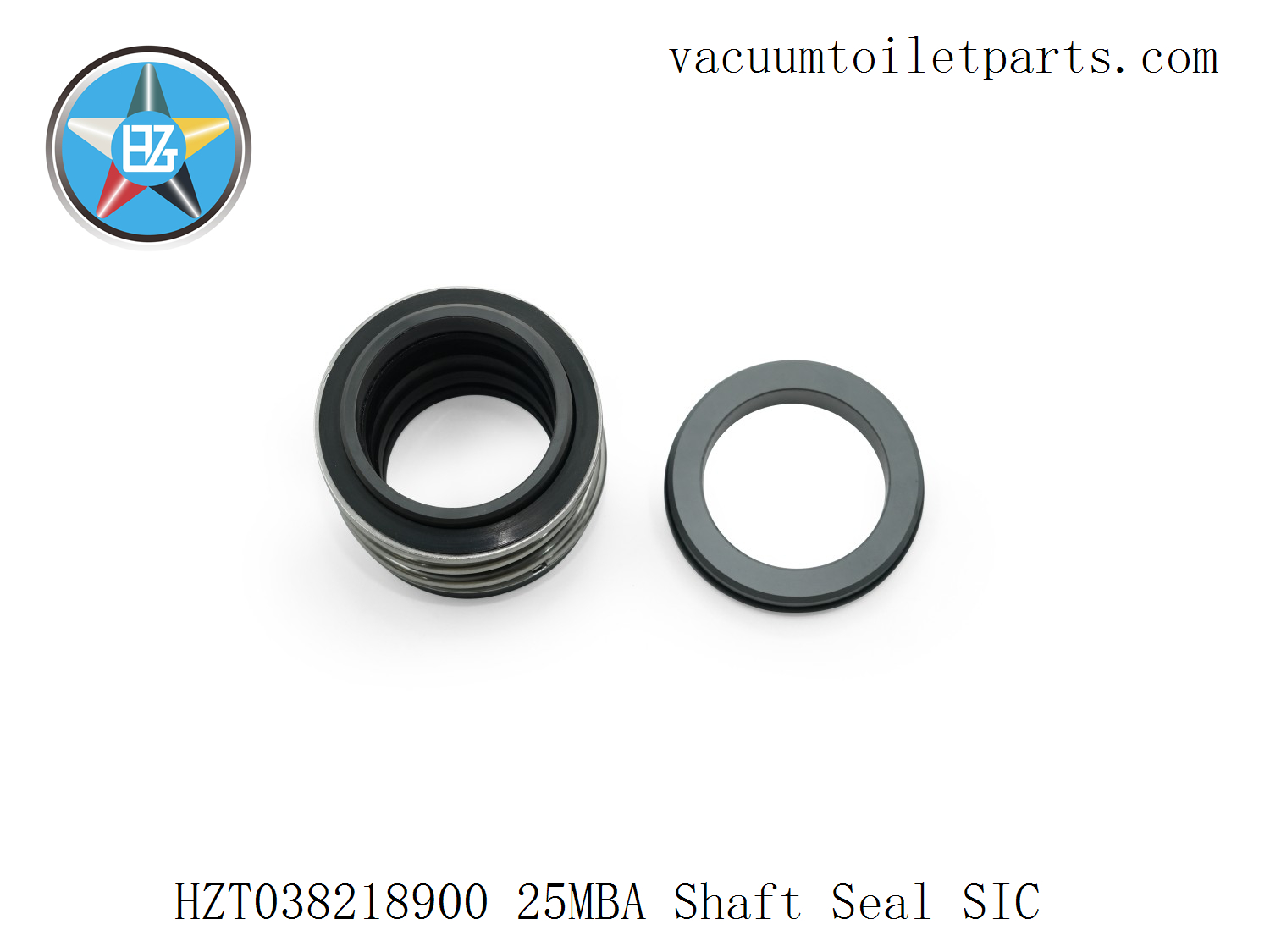

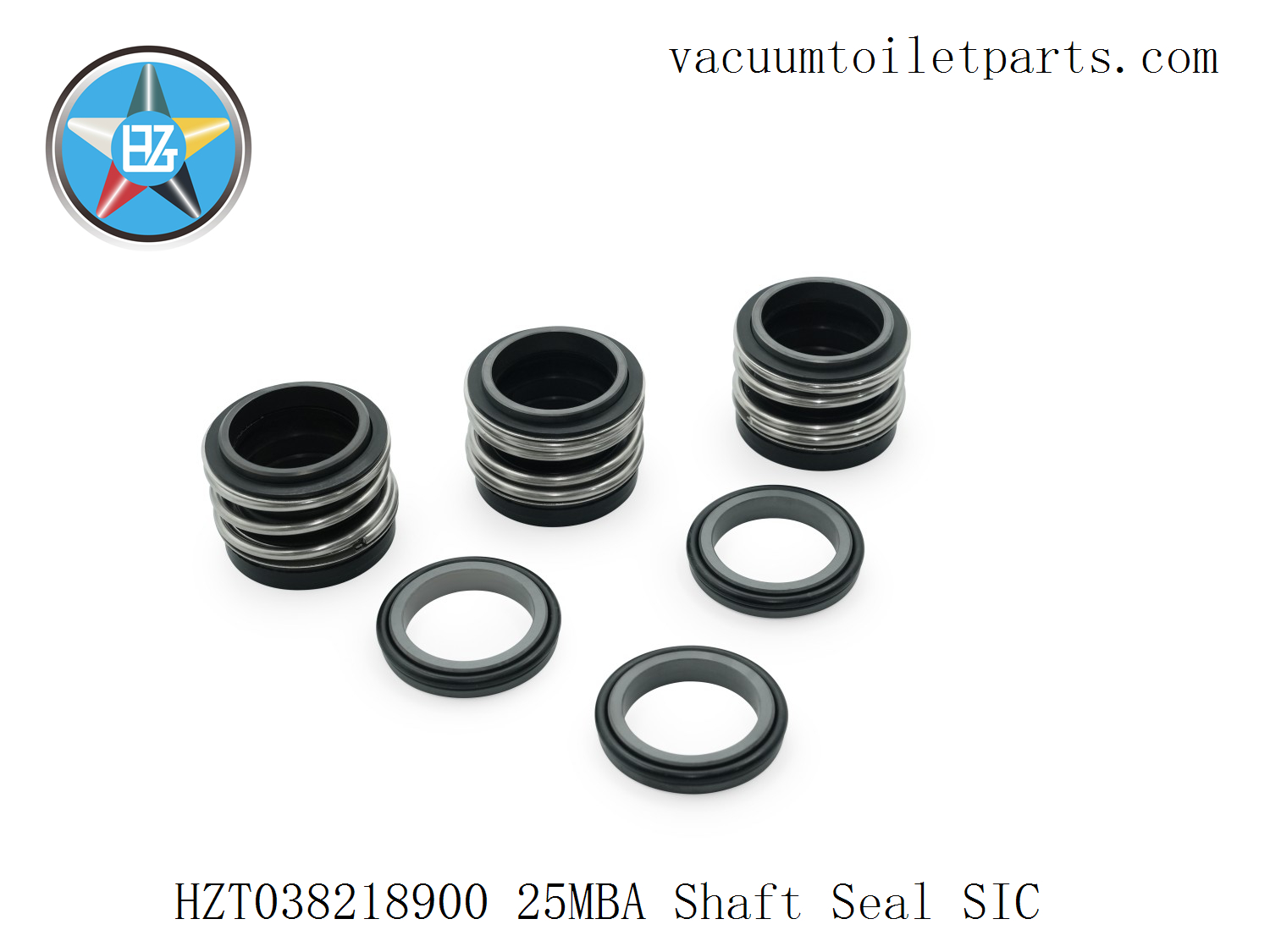

一、产品概述
HZT038218900 机械轴封是 HZT023280010（25MBA 船用真空污水泵）的核心密封部件之一。它安装在 HZT023260400（隔套）和 HZT023280030（轴封法兰）之间，并
与 HZT023219000（转子壳体）、HZT023219100（压力室）和 HZT021265401（转子）构成完整的动态密封系统。
该部件的主要功能是防止轴穿点处的真空泄漏，并确保泵体内负压腔的完整性。它通过在动环和静环端面上的液膜形成稳定的气液屏障，使其成为25MBA泵实现高真空和高耐久性运行的关键部件。

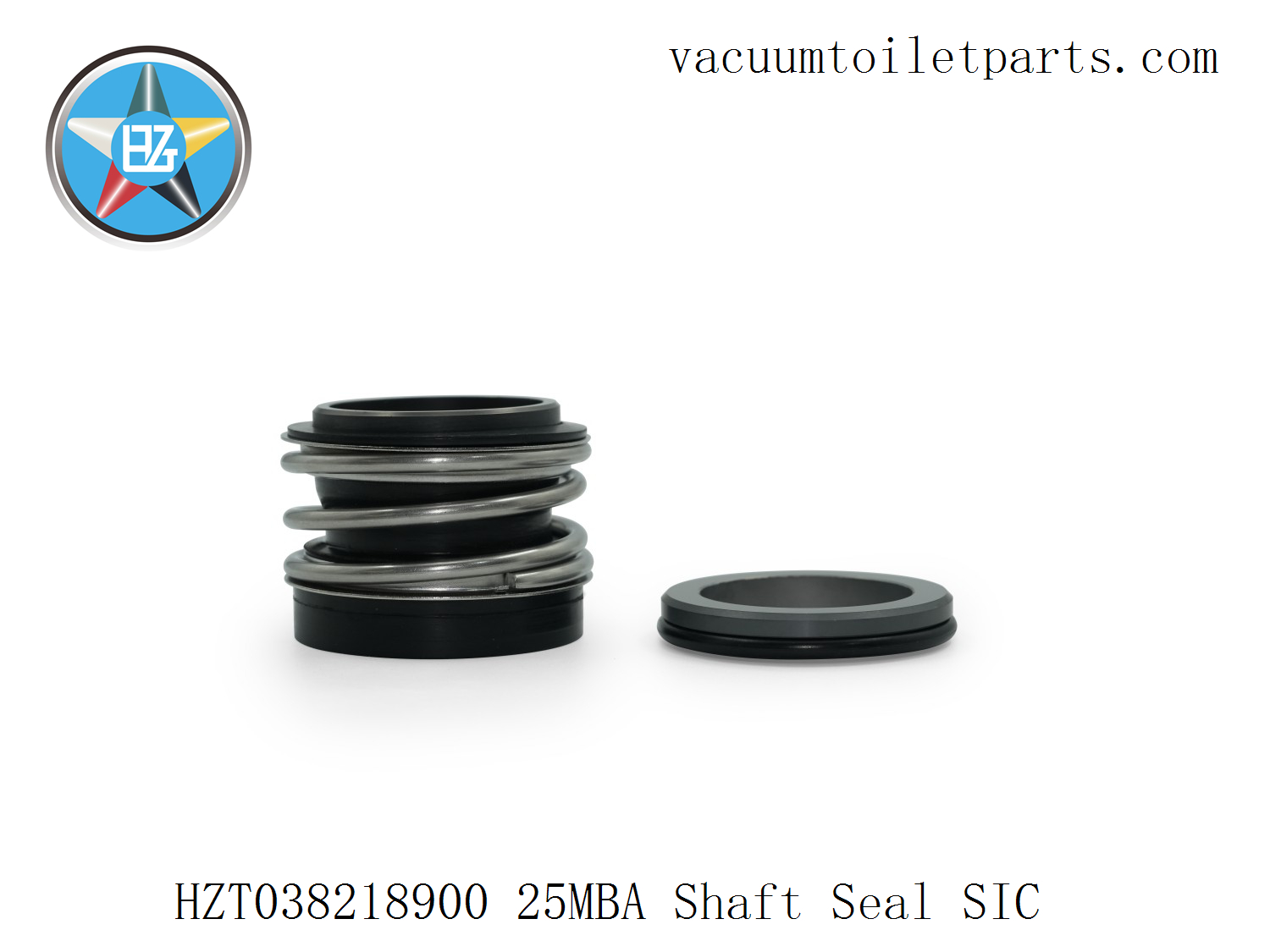

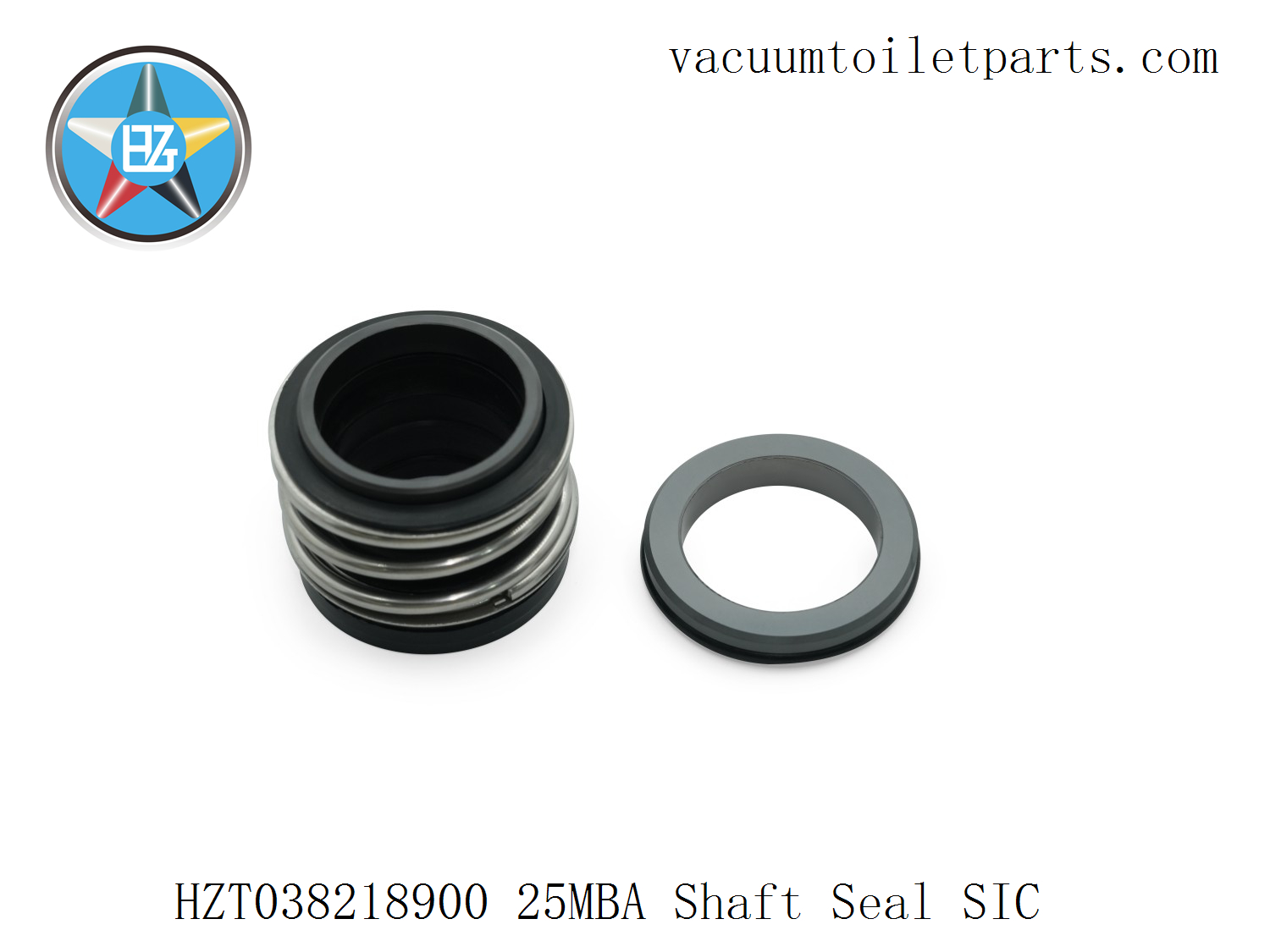

二、结构和材料
| 组件 | 材料 | 功能描述 |
| ——————- | ——————- | ————————– |

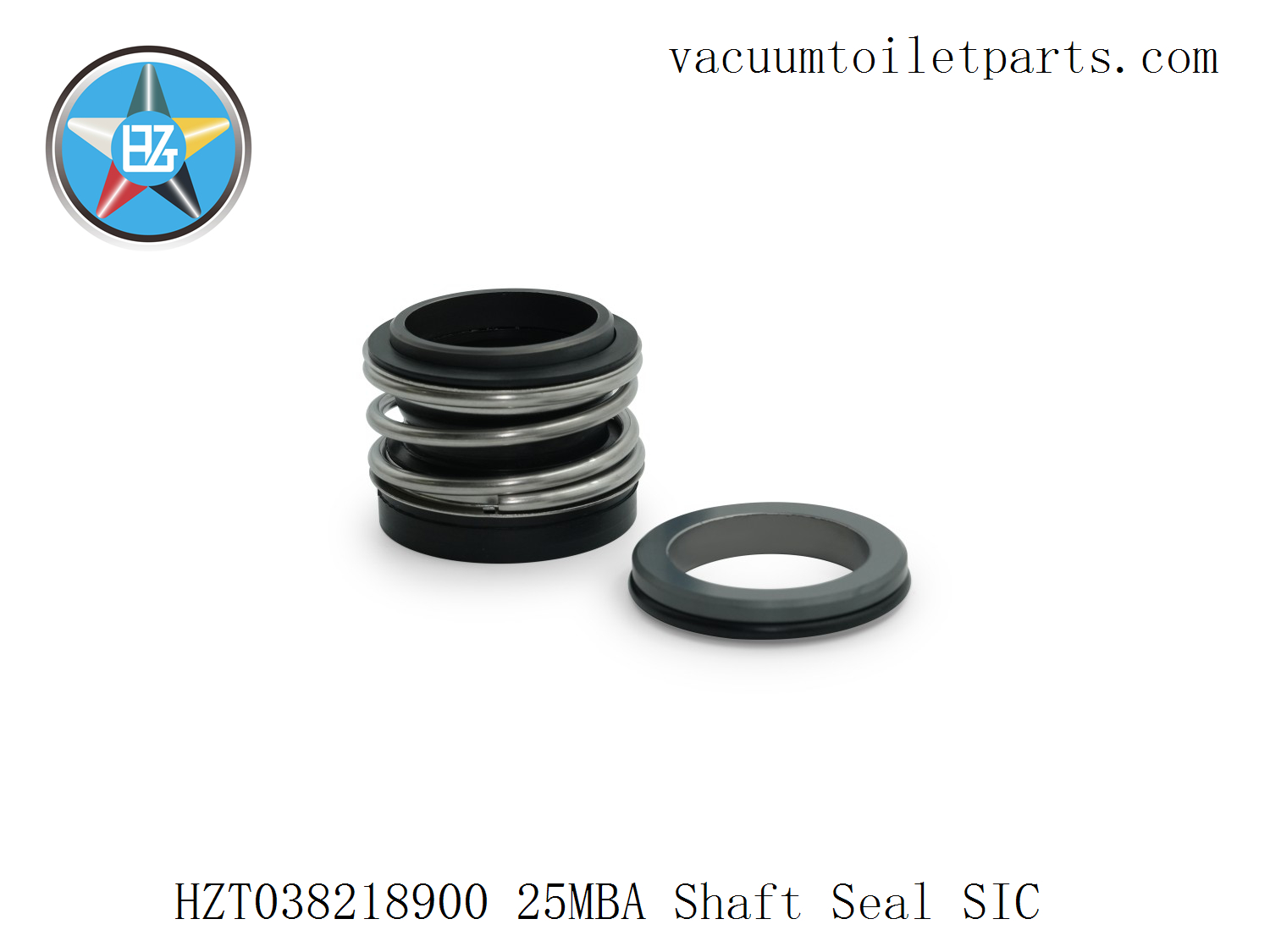

| 旋转环 | 碳石墨 | 随轴旋转，与固定环形成摩擦密封 |

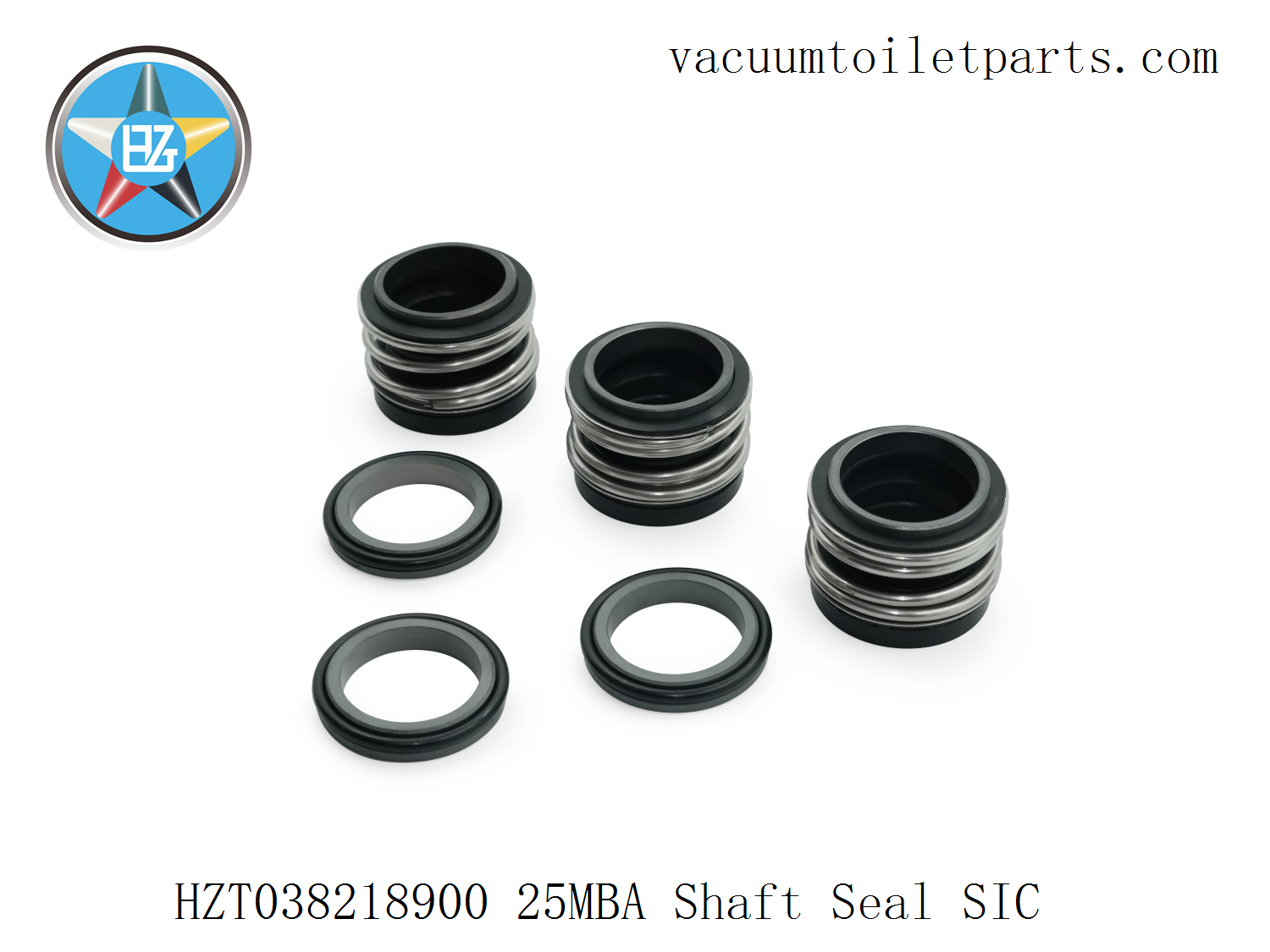

| 固定环 | 碳化硅 (SiC) | 安装在法兰内，保持静止，形成密封表面 |
| 弹簧和金属部件 | 不锈钢（CNC 加工） | 提供弹性力和耐腐蚀支撑 |
| 密封环 | 丁腈橡胶/三元乙丙橡胶 (NBR/EPDM) | 吸收轴向振动，补偿旋转环和固定环之间的间隙变化，并确保稳定的密封压缩比 |
制造工艺
* 精密数控加工
* 端面研磨（研磨）平面度≤2µm
* 动平衡测试和真空密封测试（-0.09MPa，72小时，无泄漏）
* 所有部件均经过腐蚀盐雾试验和耐温试验
三、性能优势
1️⃣ 高真空密封能力
端面液膜密封原理确保泵腔内稳定的负压，使其适用于真空污水和真空厕所系统。
2️⃣ 优异的耐腐蚀性和耐磨性
SIC+316SS 复合材料结构使其能够在海水、黑水和固体污染废水中长期运行。
3️⃣ 高精度匹配结构
与 HZT023260400（间隔套筒）和 HZT023280030（法兰）精密配合，便于组装和稳定密封。
4️⃣ 长寿命运行
碳石墨摩擦表面磨损极低（摩擦系数μ≈0.08），从而运行噪音低，使用寿命长。
5️⃣ 高度可维护和可更换
模块化结构可实现快速更换，并且与同一系列的真空泵兼容（HZT25MBA / HZT15MBD 仅在结构上有所不同）。
四、应用
HZT038218900 不仅适用于 HZT023280010（25MBA 船用真空污水泵），还广泛用于以下系统和设备：
* 🚢 船舶及游艇真空污水系统
* 🛳 海上真空排放系统
* ⚓ 港口及码头真空站
* 🚽 陆地及房车真空厕所系统
* 🧱 真空污水收集及卫生装置
HZT038218900 具有优异的密封性能和耐用的材料，是船舶、游艇和海上应用的可靠真空密封解决方案。
五、技术支持和供应
HZT提供全套设备、系统设计和配件服务：
* 为船舶真空泵和污水真空泵站提供全面的解决方案
* 提供OEM系统和船厂支持
* 快速的零部件供应和维修服务
📧 技术支持邮箱：hzt@vacuumtoiletparts.com
🌐 官方网站：www.hairunsen.com
1. HZT029151001 – 挡板阀座
2. HZT037302200 – 挡板阀瓣
3. HZT029151003 – 压板
4. HZT029150310 – 吸气室盖
5. HZT037219210 – O型圈
6. HZT029150320 – 吸气室
7. HZT020202900 – 内六角密封圈
8. HZT029151900 – 锁紧螺母
9. HZT029150400 – 旋转叶片
10. HZT029150500 – 固定叶片
11. HZT029152401 – 带弹簧垫圈的半螺纹六角螺栓 (M10x170)
12. HZT029150601 – 端法兰
13. HZT029150701 – 转子（叶轮）
14. HZT029150800 – 转子壳体
15. HZT029151800 – 垫片
16. HZT038201500 – 轴封
17. HZT034507420 – 软管卡箍
18. HZT034507500 – 软管
19. HZT029150391 – 轴封法兰
20. HZT029150901 – 压力室（排水室）
21. HZT029150310-02 – 吸入盖（金属板）
22. HZT029150450 – 切割器组件
23. HZT/- – 电机 – 2.2kW – 船用电机
24. HZT029015001 – 15MBD 真空泵
25. HZT023280061 – 挡板阀座
26. HZT037302100 – 挡板阀瓣
27. HZT023280091 – 压板
28. HZT023280050 – 吸气室盖
29. HZT037219260 – O 型圈
30. HZT023280070 – 法兰紧固件
31. HZT023280080 – 法兰
32. HZT023280040 – 吸气室
33. HZT020202900 – 堵头
34. HZT020203100 – 旋转叶片
35. HZT020203100 – 固定叶片
36. HZT021201000 – 叶片支架
37. HZT036202010 – 半螺纹六角螺栓（带弹簧垫圈）M12x220
38. HZT023200210 – 吸入室端板
39. HZT023219000 – 转子壳体
40. HZT021265401 – 转子（叶轮）
41. HZT021217000 – RG 3/8” 堵头
42. HZT023219000 – 压力室（排出室）
43. HZT023260400 – 隔离套筒
44. HZT038218900 – 轴封
45. HZT023280030 – 轴封法兰
46. HZT023280050-02 – 吸气室盖（金属板）
47. HZT/- – 电机 – 3.0 kW – 船用电机
48. HZT023280010 – 25 MBA 真空泵
