一、产品概述

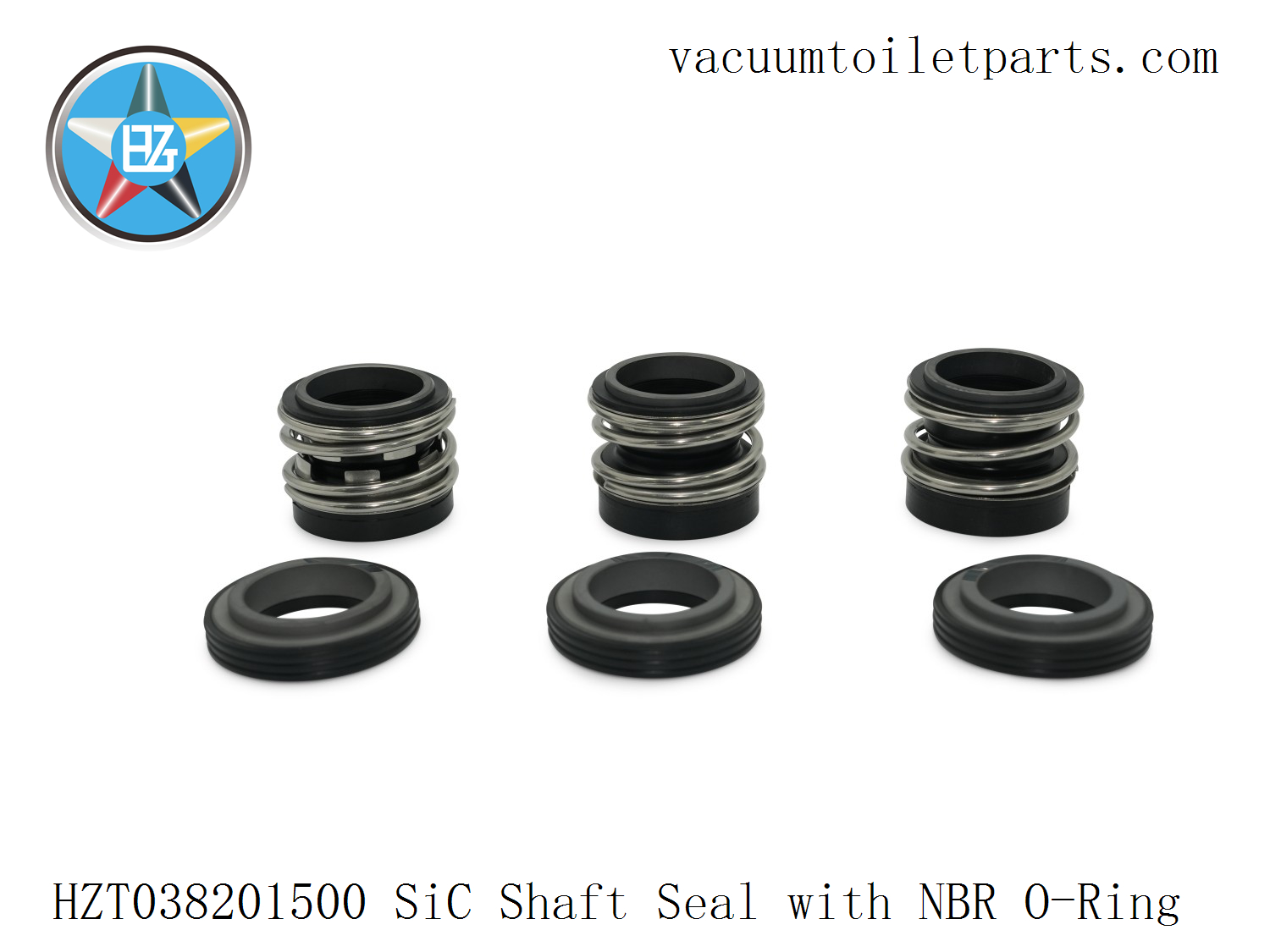

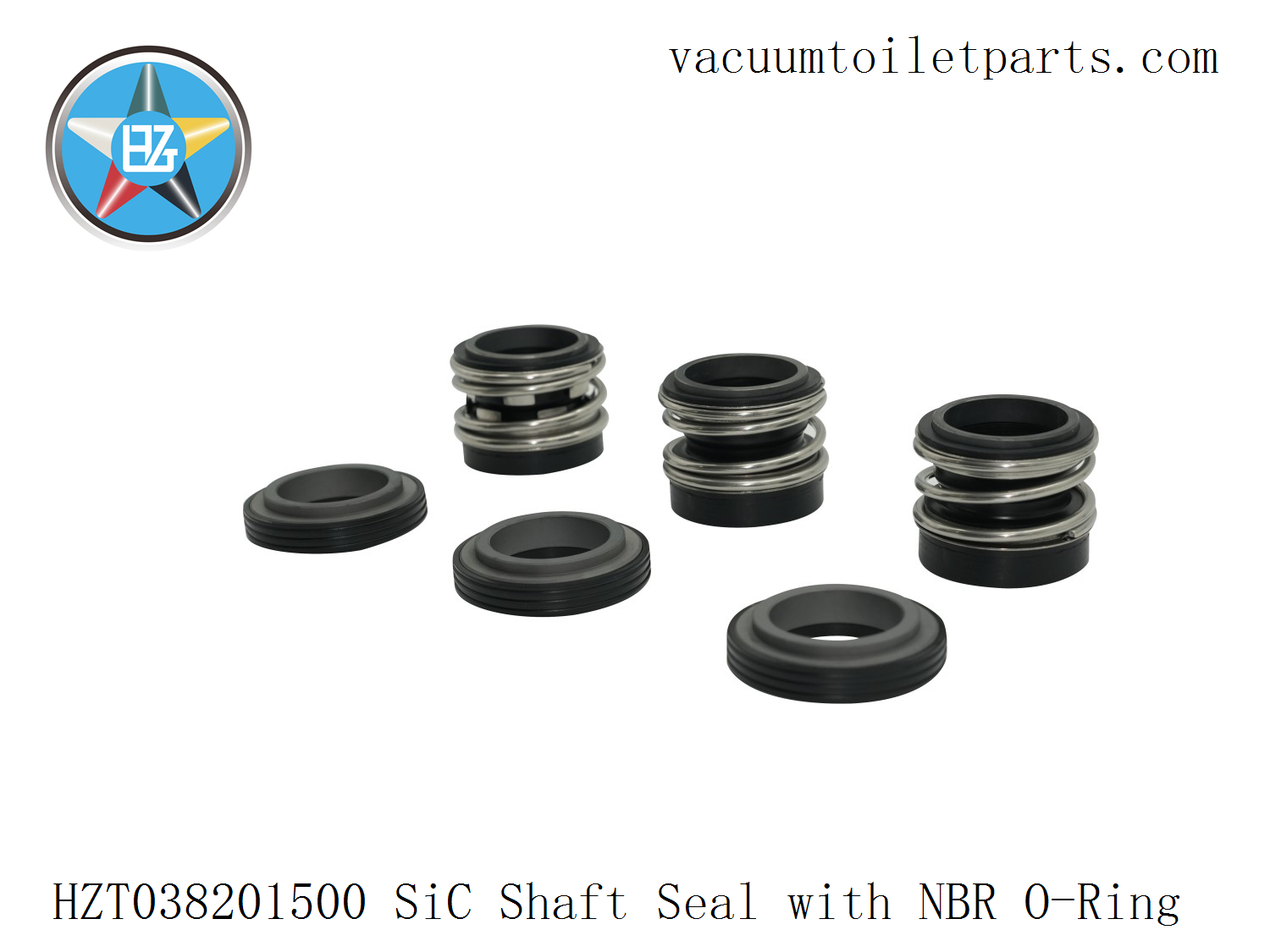

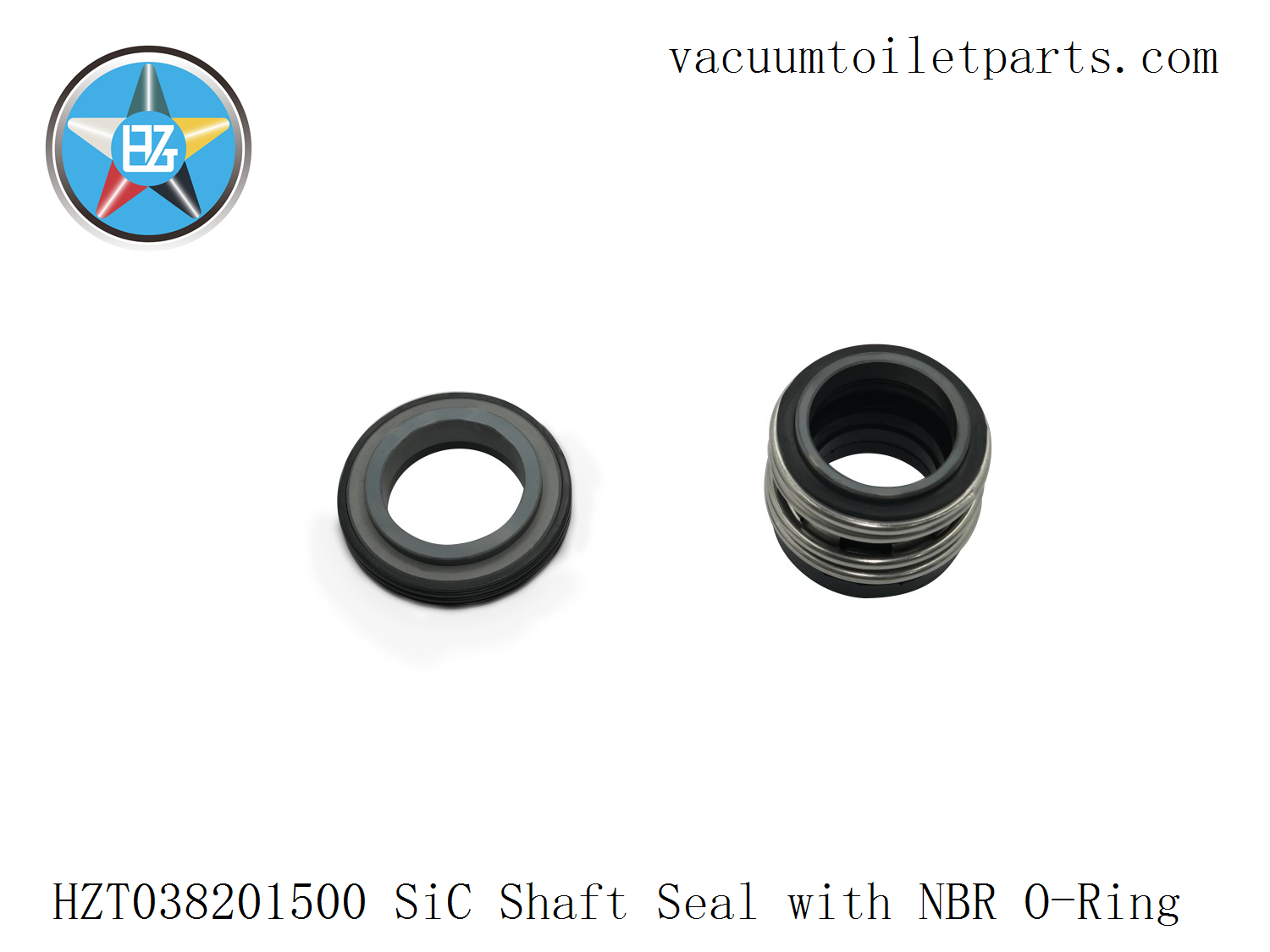

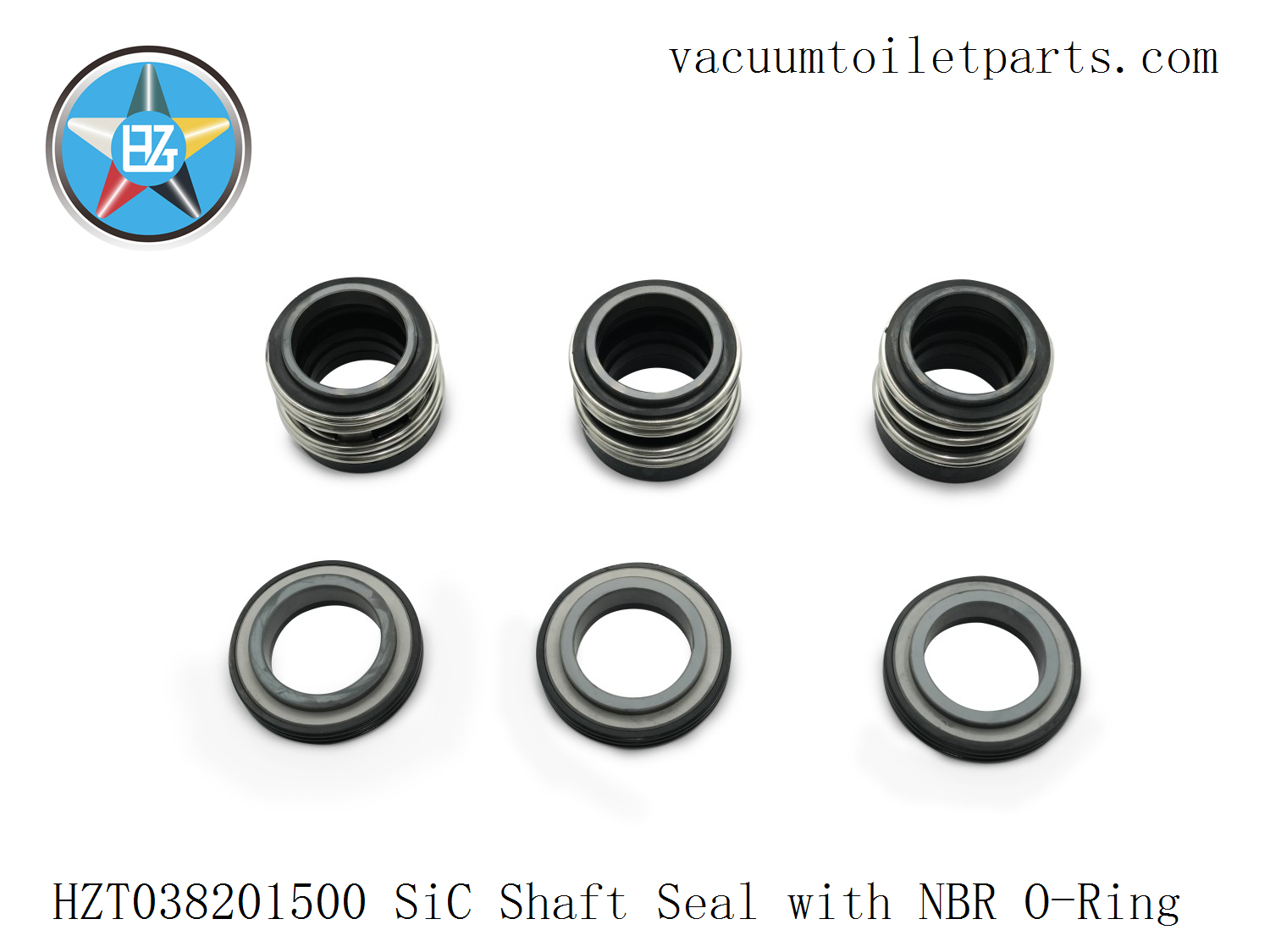

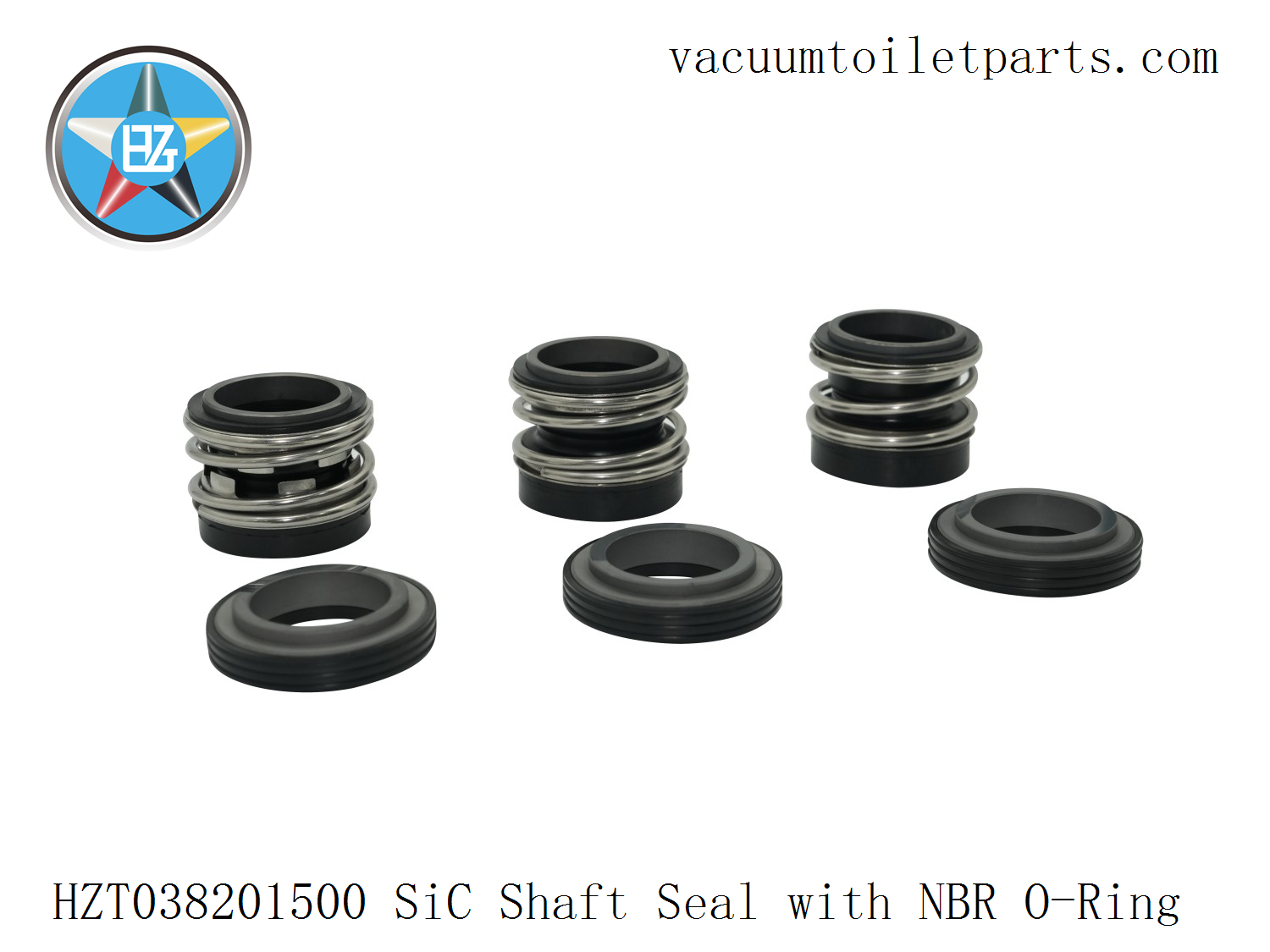

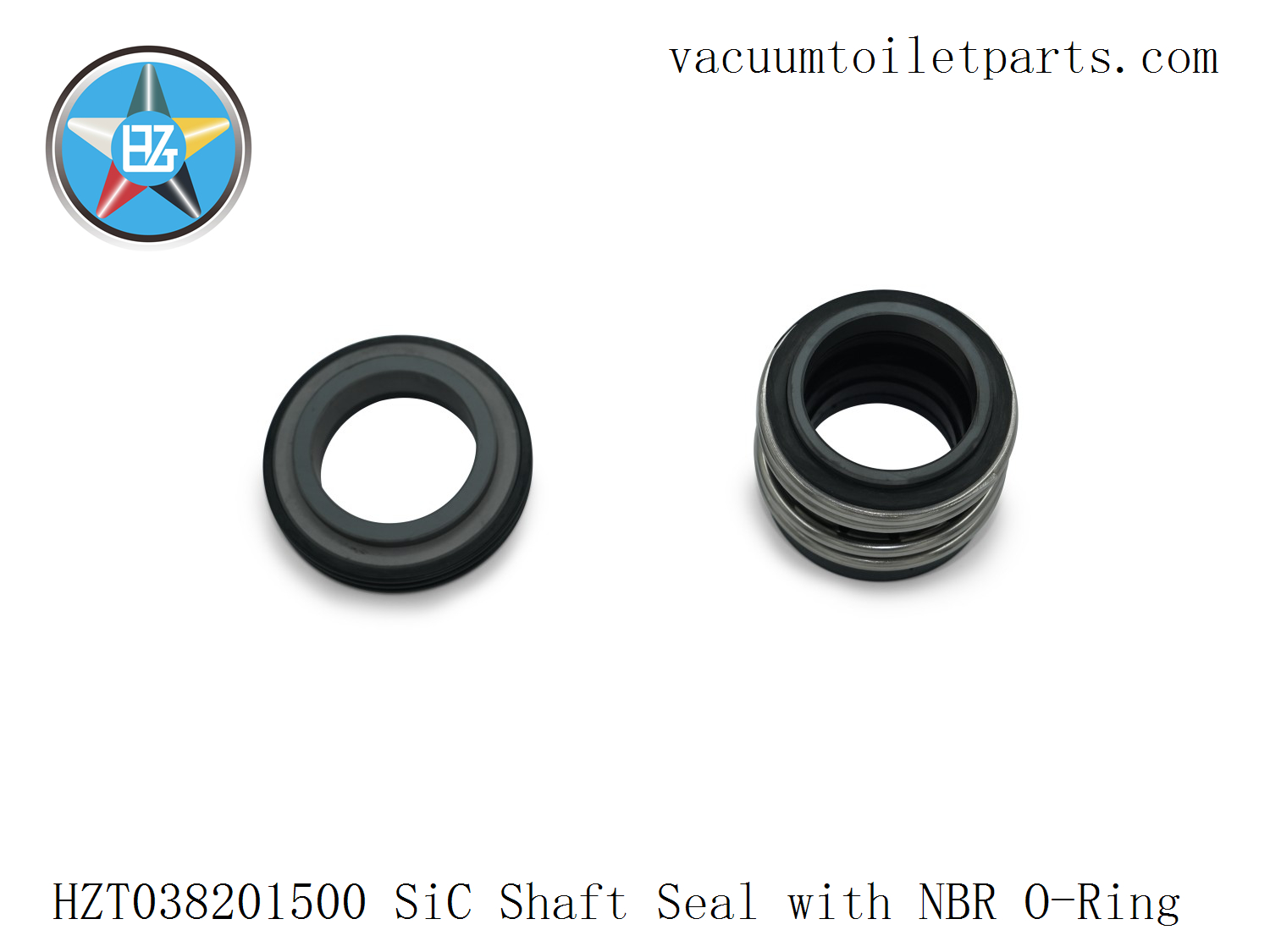

HZT038201500轴封是HZT 15MBD船用真空污水泵的核心密封部件。它负责在电机驱动轴旋转时完全隔离液体和气体，防止真空室泄漏。
该组件采用碳化硅 (SiC) 转子和定子环对、316 不锈钢外壳和 NBR 密封环结构，实现了高可靠性、耐腐蚀性和长寿命机械密封性能。
它安装在HZT029151800间隔套筒和HZT029150391轴封法兰之间，位于电机轴外侧。通过精确的轴向定位和压缩，它为真空泵系统形成关键的密封屏障。
二、结构和工作原理

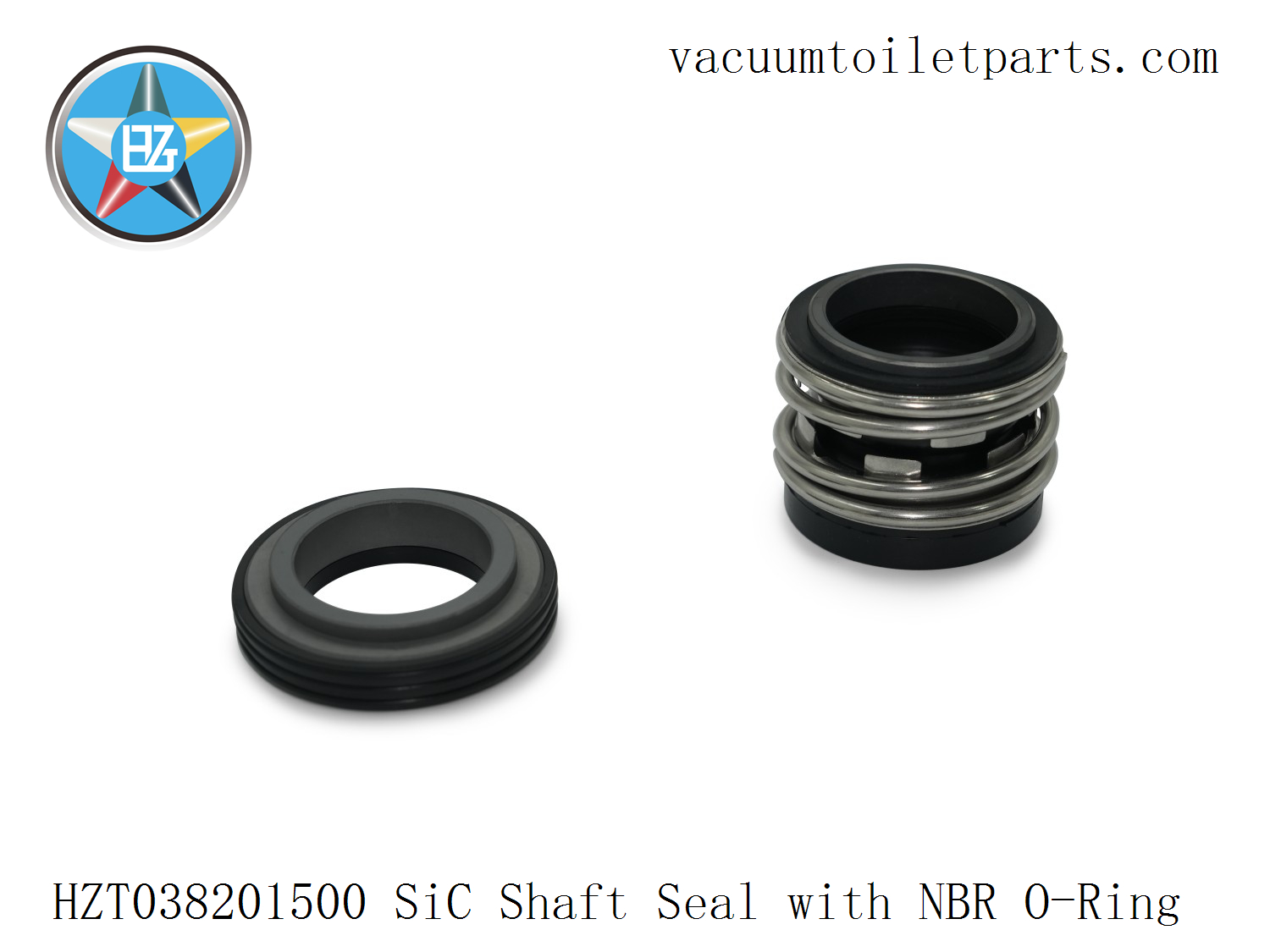

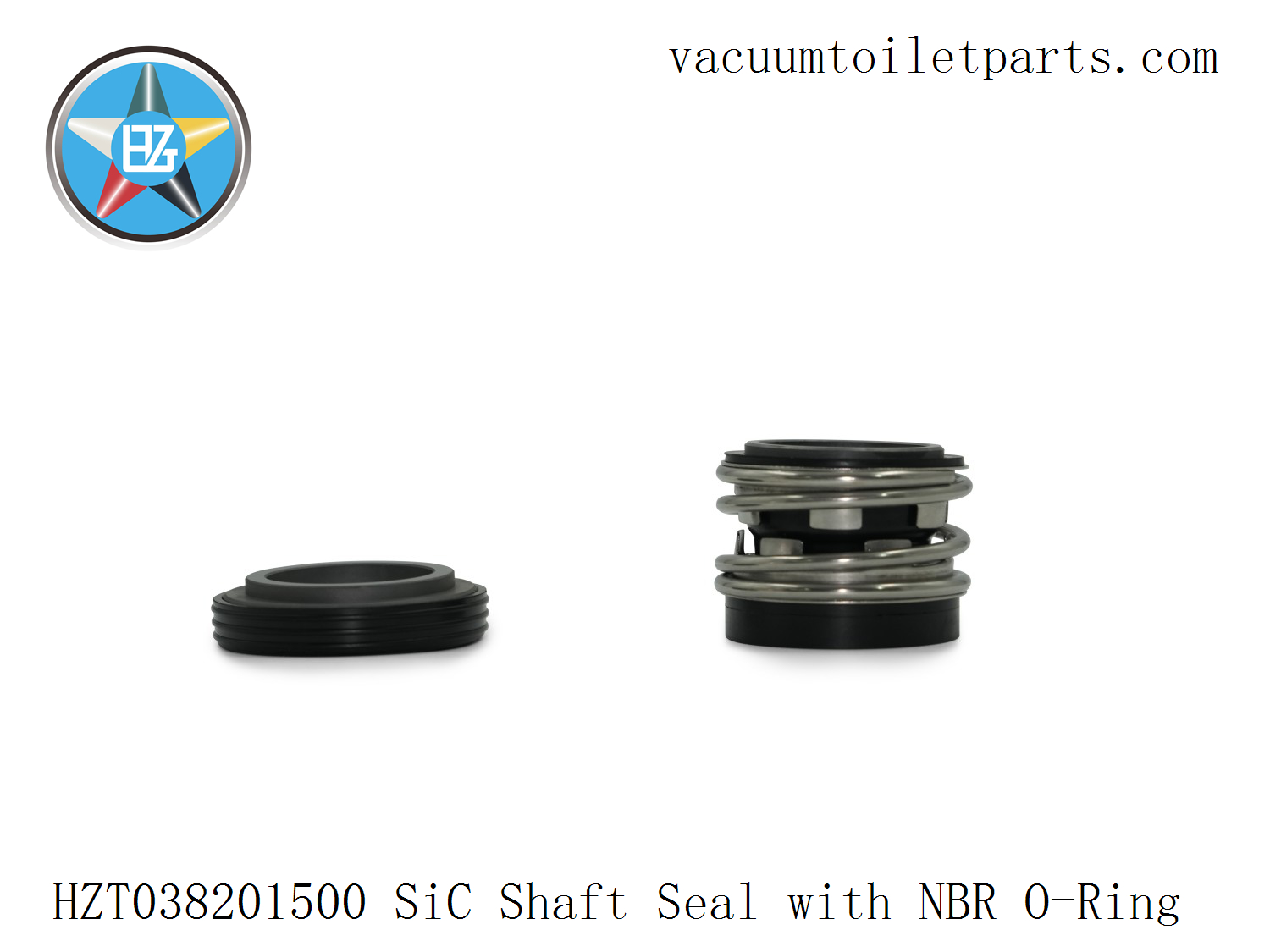

1. 旋转环：

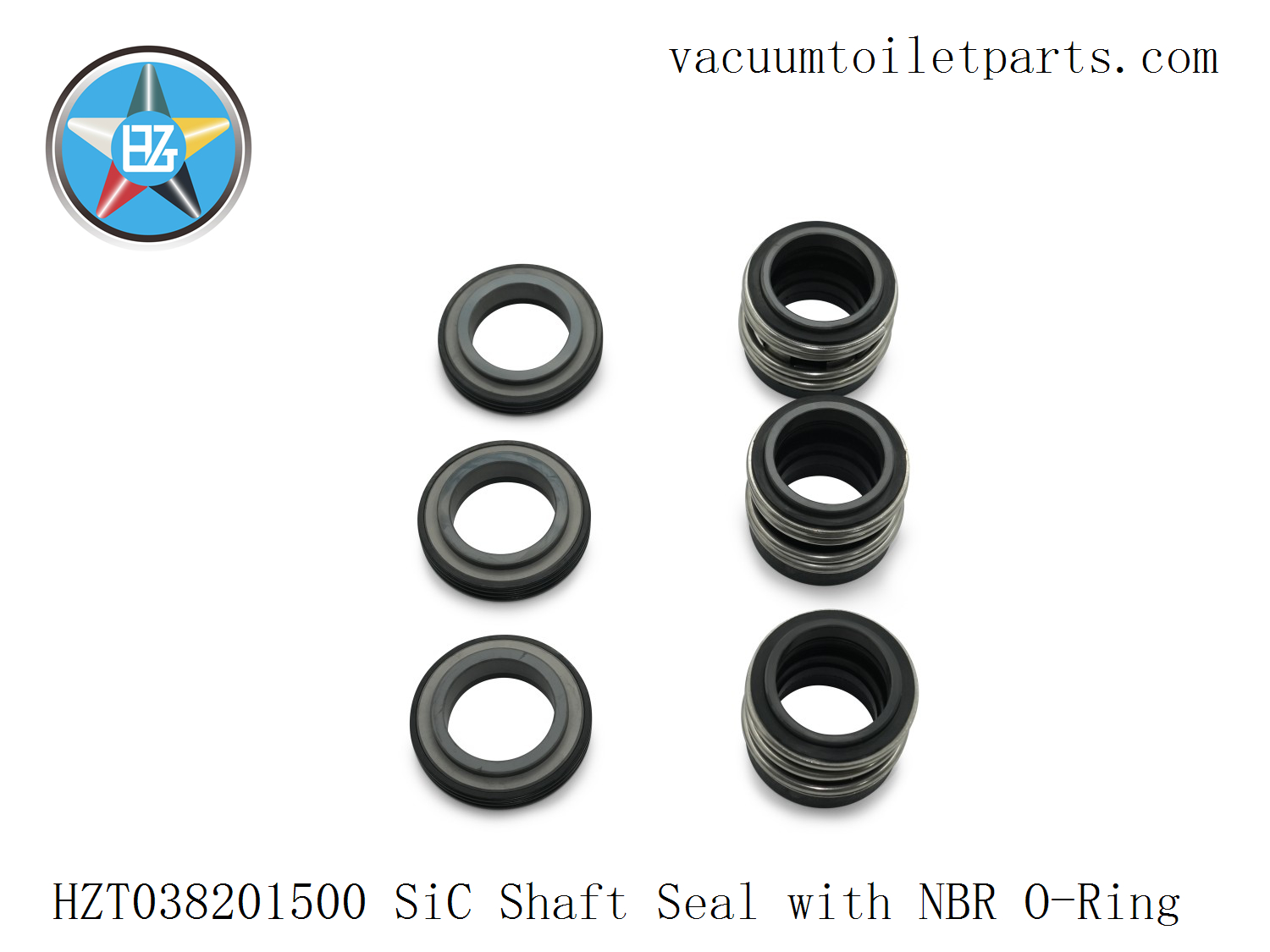

采用碳化硅（SiC）材质，安装在电机轴上，并与电机轴同步旋转。表面经精密研磨，具有高硬度和优异的耐磨性。
2️⃣ 固定环：
同样由 SiC 制成，通过密封座固定在 316 不锈钢外壳内，与旋转环形成精密研磨的配合，以保持微间隙密封。
3️⃣ 二次密封：
采用耐油耐高温的丁腈橡胶 (NBR) O 形圈 (HZT037219210)。
该 O 形圈在固定环、金属壳体和法兰之间形成柔性静态密封，从而增强整体气液隔离性能。
4️⃣ 壳体：
壳体采用 316L 不锈钢经 CNC 精密加工而成，具有优异的耐腐蚀性和结构稳定性。
壳体外部和轴封法兰 (HZT029150391) 采用压缩机构，而内部弹性预紧力则用于维持密封压力。
5️⃣ 工作原理：
电机驱动轴旋转时，动圈随之旋转，静圈固定不动。两圈之间形成一层极薄的液膜（约1μm），兼具润滑和密封功能，实现气液双重隔离。泵停止运转时，弹簧和O型圈自动复位，保持密封接触。
三、材料和制造工艺
* 动圈和静圈材料：SiC（碳化硅），耐磨、耐腐蚀、耐高温。
* 金属外壳：316不锈钢（船用级），CNC精密加工。
* 密封件：NBR 丁腈橡胶，耐油、抗老化、密封性强。
* 加工：
* CNC精密车削+精密磨削+动态和静态环对准测试。
* 密封面平整度控制在 2 个光带以内（约 0.0002 毫米）。
* 配合间隙和特定压力符合 ISO 3069 标准。
四、安装位置和配件
1. 轴封组件安装在电机轴和真空室之间，前端连接至 HZT029151800 间隔套筒，后端连接至 HZT029150391 端法兰。2
. 旋转密封件随电机轴旋转，静密封件连接至泵体的固定密封腔。3
. 轴封通过螺纹压盖固定，标准拧紧公差控制在 0.5-1.0mm。4
. O 形圈和 316 不锈钢法兰表面确保长期无泄漏运行。
五、性能和优势
✅ 高可靠性：SiC旋转密封和静密封具有长寿命和优异的干摩擦性能。✅
高真空维持：轴向密封可维持稳定的压降，防止真空衰减。✅
耐腐蚀性：316不锈钢外壳耐海水和废水腐蚀。✅
易于维护：标准化尺寸便于独立拆卸和更换。✅ 高兼容性：兼容HZT029151800、HZT029150391和HZT029150701等组件标准。
六、典型应用
* 船舶卫生系统
* 真空厕所系统
* 黑水和灰水真空泵
* 工业真空输送和污水提升站
七、质量检验和标准
* 平面度检测：干涉仪检测≤2条光带。
* 气密性测试：真空衰减≤0.1kPa/5min。
* 旋转环跳动公差≤0.02mm。
* 316不锈钢盐雾试验≥480小时。
* 机械密封综合试验：转速3000rpm，介质温度0-60℃。
8. 技术支持和供应
HZT提供全套设备、系统设计和配件服务：
* 为船用真空泵和污水真空泵站提供全面的解决方案
* 提供OEM系统和船厂支持
* 快速的零部件供应和维修服务
📧 技术支持邮箱：hzt@vacuumtoiletparts.com
🌐 官方网站：www.hairunsen.com
1. HZT029151001 – 挡板阀座
2. HZT037302200 – 挡板阀瓣
3. HZT029151003 – 压板
4. HZT029150310 – 吸气室盖
5. HZT037219210 – O型圈
6. HZT029150320 – 吸气室
7. HZT020202900 – 内六角密封圈
8. HZT029151900 – 锁紧螺母
9. HZT029150400 – 旋转叶片
10. HZT029150500 – 固定叶片
11. HZT029152401 – 带弹簧垫圈的半螺纹六角螺栓 (M10x170)
12. HZT029150601 – 端法兰
13. HZT029150701 – 转子（叶轮）
14. HZT029150800 – 转子壳体
15. HZT029151800 – 垫片
16. HZT038201500 – 轴封
17. HZT034507420 – 软管卡箍
18. HZT034507500 – 软管
19. HZT029150391 – 轴封法兰
20. HZT029150901 – 压力室（排水室）
21. HZT029150310-02 – 吸入盖（金属板）
22. HZT029150450 – 切割器组件
23. HZT/- – 电机 – 2.2kW – 船用电机
24. HZT029015001 – 15MBD 真空泵
25. HZT023280061 – 挡板阀座
26. HZT037302100 – 挡板阀瓣
27. HZT023280091 – 压板
28. HZT023280050 – 吸气室盖
29. HZT037219260 – O 型圈
30. HZT023280070 – 法兰紧固件
31. HZT023280080 – 法兰
32. HZT023280040 – 吸气室
33. HZT020202900 – 堵头
34. HZT020203100 – 旋转叶片
35. HZT020203100 – 固定叶片
36. HZT021201000 – 叶片支架
37. HZT036202010 – 半螺纹六角螺栓（带弹簧垫圈）M12x220
38. HZT023200210 – 吸入室端板
39. HZT023219000 – 转子壳体
40. HZT021265401 – 转子（叶轮）
41. HZT021217000 – RG 3/8” 堵头
42. HZT023219000 – 压力室（排出室）
43. HZT023260400 – 隔离套筒
44. HZT038218900 – 轴封
45. HZT023280030 – 轴封法兰
46. HZT023280050-02 – 吸气室盖（金属板）
47. HZT/- – 电机 – 3.0 kW – 船用电机
48. HZT023280010 – 25 MBA 真空泵
