一、产品概述

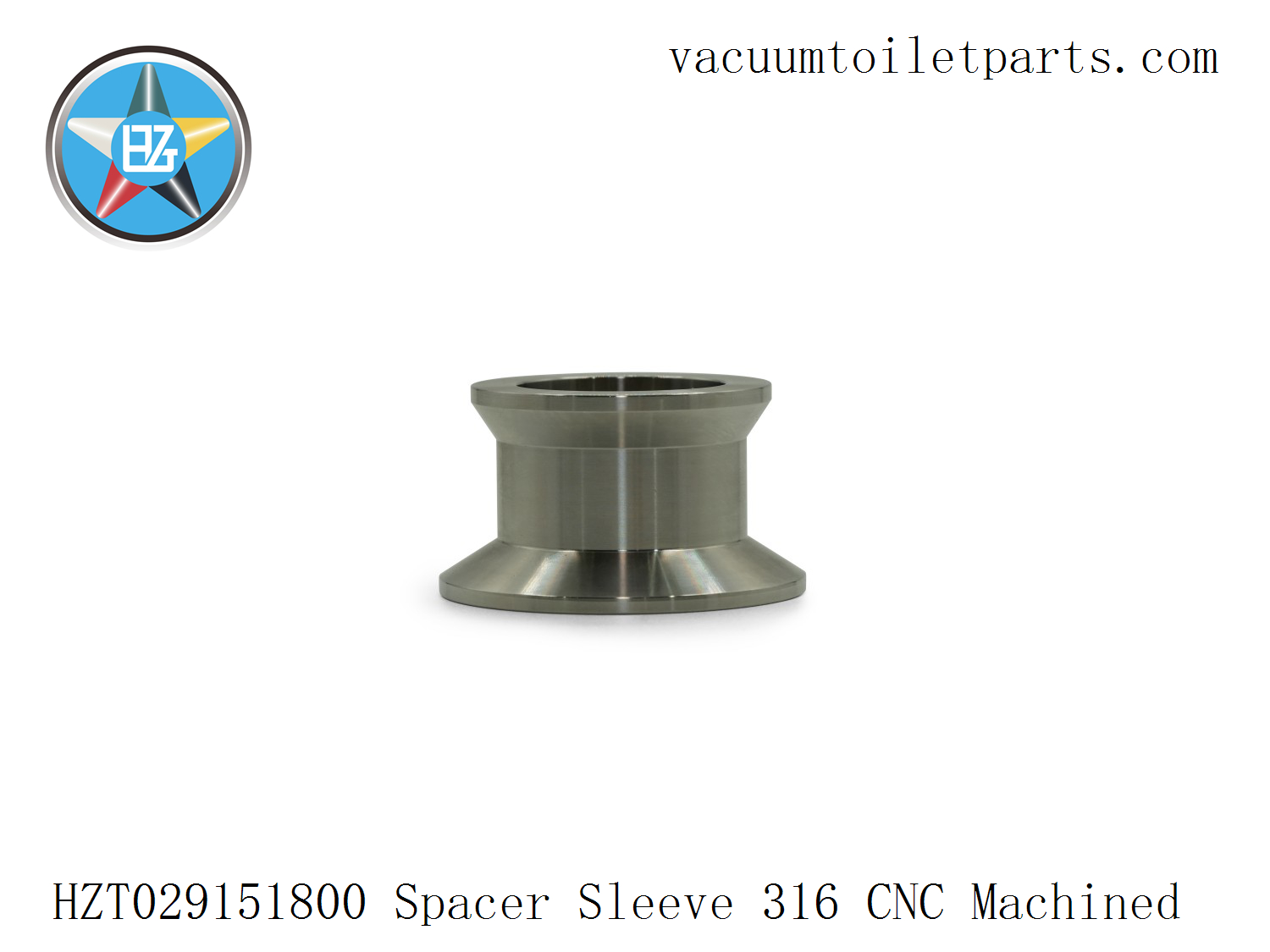

HZT029151800 间隔套筒是 HZT 15MBD 船用真空污水泵传动系统中的关键轴向限制和几何定位部件。
该部件安装在转子 (HZT029150701) 和压力腔 (HZT029150901) 之间。其主要功能是控制装配深度和真空腔间隙，确保转子在 HZT029150800 转子壳体内精确同轴旋转。尽管尺寸很小，但该部件对整个装置的动平衡稳定性、密封寿命和真空性能起着至关重要的作用。
二、结构与装配关系
1. 组件：
转子（HZT029150701）、间隔套筒（HZT029151800）、密封组件、压力腔（HZT029150901）。
2. 结构：

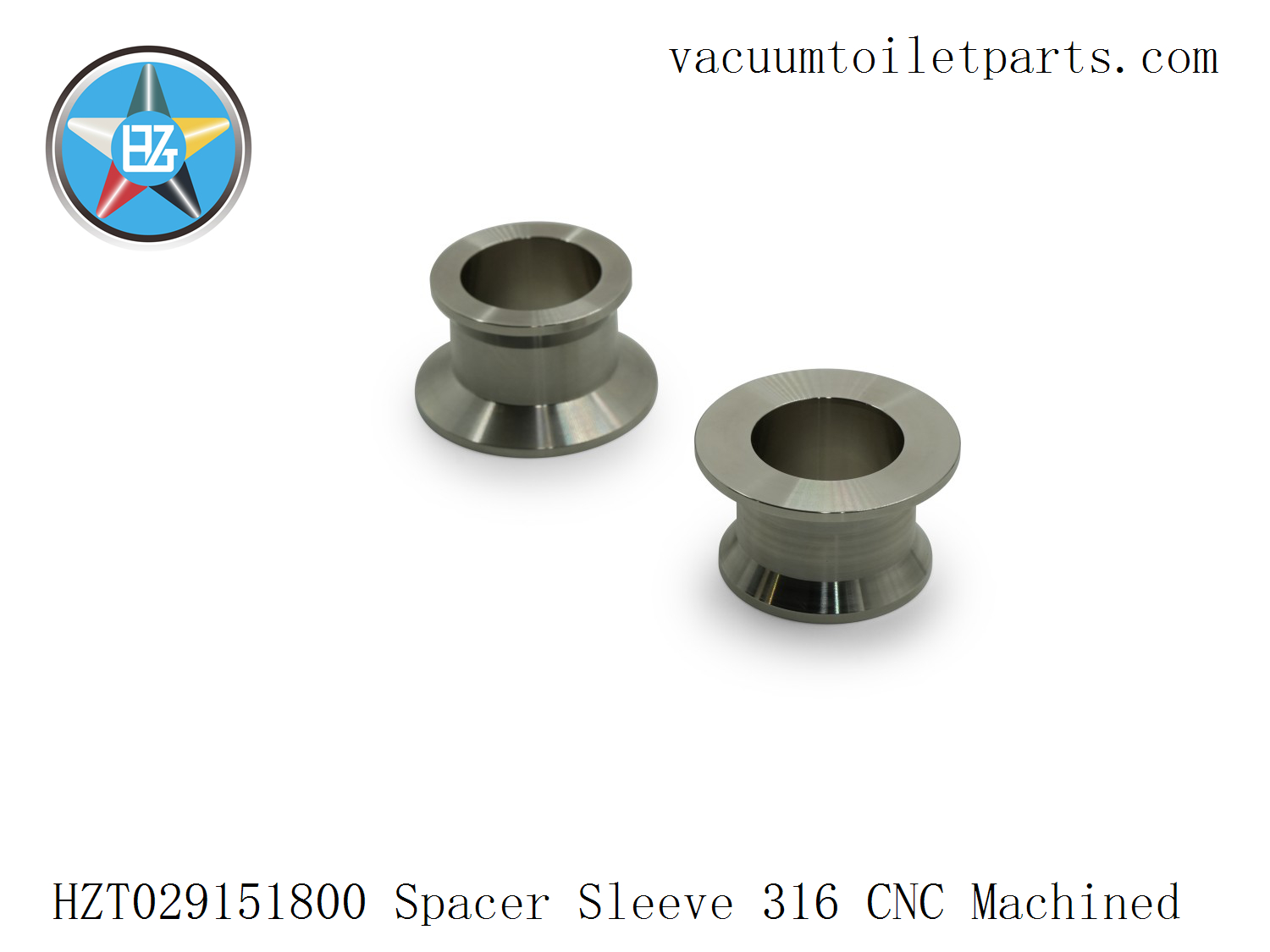

整体式气缸，内孔采用滑动配合，端面经数控加工平整。
3. 装配功能：
* 控制转子端与密封件之间的轴向间距；
* 提供滑动配合定位，防止干涉应力；
* 确保整个系统的完美同轴性和旋转稳定性；
* 为密封件组件提供支撑和定位参考。
三、材料和制造工艺

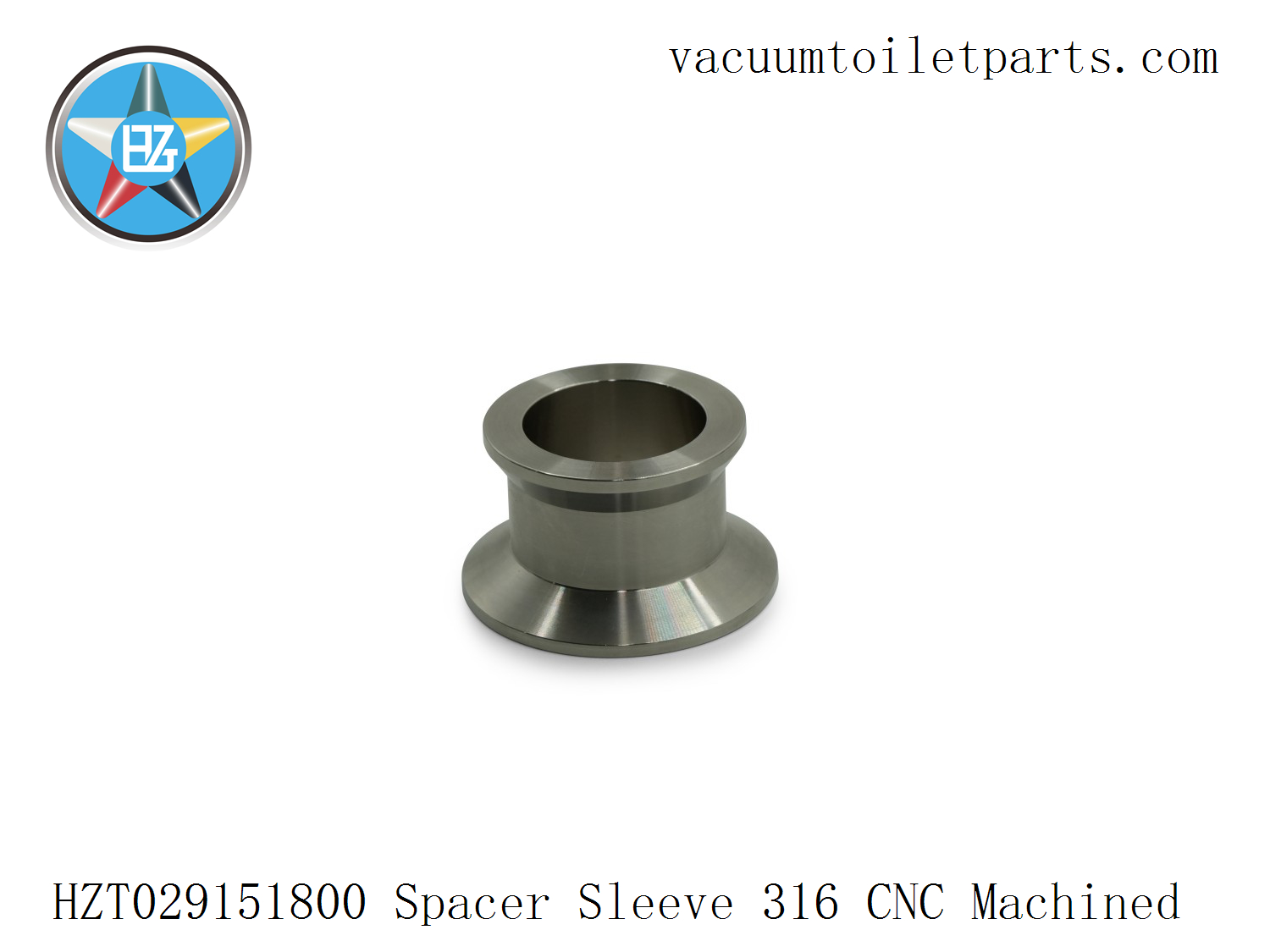

1. 材质：船用级316不锈钢，耐腐蚀、耐氯化物。2. 制造工艺：采用数控机床一次精密车削，将无缝加厚不锈钢管加工而成。
确保内径、外径、端面和长度的几何精度一致。
3. 表面处理：保留金属原有的车削纹理（机械加工表面），无需电解或抛光处理，体现了 HZT 工艺的精髓。

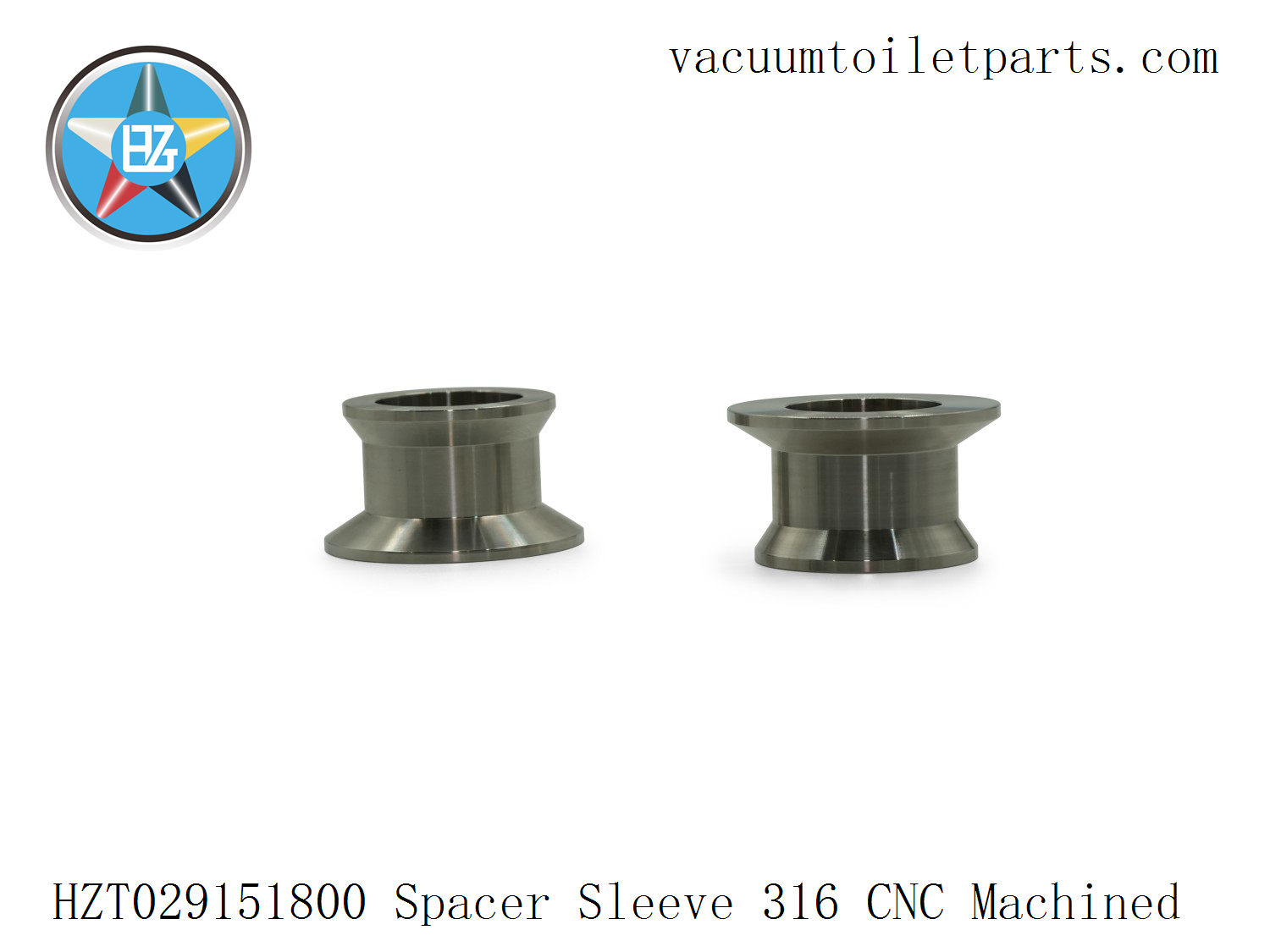

4. 公差标准：内孔配合达到 IT6 滑动配合精度，确保装配顺畅和间距精确。
5. 检查项目：外径、内径、长度、同轴度、端面垂直度、表面粗糙度。
四、工作原理和功能描述
1. 轴向限制：标准化的长度控制确保真空室容积恒定，防止负压波动。
2. 同轴支撑：与转子（HZT029150701）和转子壳体（HZT029150800）协同工作，确保旋转部件的低偏心率和低振动。3. 密封件寿命保护：保持密封组件的正确压缩状态，防止因组件应力导致的密封件老化或泄漏。4
. 动平衡：结合转子的动平衡（G2.5级）结构，降低运行噪音和能耗。
五、组装兼容性和系列兼容性
1. 与整个HZT 15MBD系列船用真空污水泵兼容。2
. 结构与25MBA系列相似，但尺寸和接口不同，不可互换。3
. 可用作OEM备件，用于维修和系统升级。
六、质量和测试要求
* 全尺寸检验：对直径、内径、长度和同轴度进行全面检验。
* 装配验证：使用 HZT029150701 转子和 HZT029150901 压力室进行装配测试。* 表面质量：无刀痕、毛刺或氧化斑点；端面粗糙度 ≤ Ra1.6。
* 耐腐蚀性验证：进行 ≥ 240 小时的盐雾试验，以确保 316 不锈钢的防护性能。
七、维护和更换建议
1. 更换转子（HZT029150701）或密封组件时，建议同时检查隔套（HZT029151800）。2
. 如果滑动间隙异常、端面磨损或有划痕，请更换整套组件，以避免系统偏心或真空性能下降。3
. 存放时保持干燥环境，以防止表面污染和氧化。
8. 技术支持和供应
HZT提供全套设备、系统设计和配件服务：
* 为船用真空泵和污水真空泵站提供全面的解决方案
* 提供OEM系统和船厂支持
* 快速的零部件供应和维修服务
📧 技术支持邮箱：hzt@vacuumtoiletparts.com
🌐 官方网站：www.hairunsen.com
1. HZT029151001 – 挡板阀座
2. HZT037302200 – 挡板阀瓣
3. HZT029151003 – 压板
4. HZT029150310 – 吸气室盖
5. HZT037219210 – O型圈
6. HZT029150320 – 吸气室
7. HZT020202900 – 内六角密封圈
8. HZT029151900 – 锁紧螺母
9. HZT029150400 – 旋转叶片
10. HZT029150500 – 固定叶片
11. HZT029152401 – 带弹簧垫圈的半螺纹六角螺栓 (M10x170)
12. HZT029150601 – 端法兰
13. HZT029150701 – 转子（叶轮）
14. HZT029150800 – 转子壳体
15. HZT029151800 – 垫片
16. HZT038201500 – 轴封
17. HZT034507420 – 软管卡箍
18. HZT034507500 – 软管
19. HZT029150391 – 轴封法兰
20. HZT029150901 – 压力室（排水室）
21. HZT029150310-02 – 吸入盖（金属板）
22. HZT029150450 – 切割器组件
23. HZT/- – 电机 – 2.2kW – 船用电机
24. HZT029015001 – 15MBD 真空泵
25. HZT023280061 – 挡板阀座
26. HZT037302100 – 挡板阀瓣
27. HZT023280091 – 压板
28. HZT023280050 – 吸气室盖
29. HZT037219260 – O 型圈
30. HZT023280070 – 法兰紧固件
31. HZT023280080 – 法兰
32. HZT023280040 – 吸气室
33. HZT020202900 – 堵头
34. HZT020203100 – 旋转叶片
35. HZT020203100 – 固定叶片
36. HZT021201000 – 叶片支架
37. HZT036202010 – 半螺纹六角螺栓（带弹簧垫圈）M12x220
38. HZT023200210 – 吸入室端板
39. HZT023219000 – 转子壳体
40. HZT021265401 – 转子（叶轮）
41. HZT021217000 – RG 3/8” 堵头
42. HZT023219000 – 压力室（排出室）
43. HZT023260400 – 隔离套筒
44. HZT038218900 – 轴封
45. HZT023280030 – 轴封法兰
46. HZT023280050-02 – 吸气室盖（金属板）
47. HZT/- – 电机 – 3.0 kW – 船用电机
48. HZT023280010 – 25 MBA 真空泵
