HZT029150901 压力室
316不锈钢铸件 · 船用真空泵出口腔室 · 耐腐蚀耐压结构件
一、产品概述
HZT029150901 压力室（出口室）是 HZT 15MBD 船用真空污水泵*系列中的关键排水部件。它能高效排出转子室内产生的气液混合物，并作为泵体的最终出口部件。

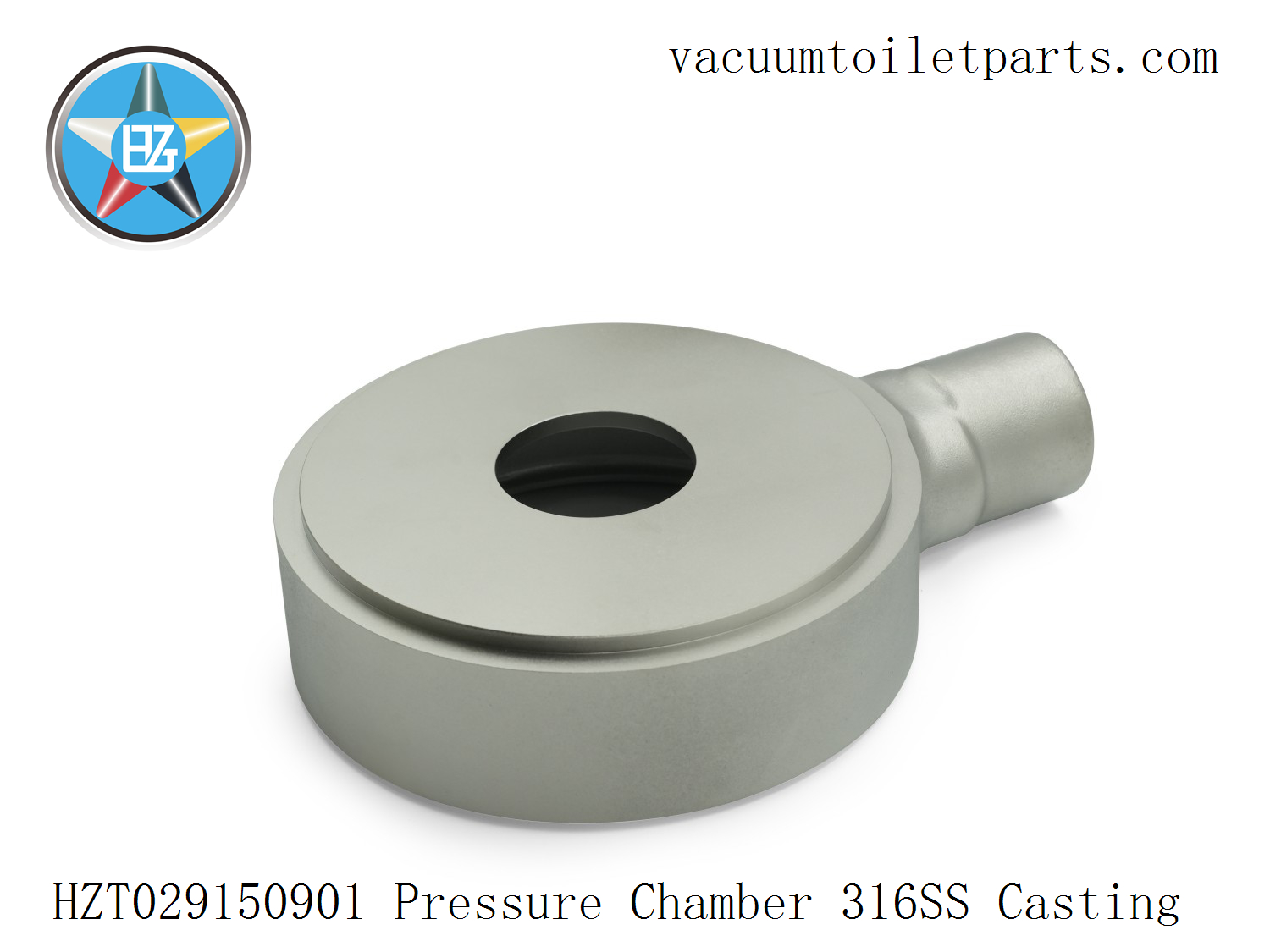

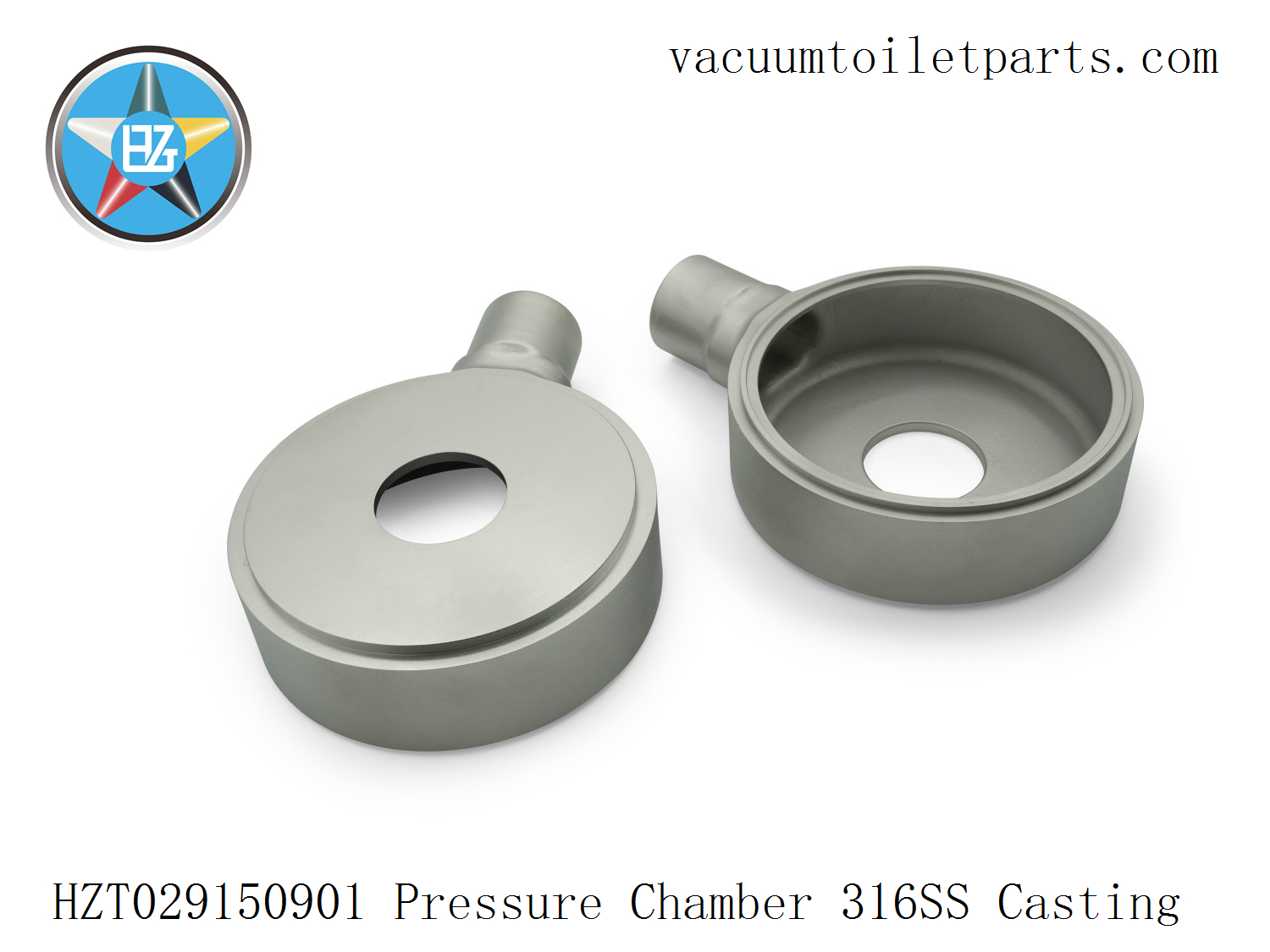

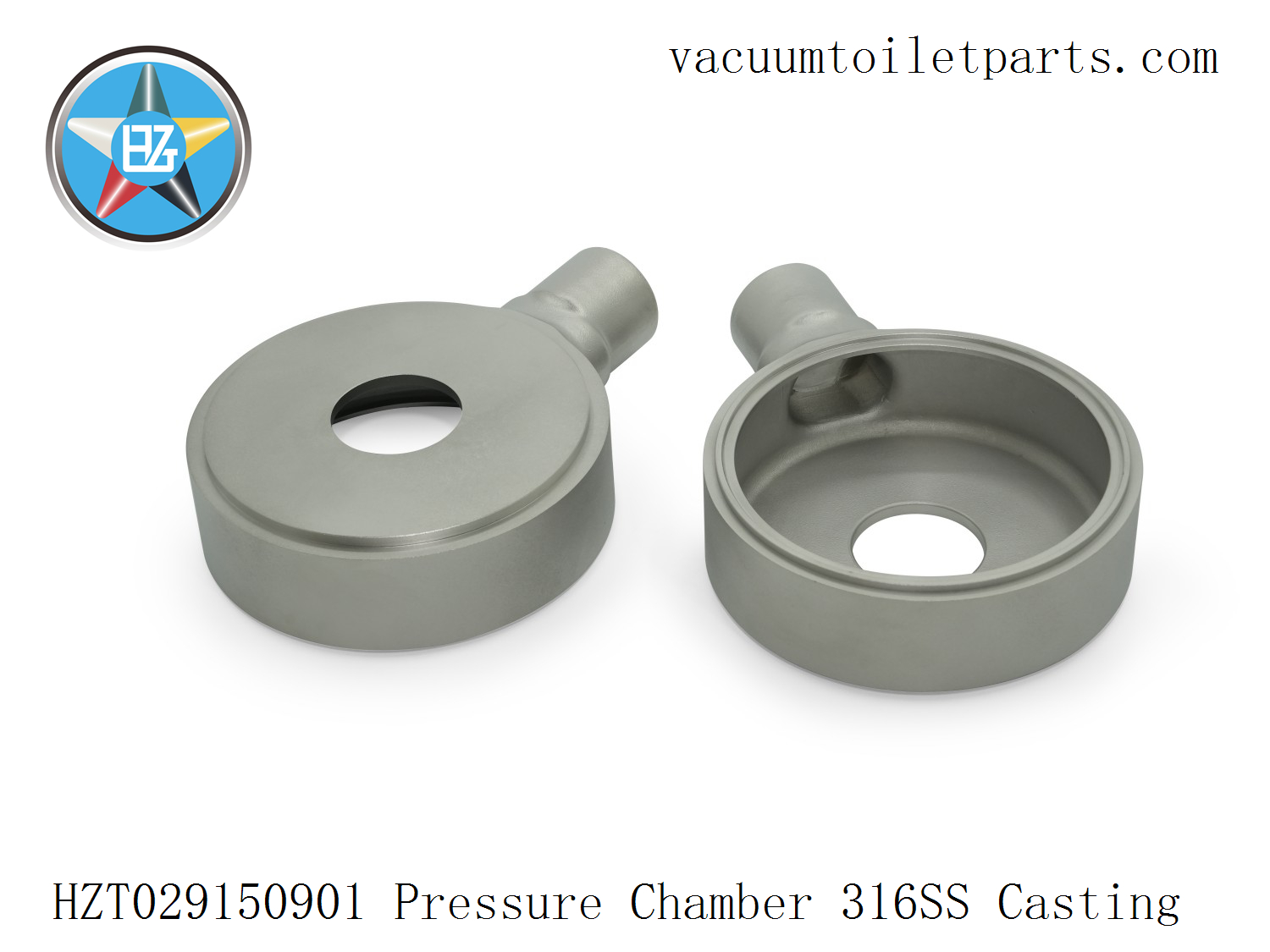

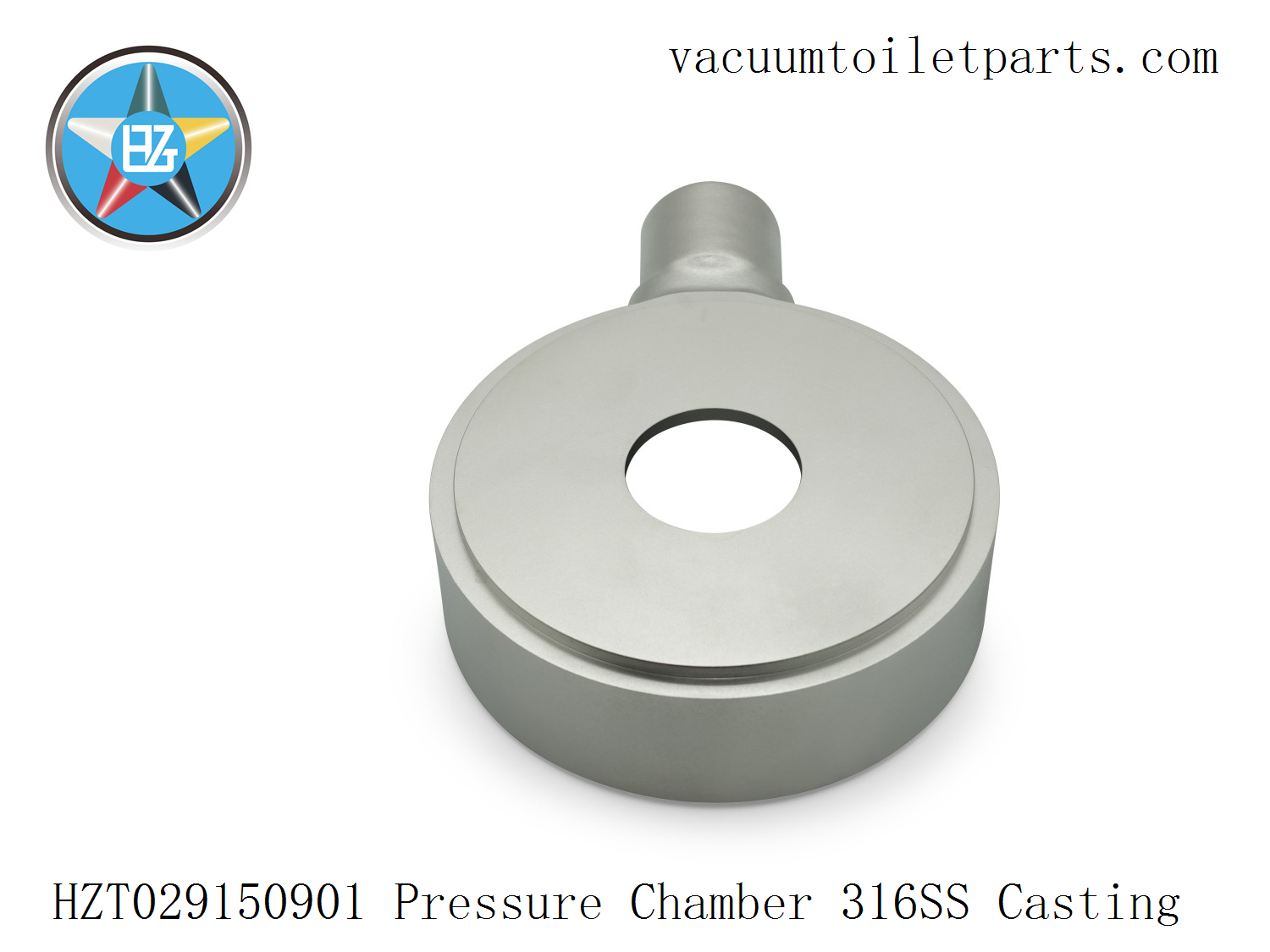

它完全采用316不锈钢中温蜡模精密铸造工艺制造。其内部空腔采用圆角设计，以最大限度地减少流体湍流和能量损失。此外，它还设有一个独立的φ50出口，可直接连接到船舶的排放管道系统或真空污水收集系统。
HZT029150901 与 HZT029150800 转子壳体、
HZT029150601 端法兰和 HZT038201500 轴封一起构成泵的排出组件，是 HZT 15MBD / 25MBA 系列真空泵排出部分的核心部件。
二、材料和加工特性
* 材质：316不锈钢（船用级316SS）
* 优异的耐腐蚀性、抗氯离子侵蚀性和抗应力腐蚀性；
* 特别适用于船舶黑水、灰水和真空厕所等废水排放系统。
* 制造工艺：
* 中温蜡模精密铸造 + CNC 精加工；
* 内部流道采用光滑圆角设计，以减少流动阻力；
* 表面喷砂和电解处理形成精细的哑光表面，增强耐腐蚀性和装配一致性。
* 质量标准：
* 铸件密度≥98%；
* 无缩孔、砂粒夹杂或气泡；
* 尺寸公差控制±0.2mm；
* 通过480小时盐雾试验。
三、产品特性及性能优势
✅ 高耐腐蚀性，
适用于长期海水和废水接触环境，确保系统寿命超过传统碳钢或 304 结构部件的寿命。
✅ 高精度接口匹配
出口尺寸为φ50，符合标准船用排放口尺寸，可直接连接管道。
同时兼容HZT029150601、HZT029150391和HZT038201500等组件。
✅ 优化流体结构
内部通道采用平滑过渡设计，减少流动损失和湍流噪音，提高排水效率。
✅ 模块化设计：
与 HZT 15MBD 真空泵采用相同的整体结构。同一系列组件（HZT029150320 吸气室、HZT029150701 转子、HZT029150800 泵壳）可模块化互换，支持 OEM 系统升级或维修更换。
✅ 稳定的耐压性和密封性能
采用 HZT037221602 O 型圈的密封件可确保高真空密封并防止泄漏。
四、应用领域和行业覆盖范围
* 🚢 船用真空污水系统
* 🛳 船用黑水和灰水处理装置
* ⚙️ 船用真空马桶泵
* 🧱 港口和码头废物输送（废物输送）
* 🧰 真空泵售后备件
该组件也被广泛应用于 HZT 品牌 15MBD / 25MBA 系列的关键产品中，包括整机和配件。
五、技术支持和供应
HZT提供全套设备、系统设计和配件服务：
* 为船舶真空泵和污水真空泵站提供全面的解决方案
* 提供OEM系统和船厂支持
* 快速的零部件供应和维修服务
📧 技术支持邮箱：hzt@vacuumtoiletparts.com
🌐 官方网站：www.hairunsen.com
1. HZT029151001 – 挡板阀座
2. HZT037302200 – 挡板阀瓣
3. HZT029151003 – 压板
4. HZT029150310 – 吸气室盖
5. HZT037219210 – O型圈
6. HZT029150320 – 吸气室
7. HZT020202900 – 内六角密封圈
8. HZT029151900 – 锁紧螺母
9. HZT029150400 – 旋转叶片
10. HZT029150500 – 固定叶片
11. HZT029152401 – 带弹簧垫圈的半螺纹六角螺栓 (M10x170)
12. HZT029150601 – 端法兰
13. HZT029150701 – 转子（叶轮）
14. HZT029150800 – 转子壳体
15. HZT029151800 – 垫片
16. HZT038201500 – 轴封
17. HZT034507420 – 软管卡箍
18. HZT034507500 – 软管
19. HZT029150391 – 轴封法兰
20. HZT029150901 – 压力室（排水室）
21. HZT029150310-02 – 吸入盖（金属板）
22. HZT029150450 – 切割器组件
23. HZT/- – 电机 – 2.2kW – 船用电机
24. HZT029015001 – 15MBD 真空泵
25. HZT023280061 – 挡板阀座
26. HZT037302100 – 挡板阀瓣
27. HZT023280091 – 压板
28. HZT023280050 – 吸气室盖
29. HZT037219260 – O 型圈
30. HZT023280070 – 法兰紧固件
31. HZT023280080 – 法兰
32. HZT023280040 – 吸气室
33. HZT020202900 – 堵头
34. HZT020203100 – 旋转叶片
35. HZT020203100 – 固定叶片
36. HZT021201000 – 叶片支架
37. HZT036202010 – 半螺纹六角螺栓（带弹簧垫圈）M12x220
38. HZT023200210 – 吸入室端板
39. HZT023219000 – 转子壳体
40. HZT021265401 – 转子（叶轮）
41. HZT021217000 – RG 3/8” 堵头
42. HZT023219000 – 压力室（排出室）
43. HZT023260400 – 隔离套筒
44. HZT038218900 – 轴封
45. HZT023280030 – 轴封法兰
46. HZT023280050-02 – 吸气室盖（金属板）
47. HZT/- – 电机 – 3.0 kW – 船用电机
48. HZT023280010 – 25 MBA 真空泵
