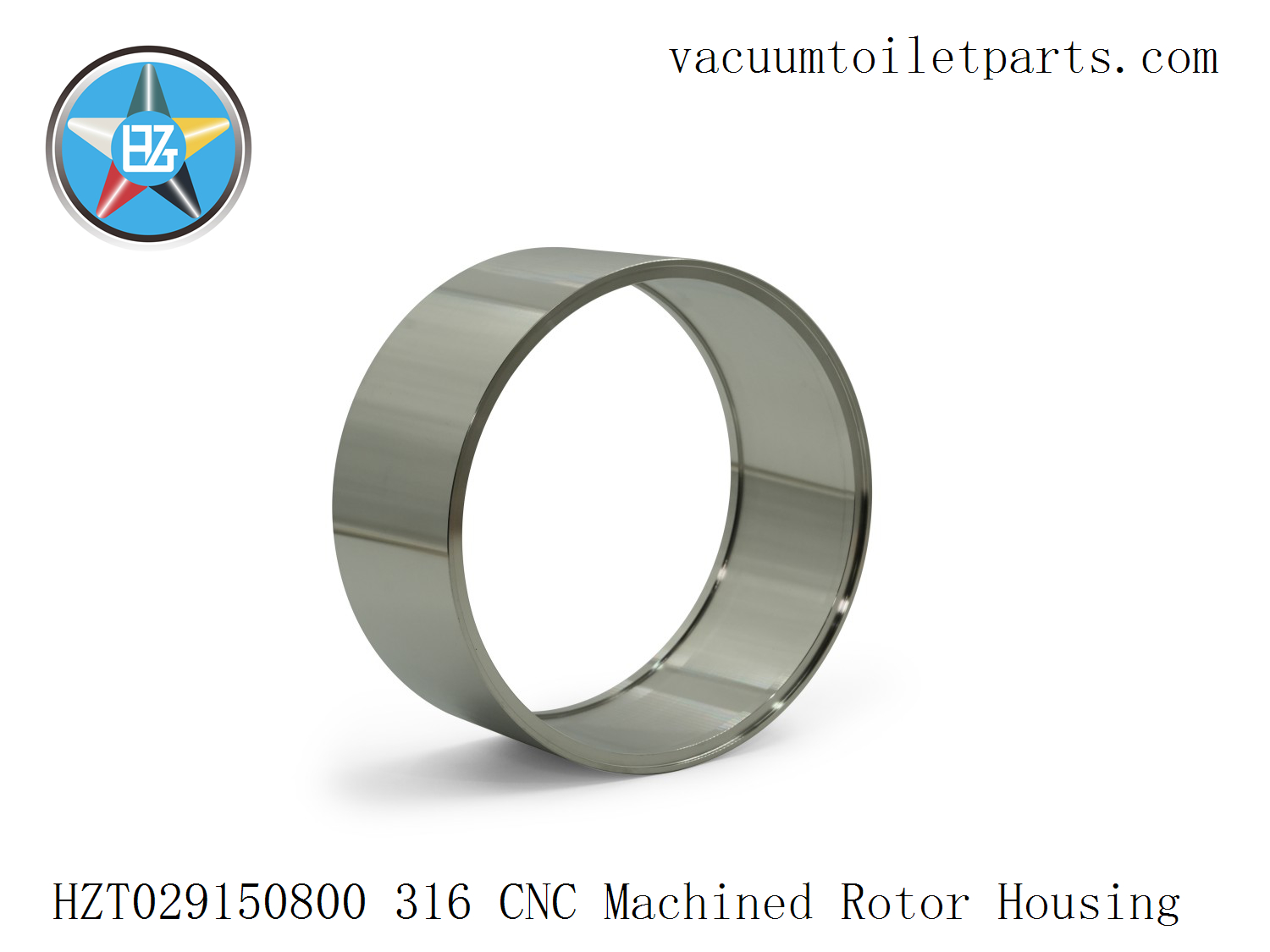

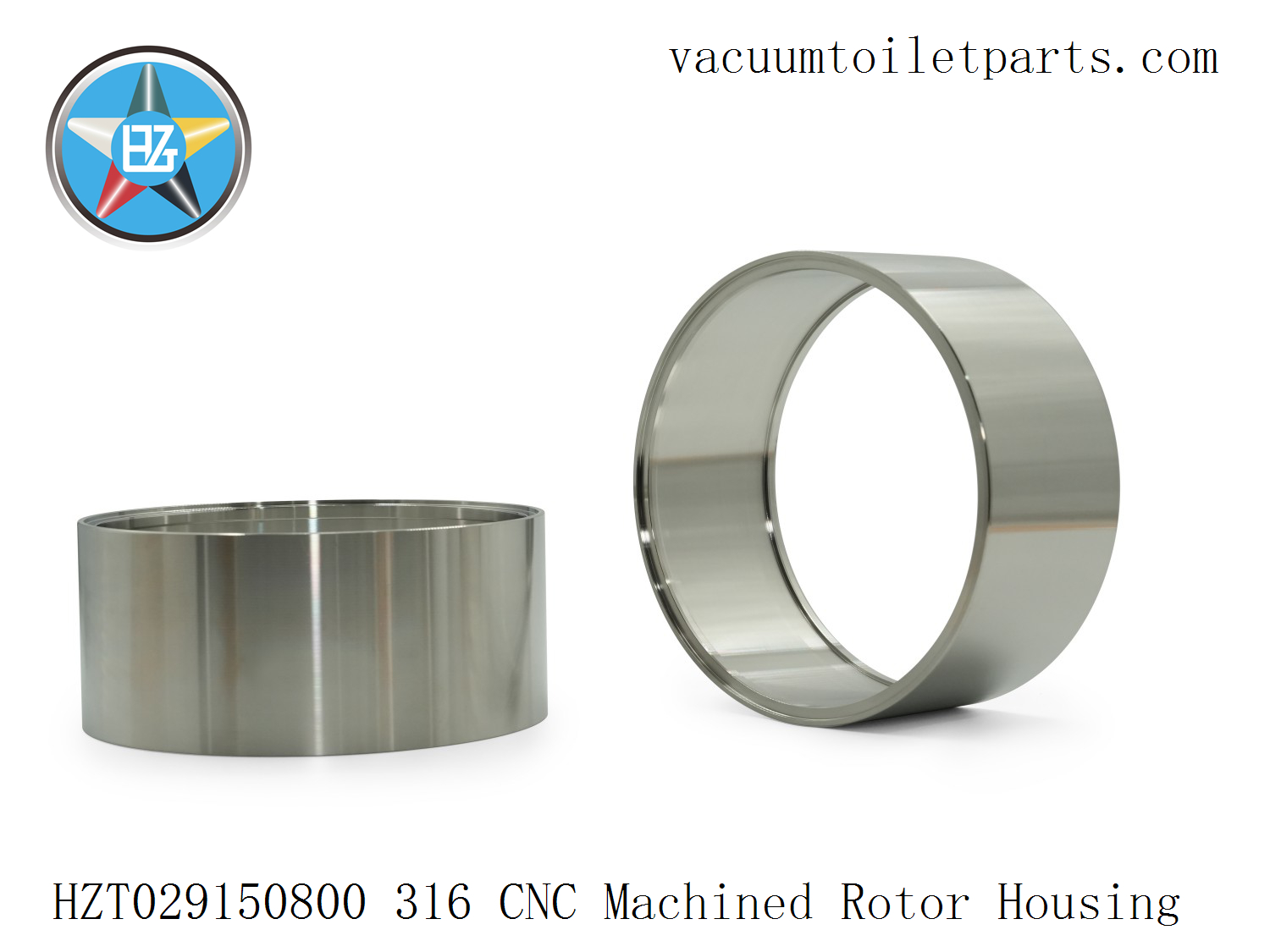

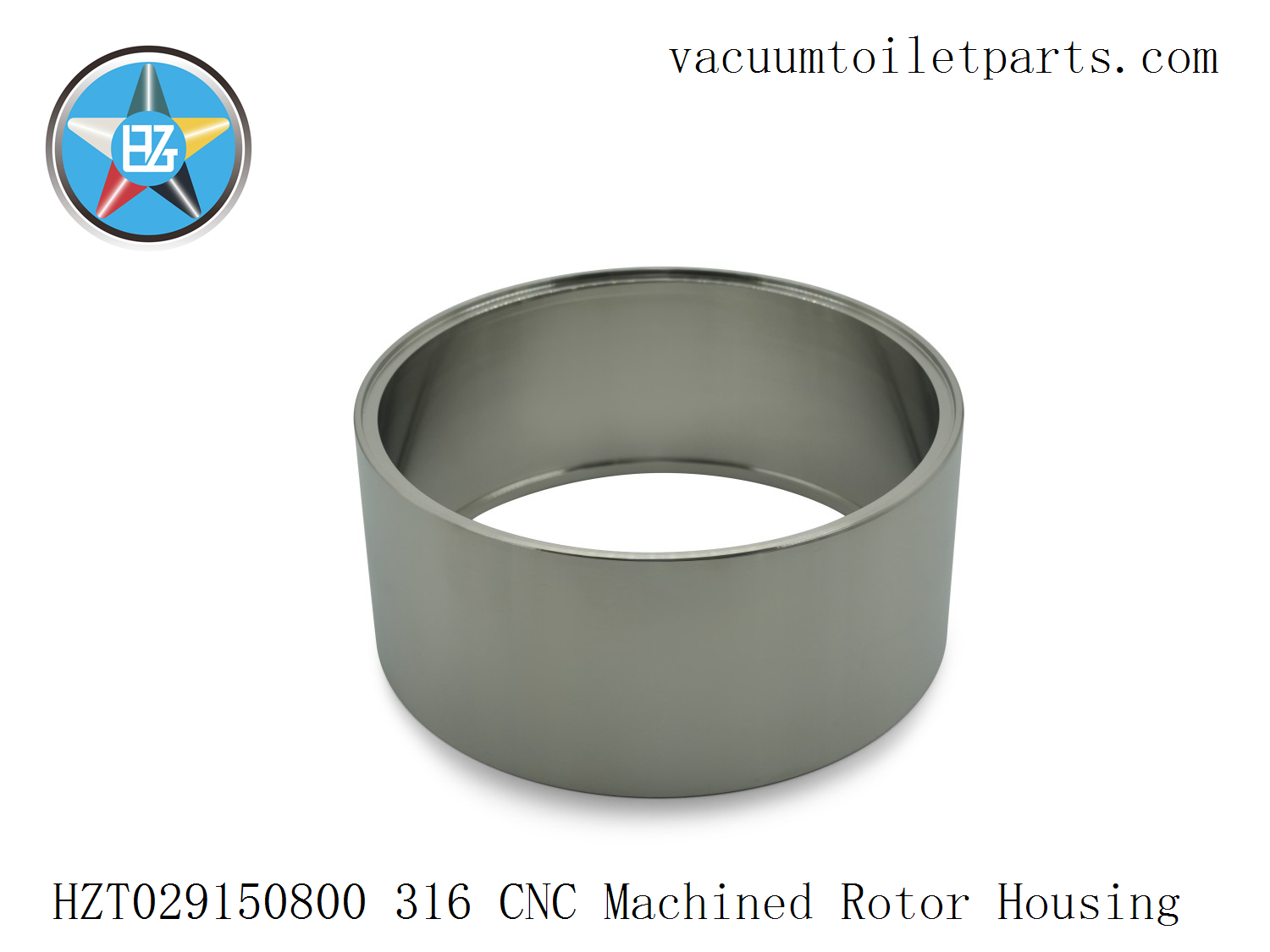

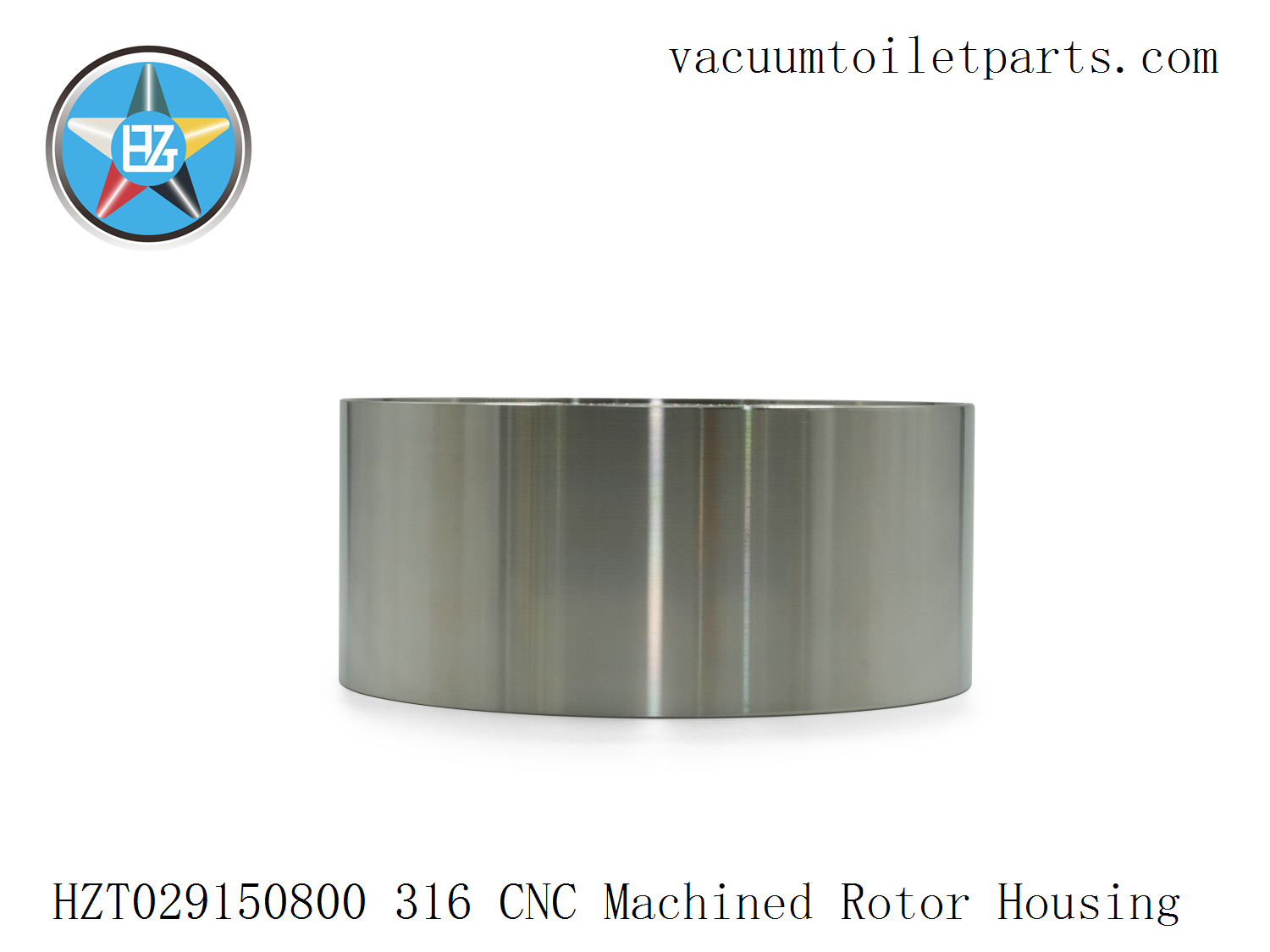

HZT029150800转子壳体是HZT 15MBD船用真空污水泵系统的关键部件。其主要功能是形成真空腔并保护转子（HZT029150701），确保其在高负压和流体流动条件下稳定旋转。
该部件采用CNC精密加工，由无缝316不锈钢管材车削而成。其光滑的内壁和高同轴度确保了系统的真空性能和可靠性。
一、结构和设计特点
* 整体式圆柱结构
转子壳体由无缝管加工而成，消除了焊接，防止泄漏和变形，确保了高真空密封性。

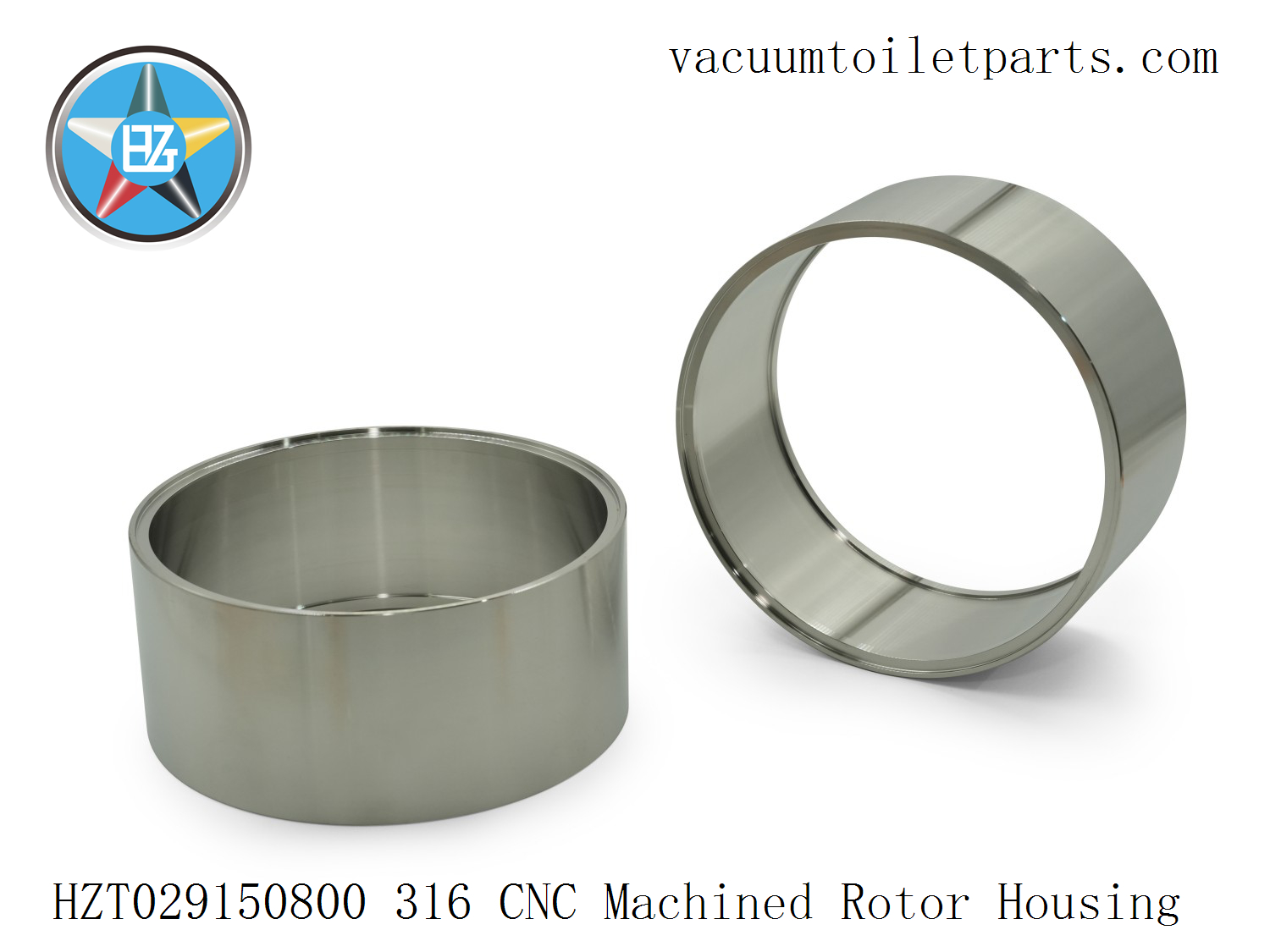

* 精密内孔
内孔经过数控精密车削和电解处理，表面粗糙度达到 Ra0.8，确保转子平稳运行，零偏心振动。
* 高同心度设计，
转子（HZT029150701）和端法兰（HZT029150601）同轴装配，确保动态平衡（G2.5）后稳定运行。
* 表面处理：
拉丝表面处理具有耐腐蚀性，并增强了外观，体现了 HZT 品牌的高品质制造工艺。
二、制造工艺
1. 材质：316不锈钢（A4级）
具有优异的抗氯离子腐蚀性能，适用于海洋和潮湿环境的长期使用；
2. 加工方式：数控精密车削
该管材由一整根无缝不锈钢管模制而成，一次夹紧成型，确保内外径精确同轴；
3. 表面处理：拉丝处理
增强了耐腐蚀性和抗污性，防止废水中的杂质粘附；
4. 检验：尺寸检验+同轴度检验+内壁粗糙度检验
确保装配精度符合 HZT 内部真空系统标准。
三、系统功能与装配关系
转子壳体（HZT029150800）作为泵体的中央承压腔。其前端通过端部法兰（HZT029150601）与切割单元连接，切割单元内装有转子（HZT029150701）。其后端与压力腔（HZT029150901）连接，形成用于吸入、剪切、旋转和排出的一体式真空流路。
运行过程中，转子壳体：
* 支持高速转子旋转，确保叶轮腔内稳定间隙；
* 可承受气液混合压力和机械振动；
* 提供密封腔，防止泄漏和外部污染；
* 通过平滑的流道降低能耗和湍流。
四、性能与应用
* 高精度结构：确保系统动态平衡稳定；
* 优异的耐腐蚀性和防锈性**；
* 强大的装配兼容性：同一系列的25MBA采用相同结构（尺寸不同），便于系统改造或升级；
* 应用领域：
🚢 船舶真空污水和黑水系统；
⚙️ 真空厕所和生活污水处理装置；
🧰 港口和海上废水处理系统
五、技术支持和供应
HZT提供全套设备、系统设计和配件服务：
* 为船用真空泵和污水真空泵站提供全面的解决方案
* 提供OEM系统和船厂支持
* 提供快速的零部件供应和维修服务
📧 技术支持邮箱：hzt@vacuumtoiletparts.com
🌐 官方网站：www.hairunsen.com
1. HZT029151001 – 挡板阀底座
2. HZT037302200 – 挡板阀瓣
3. HZT029151003 – 压板
4. HZT029150310 – 吸气室盖
5. HZT037219210 – O型圈
6. HZT029150320 – 吸气室
7. HZT020202900 – 六角套筒密封塞
8. HZT029151900 – 锁紧螺母
9. HZT029150400 – 旋转叶片
10. HZT029150500 – 固定叶片
11. HZT029152401 – 带弹簧垫圈的半螺纹六角螺栓，M10x170 mm
12. HZT029150601 – 端法兰
13. HZT029150701 – 转子（叶轮）
14. HZT029150800 – 转子壳体
15. HZT029151800 – 间隔套筒
16. HZT038201500 – 轴封
17. HZT034507420 – 软管卡箍
18. HZT034507500 – 软管
19. HZT029150391 – 轴封端法兰
20. HZT029150901 – 压力室（排出口）
21. HZT029150310-02 – 吸入盖（金属板）
22. HZT029150450 – 叶片组件
23. HZT/- – 电机 – 2.2KW – 船用电机
24. HZT029015001 – 15MBD 真空泵
25. HZT023280061 – 挡板阀座
26. HZT037302100 – 挡板阀瓣
27. HZT023280091 – 压板
28. HZT023280050 – 吸气室盖
29. HZT037219260 – O 型圈
30. HZT023280070 – 法兰紧固件
31. HZT023280080 – 法兰
32. HZT023280040 – 吸气室
33. HZT020202900 – 堵头
34. HZT020203100 – 旋转叶片
35. HZT020203100 – 固定叶片
36. HZT021201000 – 叶片支架
37. HZT036202010 – 半螺纹六角螺栓（带弹簧垫圈）M12x220
38. HZT023200210 – 吸入室端板
39. HZT023219000 – 转子壳体
40. HZT021265401 – 转子（叶轮）
41. HZT021217000 – RG 3/8” 堵头
42. HZT023219000 – 压力室（出水室）
43. HZT023260400 – 垫片套筒
44. HZT038218900 – 轴封
45. HZT023280030 – 轴封法兰
46. HZT023280050-02 – 吸气室盖（金属板）
47. HZT/- – 电机 – 3.0kW – 船用电机
48. HZT023280010 – 25MBA 真空泵
