HZT029150701转子是HZT 15MBD船用真空污水泵系统的核心驱动部件，
它决定了整个系统的真空极限、气液分离稳定性以及运行噪声水平，是系统性能的关键基础。
一、结构和设计逻辑

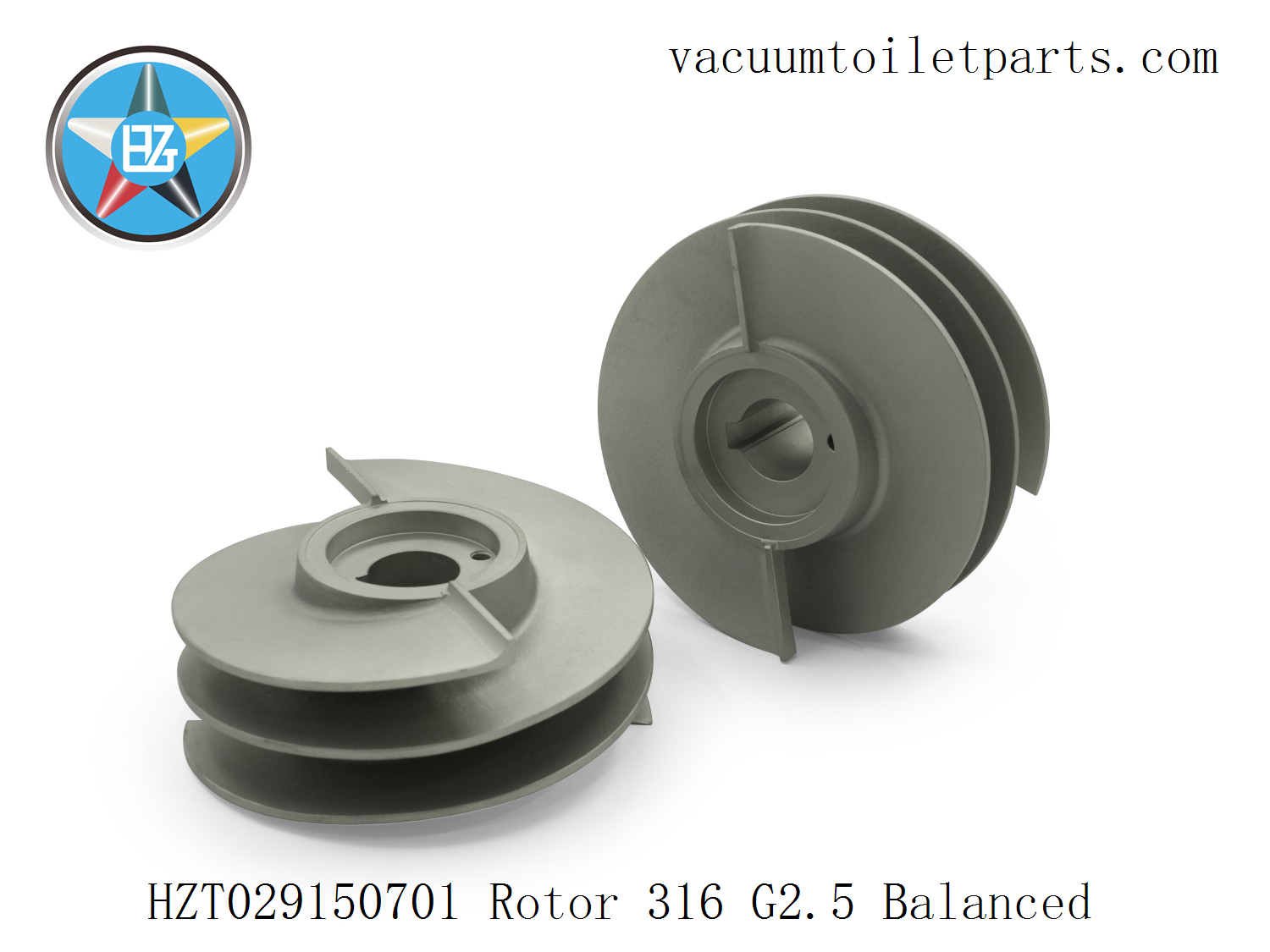

* 单螺旋转子：
采用右旋螺旋转子设计，转子在完全浸没运行时，通过转子叶片的吸力和推力产生真空吸力。
* 优化流体导向设计：
通过流体模拟优化叶片角度和流道曲率，确保废水流动顺畅，减少湍流和空化现象，提高系统的最终真空度和效率。
* 安装：

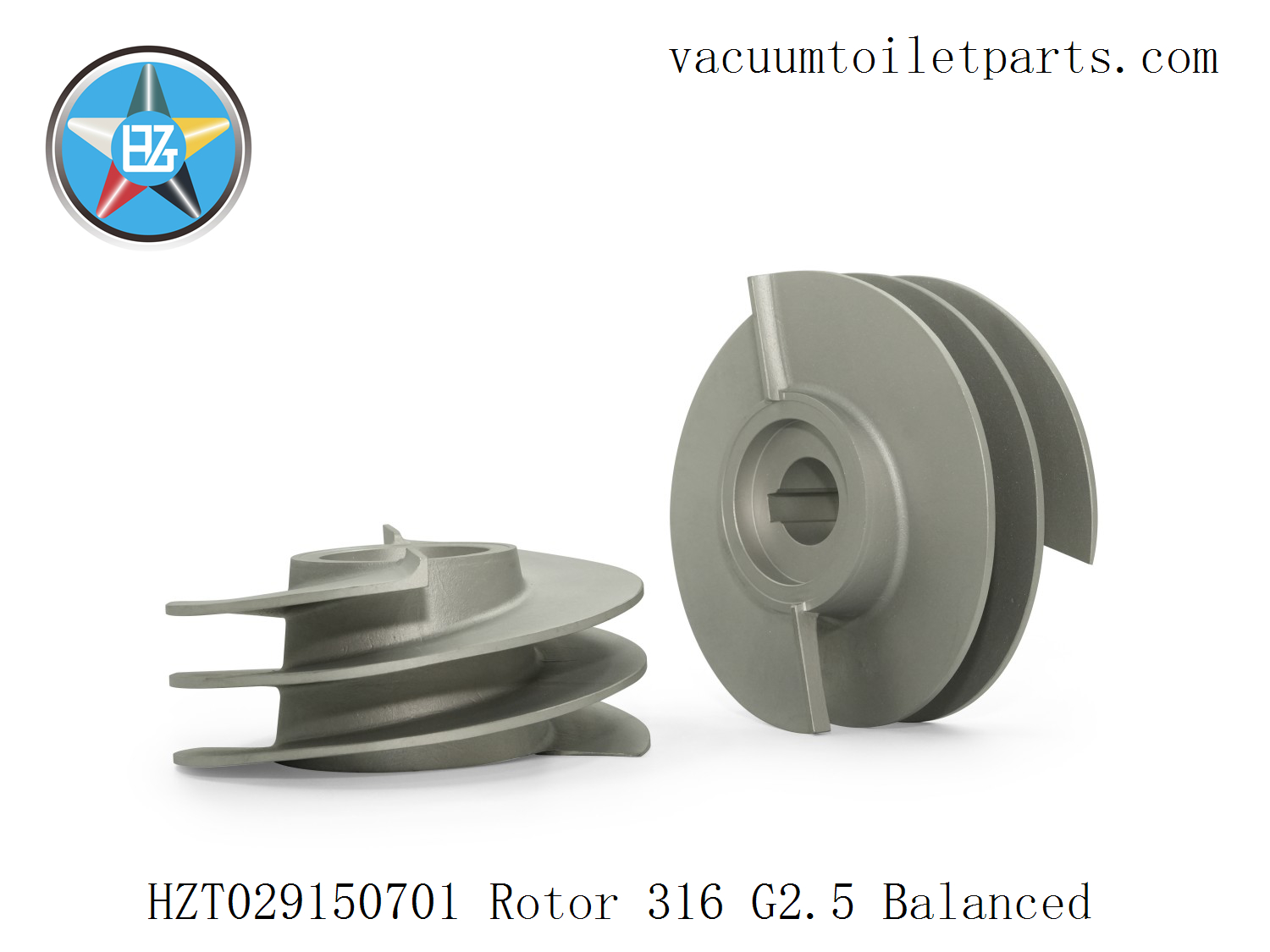

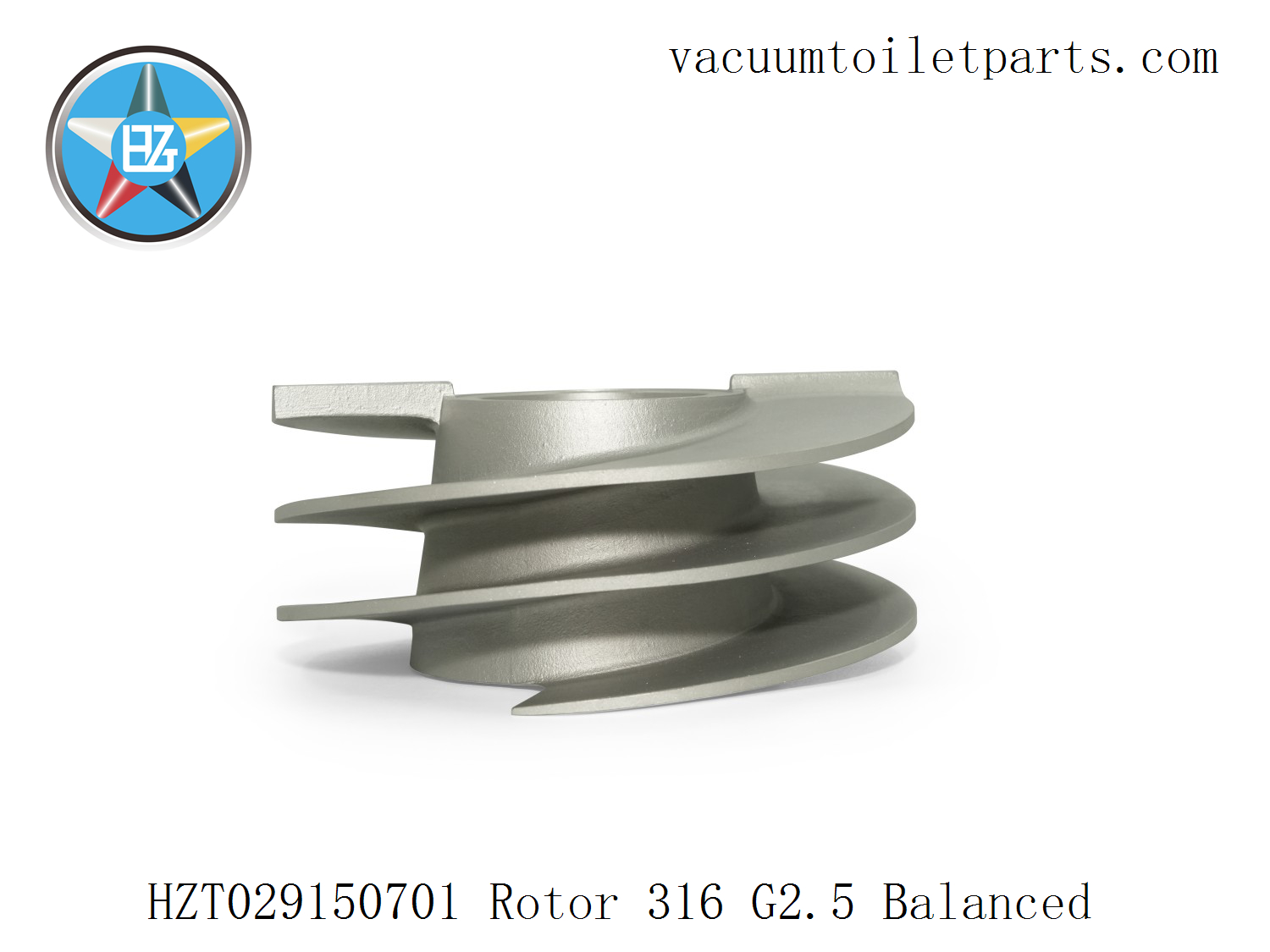

叶片组件（HZT029150450）通过间隔套筒（HZT029151800）连接到电机轴，安装在前端，后端与压力腔（HZT029150901）配合形成真空流道。
# 2. 制造工艺和动态平衡控制
* 中温蜡精密铸造 (IPC)：
确保叶片厚度均匀，流道形成精确，为后续动态平衡提供几何基础。
* CNC精密加工：
采用多轴车削和铣削加工叶片和中心孔，以确保同轴性以及静态和动态间隙。

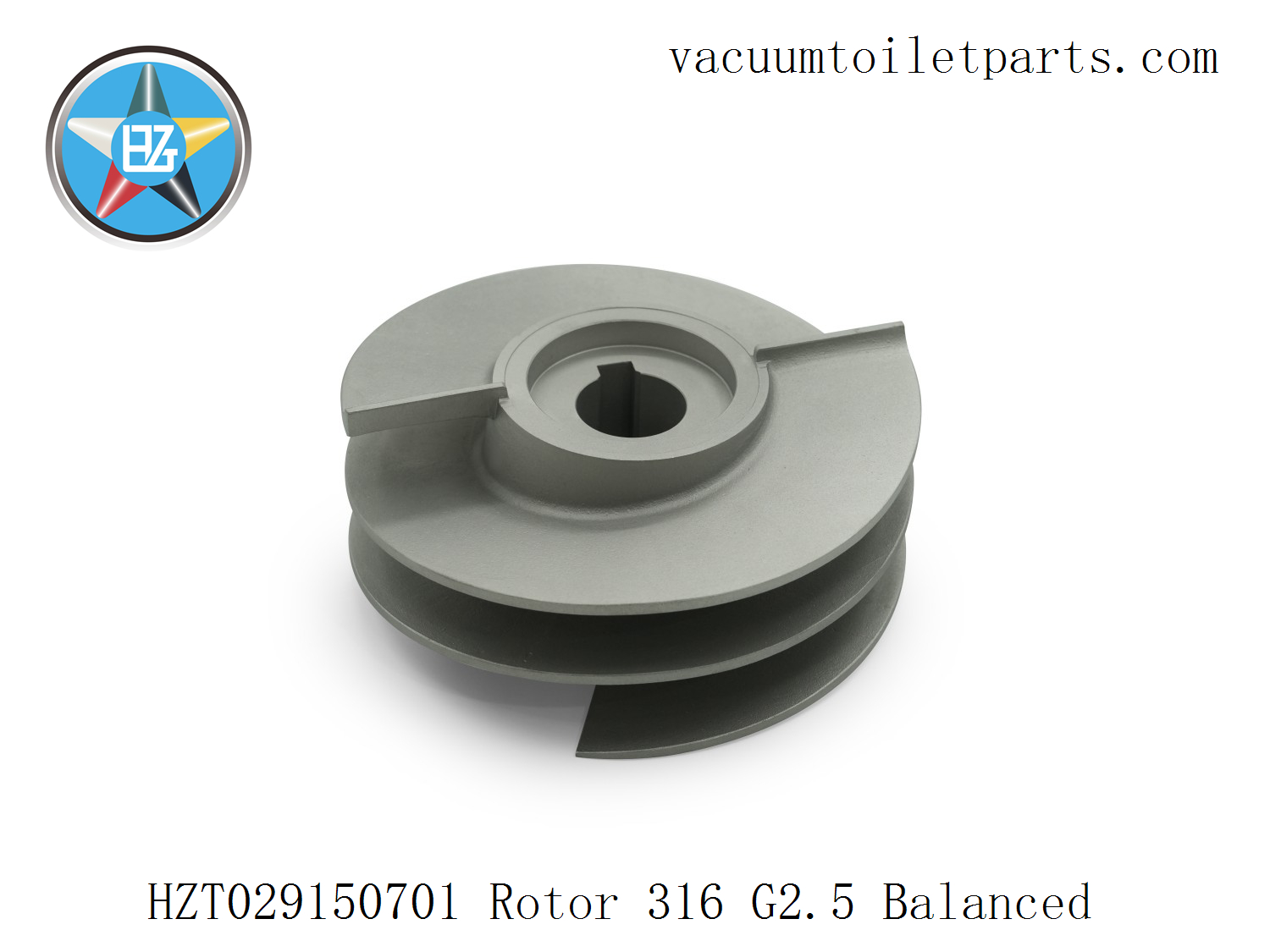

* 单机动态平衡 (G2.5) (ISO 1940 标准)：
每个 HZT029150701 转子均单独进行 G2.5 平衡，并进行编号，以确保低振动运行。

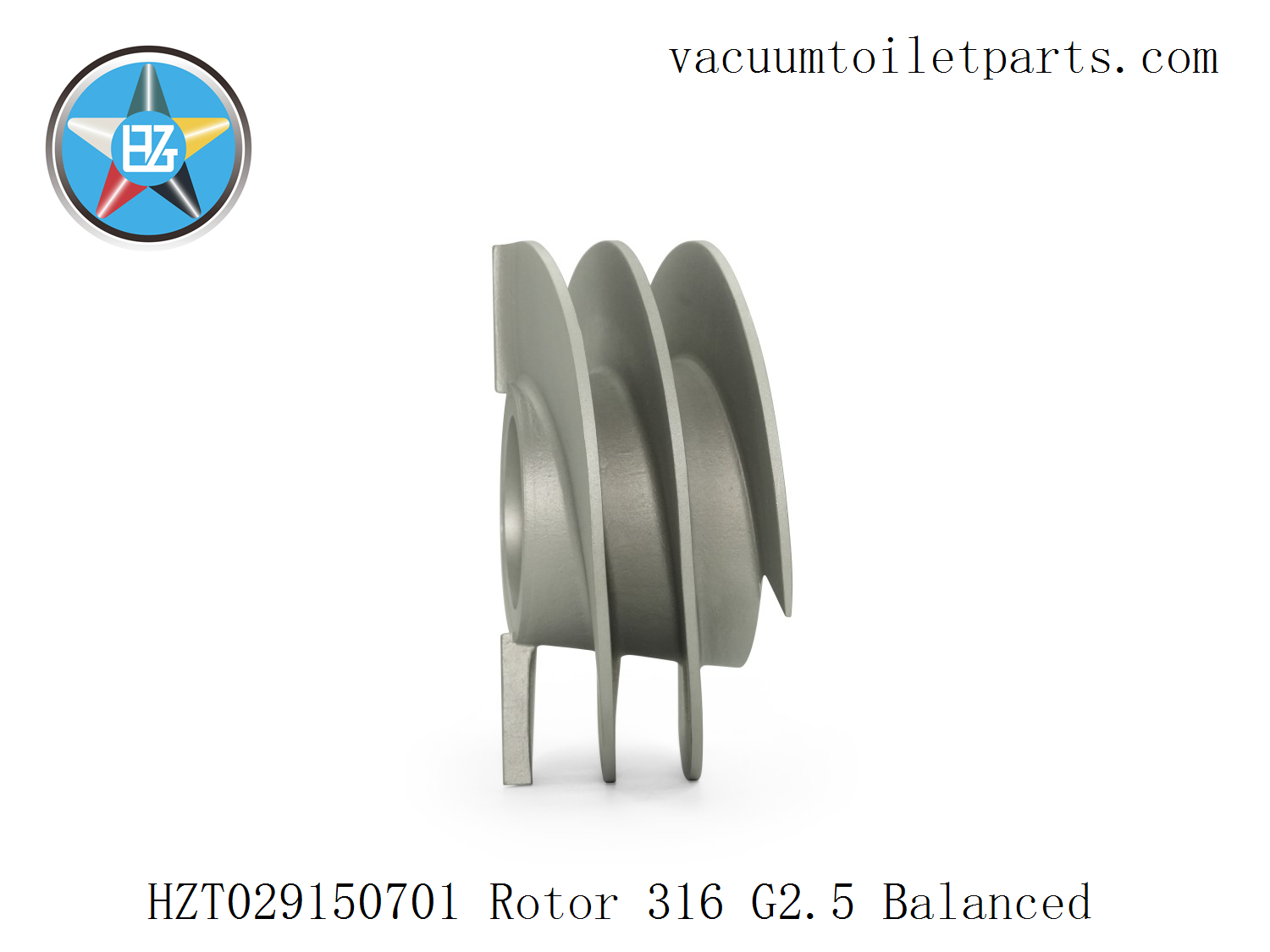

* 喷砂和电抛光：
表面清洁光滑，防止废水中的纤维和颗粒粘附，有效减少阻力和结垢。
三、性能和系统功能
HZT029150701转子在真空泵运行过程中发挥两项功能：
1. 产生真空和吸力：
叶片的螺旋运动在液体内部形成负压区，从而吸入混合废水和气体。2
. 维持稳定的排出流量：
流体被推入压力室（HZT029150901），叶轮旋转以维持稳定的流量和压力，防止气阻。3
. 用作切割破碎系统：
前置叶片组件（HZT029150450）在转子吸入流体之前破碎杂质，确保流体顺畅无阻地流动。4
. 保持系统平衡和静音运行：
精确的动平衡确保低振动和低噪音，延长轴承和密封件的使用寿命。
四、材料与耐腐蚀性
* 316不锈钢，具有极强的抗氯离子腐蚀能力；
* 表面电解钝化层提高了耐腐蚀性和表面光洁度；
* 适用于海水、生活污水和弱化学介质环境；
* 确保在高湿度、高盐雾和高振动条件下长期稳定运行。
五、行业应用
HZT029150701 适用于：
* 🚢 船舶及海上平台用海洋污水及黑水真空系统
* ⚙️ 真空厕所系统
* 🧰 海洋卫生及液体输送系统
* 🌍 港口及海上废水处理装置
六、技术支持和供应
HZT提供全套设备、系统设计和配件服务：
* 为船用真空泵和污水真空泵站提供全面的解决方案
* 提供OEM系统和船厂支持
* 提供快速的零部件供应和维修服务
📧 技术支持邮箱：hzt@vacuumtoiletparts.com
🌐 官方网站：www.hairunsen.com
1. HZT029151001 – 挡板阀底座
2. HZT037302200 – 挡板阀瓣
3. HZT029151003 – 压板
4. HZT029150310 – 吸气室盖
5. HZT037219210 – O型圈
6. HZT029150320 – 吸气室
7. HZT020202900 – 六角套筒密封塞
8. HZT029151900 – 锁紧螺母
9. HZT029150400 – 旋转叶片
10. HZT029150500 – 固定叶片
11. HZT029152401 – 带弹簧垫圈的半螺纹六角螺栓，M10x170 mm
12. HZT029150601 – 端法兰
13. HZT029150701 – 转子（叶轮）
14. HZT029150800 – 转子壳体
15. HZT029151800 – 间隔套筒
16. HZT038201500 – 轴封
17. HZT034507420 – 软管卡箍
18. HZT034507500 – 软管
19. HZT029150391 – 轴封端法兰
20. HZT029150901 – 压力室（排出口）
21. HZT029150310-02 – 吸入盖（金属板）
22. HZT029150450 – 叶片组件
23. HZT/- – 电机 – 2.2KW – 船用电机
24. HZT029015001 – 15MBD 真空泵
25. HZT023280061 – 挡板阀座
26. HZT037302100 – 挡板阀瓣
27. HZT023280091 – 压板
28. HZT023280050 – 吸气室盖
29. HZT037219260 – O 型圈
30. HZT023280070 – 法兰紧固件
31. HZT023280080 – 法兰
32. HZT023280040 – 吸气室
33. HZT020202900 – 堵头
34. HZT020203100 – 旋转叶片
35. HZT020203100 – 固定叶片
36. HZT021201000 – 叶片支架
37. HZT036202010 – 半螺纹六角螺栓（带弹簧垫圈）M12x220
38. HZT023200210 – 吸入室端板
39. HZT023219000 – 转子壳体
40. HZT021265401 – 转子（叶轮）
41. HZT021217000 – RG 3/8” 堵头
42. HZT023219000 – 压力室（出水室）
43. HZT023260400 – 垫片套筒
44. HZT038218900 – 轴封
45. HZT023280030 – 轴封法兰
46. HZT023280050-02 – 吸气室盖（金属板）
47. HZT/- – 电机 – 3.0kW – 船用电机
48. HZT023280010 – 25MBA 真空泵
