一、产品概述
HZT029150391密封端法兰是HZT 15MBD船用真空污水泵轴封组件的固定部件。它支撑并压缩HZT038201500机械密封的固定环，确保密封端与电机轴同轴，并实现气液隔离。

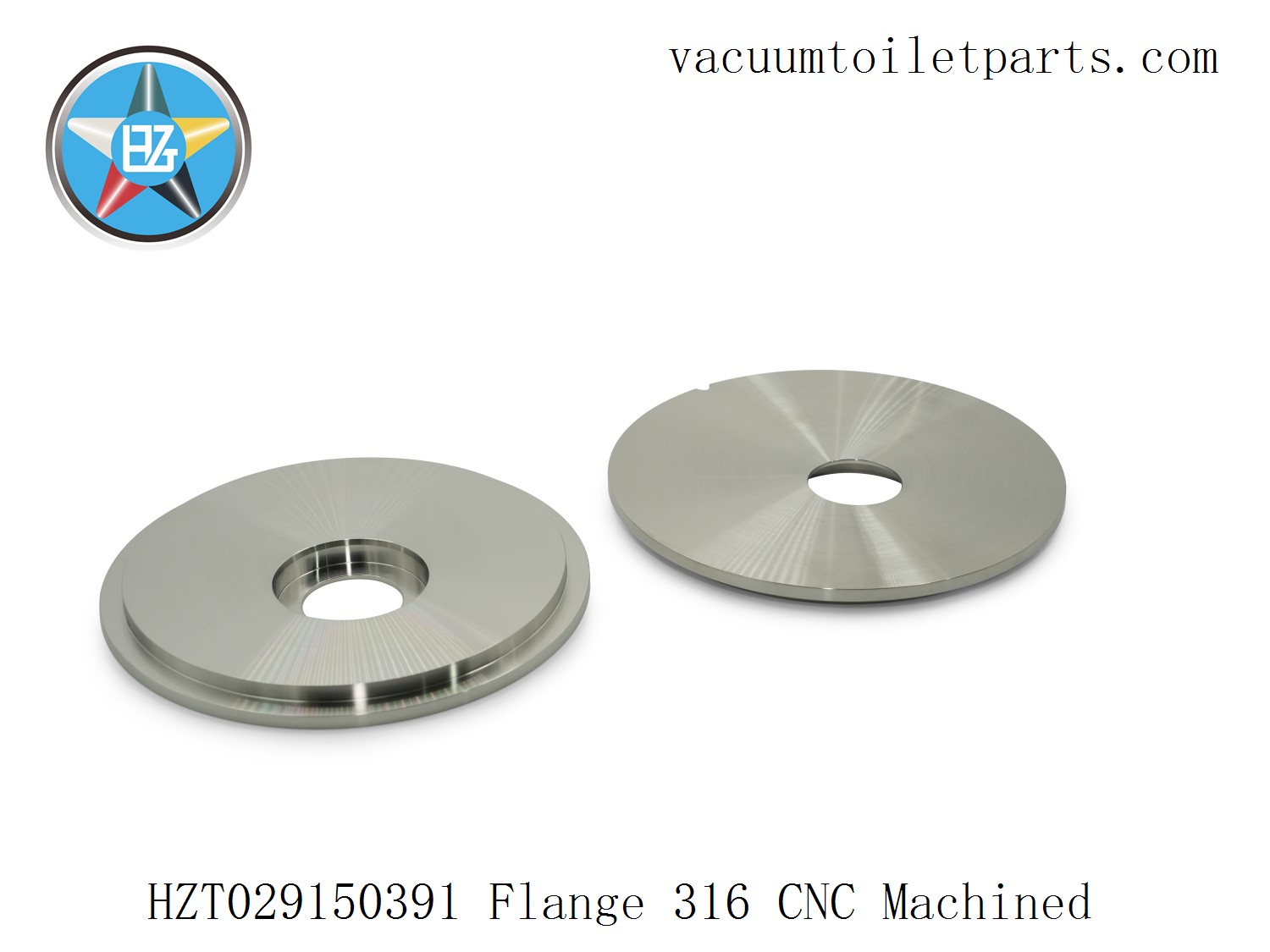

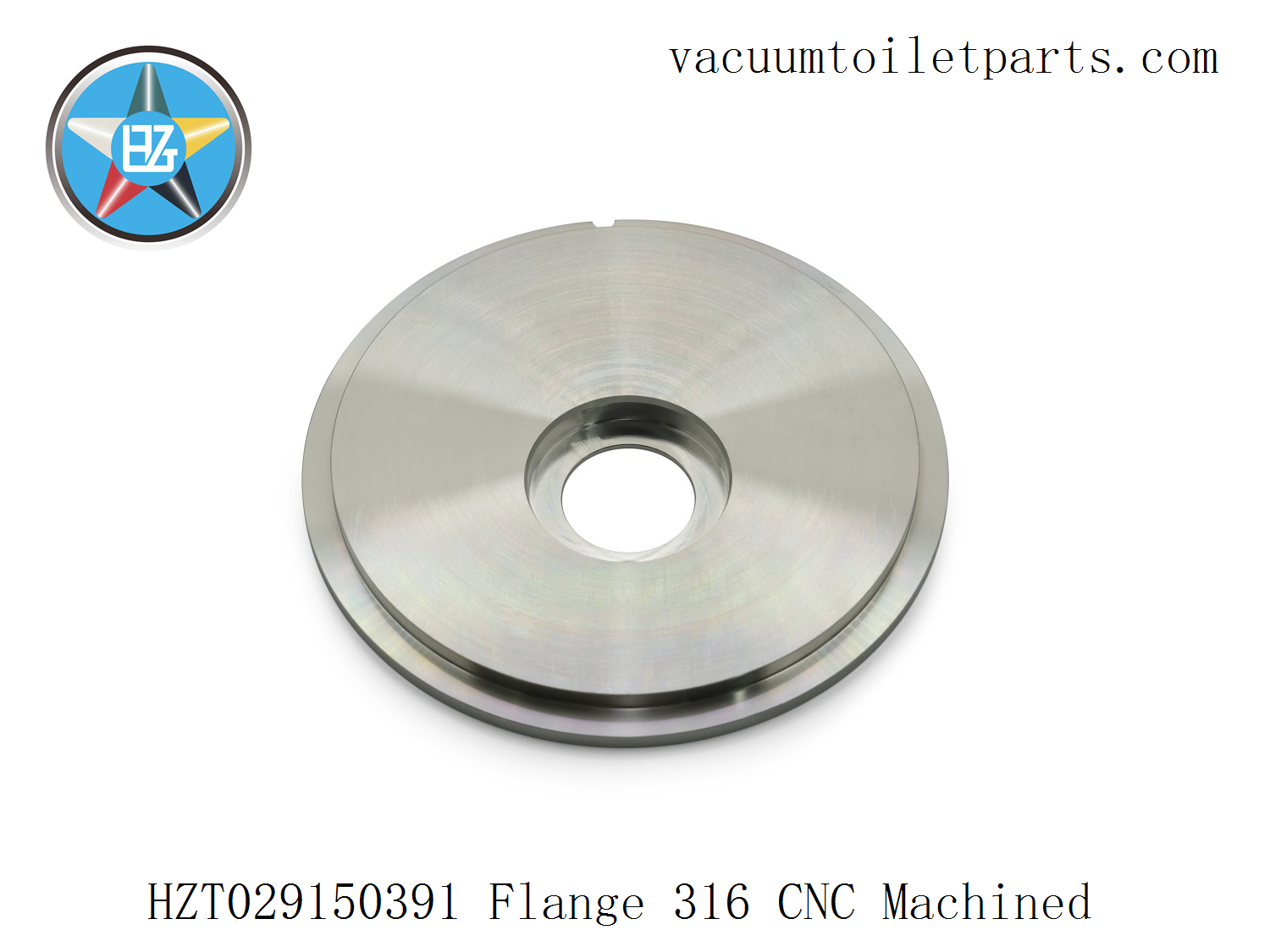

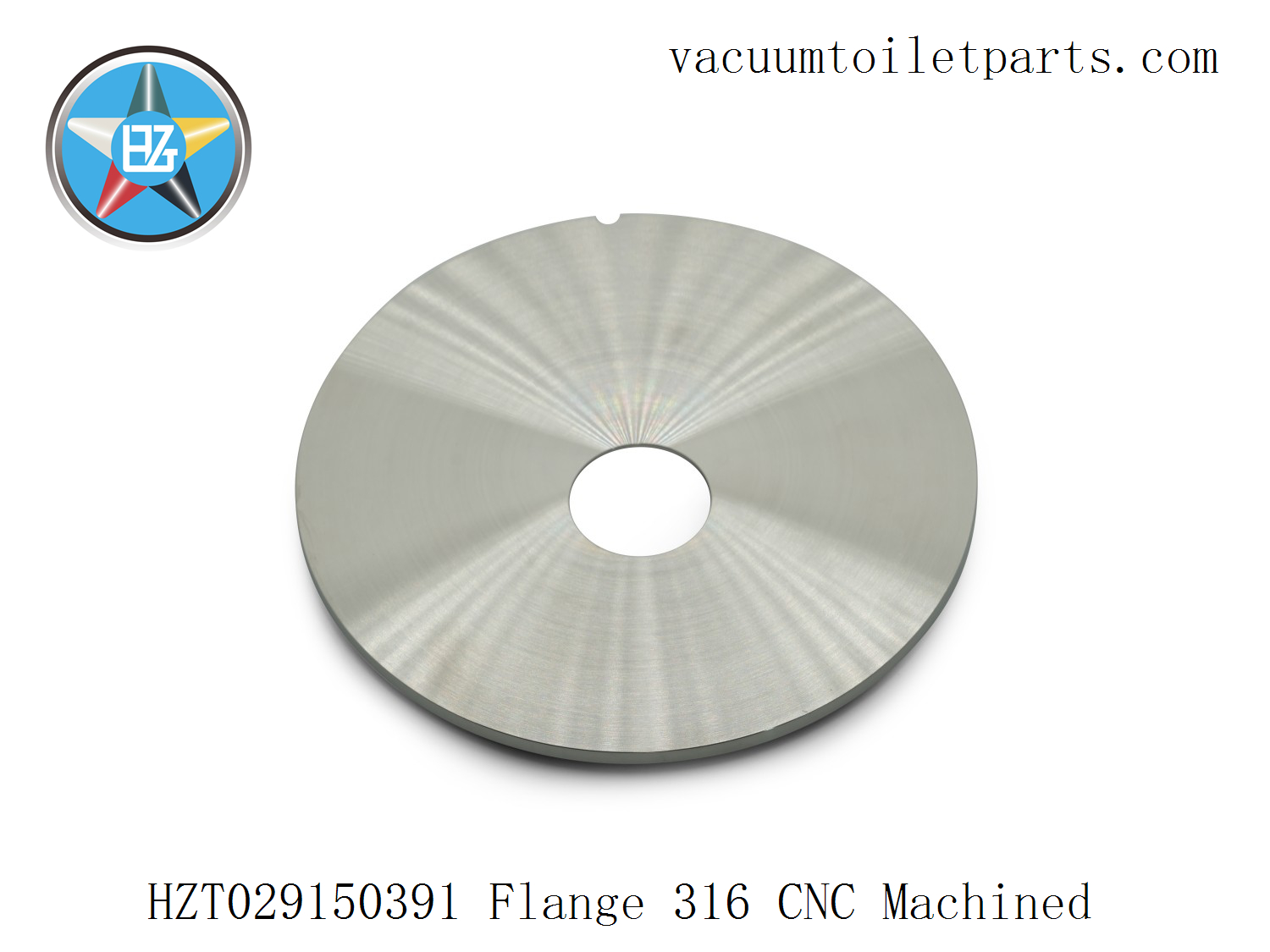

该法兰为一体式CNC加工件，采用316不锈钢材质。其高精度圆形凹槽直接啮合并固定机械密封外圈上的橡胶套（O型圈外层），形成稳定可靠的密封。它与后部的电机盖配合，构成泵体的后端密封结构。
二、结构和功能
1️⃣ 结构特点：
* 圆盘形法兰，无外部螺栓孔；
* 中心凹槽，用于容纳 HZT038201500 固定环组件；
* 内腔底部的止挡面确保密封件压缩深度一致；
* 背面平坦，与电机盖端面密封。
2️⃣ 组装方法：
* 固定环的外橡胶套（NBR）与法兰的内孔形成过盈配合。
通过插入和夹紧来固定密封件，无需额外的螺栓。
* 前端与间隔套筒（HZT029151800）和动态环密封表面紧密接触，
后端与电机盖精确对齐。
3️⃣ 主要功能：
* 固定并拧紧机械密封的静环；
* 防止轴封移位或旋转；
* 提供端封支撑和装配基准；
* 确保电机和泵体之间密封系统的整体稳定性。
三、材料与工艺
* 材质：316不锈钢（船用级316SS）。

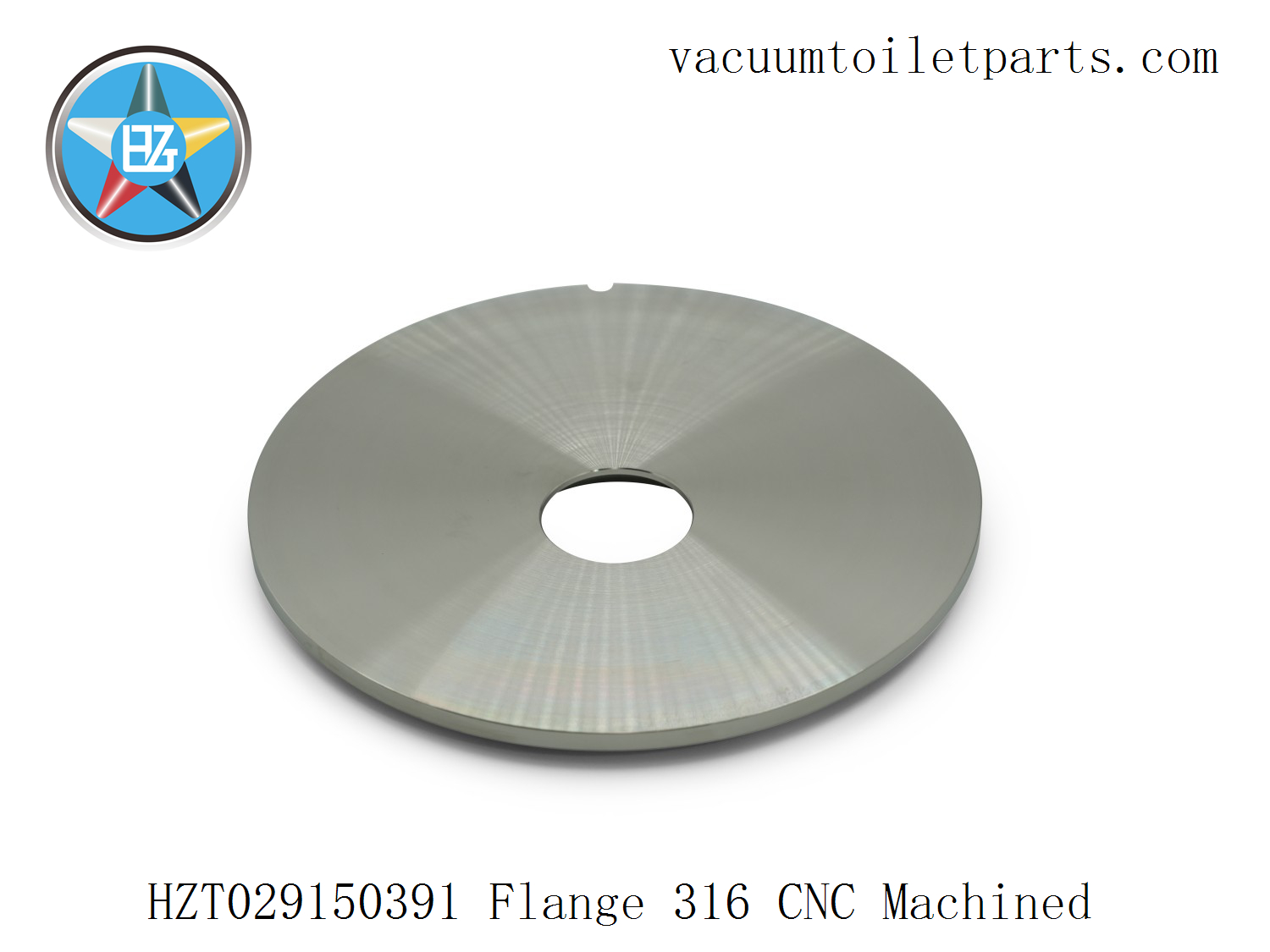

* 工艺：整个部件采用CNC精密车削，表面精度高，圆度公差≤0.02mm。
* **表面处理**：保留原有的金属光泽，保留车削纹理，耐腐蚀，易于清洁。
* 制造特点：
* 端面平行度≤0.03mm；
* 内腔止挡深度一致性±0.05mm；
* 全尺寸检验，确保与HZT038201500完美配合。
四、安装和装配
* 将 HZT038201500 机械密封固定环压入前端；
* 将电机盖（15MBD）连接到后端；
* 使用 HZT029151800 垫片进行轴向定位；
* 这样就形成了一个整体密封结构，确保了真空室的完全隔离。
五、性能优势
✅ 高精度配合：内槽与机械密封固定环采用过盈配合，确保定位稳定。✅
耐腐蚀结构：采用316不锈钢加工而成，适用于海水和污水环境。✅
易于维护：无螺栓结构，便于快速组装和拆卸；密封件更换简便。✅
高真空可靠性：确保轴封组件与泵体后端之间完全密封，防止真空泄漏。
六、典型应用
* HZT 15MBD 船用真空污水泵
* 船用污水及真空厕所系统
* 黑水和灰水真空装置
* 工业真空输送泵
七、质量检验与控制
* 全面检查外径、内腔和沟槽深度；
* 表面粗糙度 Ra ≤ 1.6；
* 装配验证：按照 HZT038201500 标准进行实际密封性能测试；
* 盐雾试验 ≥ 480 小时
8. 技术支持和供应
HZT提供全套设备、系统设计和配件服务：
* 为船用真空泵和污水真空泵站提供全面的解决方案
* 提供OEM系统和船厂支持
* 快速的零部件供应和维修服务
