1. 产品概述

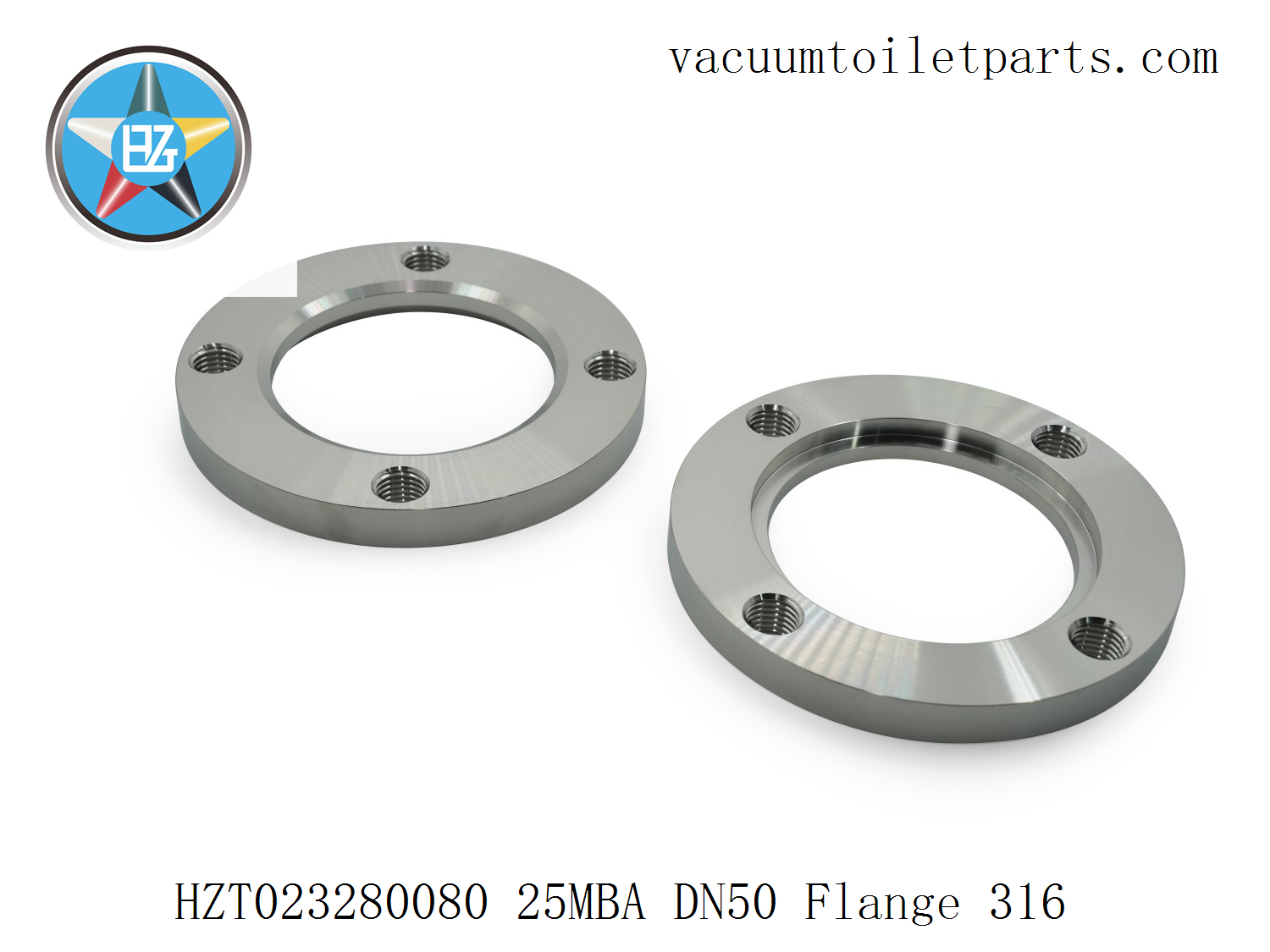

HZT023280080 DN50 法兰是 25MBA 真空污水泵系统的核心流体连接部件。它将吸入室 (HZT023280040)、压力室 (HZT023219100) 和阀座底座 (HZT023280061) 牢固地连接到外部真空管路。
该法兰采用标准的DN50接口设计，兼容真空系统中常用的EPDM密封件（HZT037219SET）和316不锈钢紧固件（HZT023280070）。在负压条件下，它能确保与黑水、灰水和海水实现零泄漏密封。
HZT023280080 具有优异的耐腐蚀性和结构精度，是船舶、游艇、海上平台、环保型真空厕所和陆基污水系统中真空泵长期稳定运行的关键接口组件。
2. 材料和工艺
该法兰由实心 316 不锈钢锻造而成，含有 2% 的钼 (Mo)，显著提高了其抗氯化物腐蚀性能，使其特别适用于含盐湿气和黑水的环境。
加工采用数控精密车削、端面铣削和数控钻孔，螺栓孔间距公差≤0.05mm，确保与HZT023280070紧固件完美对齐。
表面经过喷砂和电抛光处理，达到 Ra0.8 的金属表面光洁度，增强了耐腐蚀性，防止污垢沉积，延长了使用寿命。
每个法兰在发货前都要经过密封表面平整度测试和螺纹组件测试，以确保在高真空下预紧力和密封压力稳定。
3. 结构和技术特点
a) 标准化的DN50法兰接口，兼容多种国际真空管路尺寸；
b) 采用316不锈钢材质，耐腐蚀、抗冲击、抗振动；
c) 高精度数控加工，确保螺栓孔间距与密封表面高度平行；
d) 表面经电解抛光处理，长期防锈，易于维护；
e) 可与EPDM密封件和316紧固件配合使用，形成真空密封组件。
该设计有效降低了泄漏风险，提高了装配效率，并确保泵在连续运行和启停循环中保持真空稳定性和结构安全。
4. 应用领域
HZT023280080 DN50 法兰广泛应用于各种真空污水和节水排水系统：
a) 商船、游艇和游轮的真空污水系统；
b) 海上平台、浮式储油装置和海上油气（FPSO）废水处理厂；
c) 建筑物、房车和移动卫生系统的真空厕所系统；
d) 工业废水和环境真空输送设备；
e) 生态节水露营地和公共卫生设施。
作为真空泵与外部管道的关键连接点，该法兰兼容主流国际真空系统标准接口，可用于替代或补充多种品牌的系统。
5. 相关材料和组件
* HZT023280040 吸气室
* HZT023219100 压力室
* HZT023280061 挡板阀座
* HZT023280070 法兰紧固件
* HZT037219SET O型圈密封套件
这些组件共同构成了 25MBA 真空泵的密封连接系统，确保了整体结构的刚性和流体密封的可靠性。
6. 专业概述
HZT023280080 DN50法兰采用一体式锻造316不锈钢结构，结合高精度CNC加工和耐腐蚀表面处理，确保在真空、潮湿和腐蚀性环境下具有优异的密封稳定性。该法兰是25MBA船用真空污水泵系统的核心部件，用于连接吸气室、压力室和外部真空管道。它兼容主流国际真空系统标准接口，适用于船舶、游艇和陆基真空污水系统。
通过严格的制造和检验流程，HZT 品牌为全球真空污水设备制造商和维护服务提供商提供高度可靠、使用寿命长的密封连接解决方案。
7. 技术支持和供应
HZT提供全套设备、系统设计和配件服务：
* 为船舶真空泵和污水真空泵站提供全面的解决方案
* 提供OEM系统和船厂支持
* 快速的零部件供应和维修服务
📧 技术支持邮箱：hzt@vacuumtoiletparts.com
🌐 官方网站：www.hairunsen.com
1. HZT029151001 – 挡板阀座
2. HZT037302200 – 挡板阀瓣
3. HZT029151003 – 压板
4. HZT029150310 – 吸气室盖
5. HZT037219210 – O型圈
6. HZT029150320 – 吸气室
7. HZT020202900 – 内六角密封圈
8. HZT029151900 – 锁紧螺母
9. HZT029150400 – 旋转叶片
10. HZT029150500 – 固定叶片
11. HZT029152401 – 带弹簧垫圈的半螺纹六角螺栓 (M10x170)
12. HZT029150601 – 端法兰
13. HZT029150701 – 转子（叶轮）
14. HZT029150800 – 转子壳体
15. HZT029151800 – 垫片
16. HZT038201500 – 轴封
17. HZT034507420 – 软管卡箍
18. HZT034507500 – 软管
19. HZT029150391 – 轴封法兰
20. HZT029150901 – 压力室（排水室）
21. HZT029150310-02 – 吸入盖（金属板）
22. HZT029150450 – 切割器组件
23. HZT/- – 电机 – 2.2kW – 船用电机
24. HZT029015001 – 15MBD 真空泵
25. HZT023280061 – 挡板阀座
26. HZT037302100 – 挡板阀瓣
27. HZT023280091 – 压板
28. HZT023280050 – 吸气室盖
29. HZT037219260 – O 型圈
30. HZT023280070 – 法兰紧固件
31. HZT023280080 – 法兰
32. HZT023280040 – 吸气室
33. HZT020202900 – 堵头
34. HZT020203100 – 旋转叶片
35. HZT020203100 – 固定叶片
36. HZT021201000 – 叶片支架
37. HZT036202010 – 半螺纹六角螺栓（带弹簧垫圈）M12x220
38. HZT023200210 – 吸入室端板
39. HZT023219000 – 转子壳体
40. HZT021265401 – 转子（叶轮）
41. HZT021217000 – RG 3/8” 堵头
42. HZT023219000 – 压力室（排出室）
43. HZT023260400 – 隔离套筒
44. HZT038218900 – 轴封
45. HZT023280030 – 轴封法兰
46. HZT023280050-02 – 吸气室盖（金属板）
47. HZT/- – 电机 – 3.0 kW – 船用电机
48. HZT023280010 – 25 MBA 真空泵
