1. 产品概述

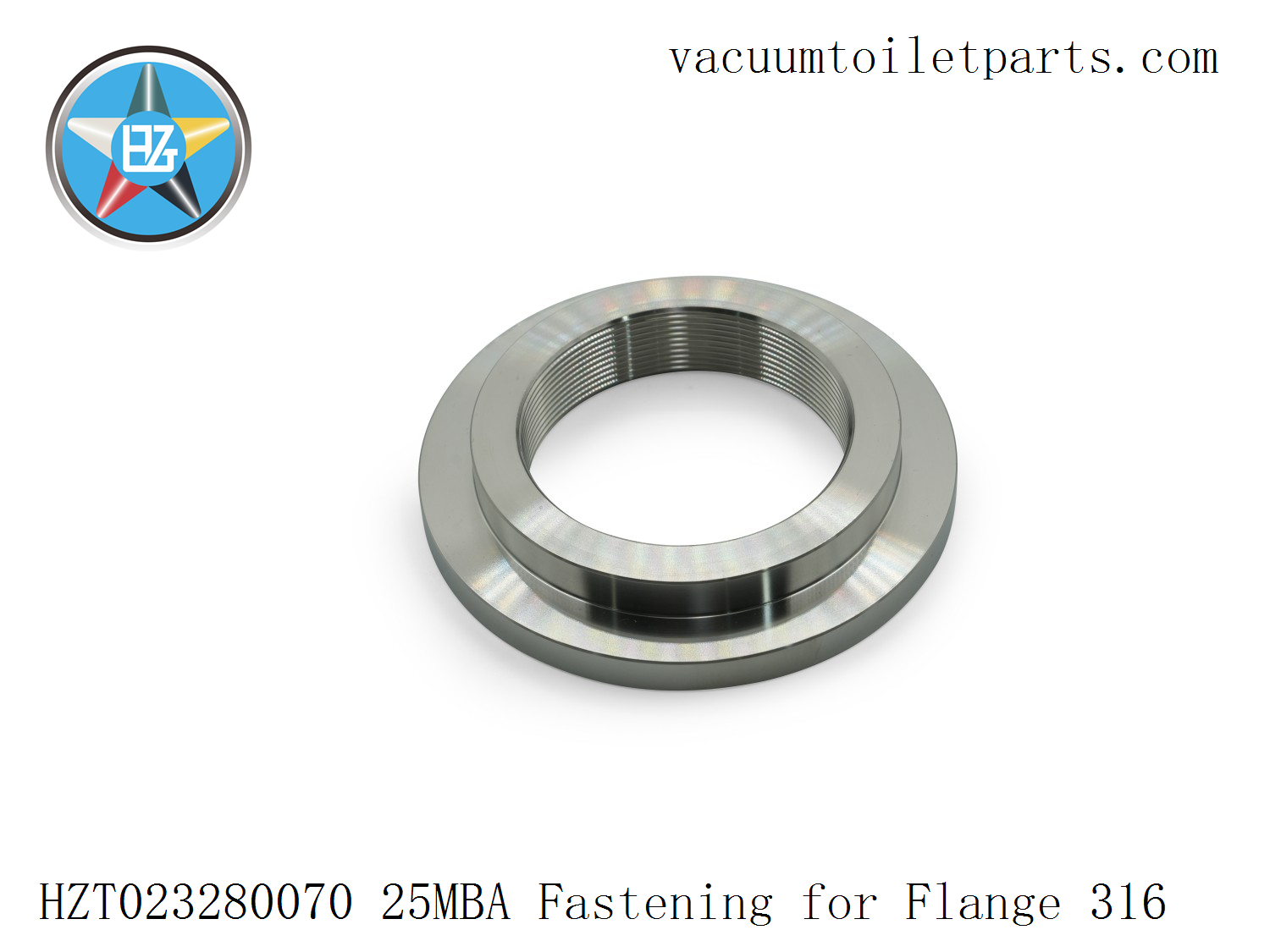

HZT023280070 法兰紧固件是25MBA真空污水泵中用于连接吸入室和压力室与阀体组件的关键机械紧固件。该部件可确保法兰接口之间的高强度连接和稳定密封。它常用于吸入室（HZT023280040）、压力室（HZT023219100）、阀座（HZT023280061）和转子壳体（HZT023219000）等结构连接处。
该部件在高真空和黑水环境中长时间运行，需要具备耐腐蚀性、机械强度和尺寸稳定性，以确保泵的长期稳定运行。
2. 材料和工艺
HZT023280070 法兰紧固件采用 316 不锈钢制成，并经过 CNC 加工、滚丝、热处理和表面钝化。
这种材料具有极强的抗氯离子腐蚀性能，因此适用于海洋和近海环境的长期使用。螺纹采用精密加工，螺距公差为±0.03mm，确保装配顺畅。
每套紧固件包含螺栓、螺母和垫圈。喷砂和电抛光处理显著提高了表面硬度和防锈性能。所有紧固件均通过盐雾试验（≥480 小时），确保在海水、高湿度和黑水环境中长期保持稳定的锁紧力。
3. 结构和技术特点
a) 高强度螺纹结构确保法兰连接的抗拉强度和抗振性能；
b) 完全采用316不锈钢制造，耐盐雾、酸、碱和化学腐蚀；
c) 精密滚丝工艺，结合EPDM法兰垫片，形成双重密封、防漏结构；
d) 适用于真空系统的内外连接；
e) 可重复使用，易于维护，适用于整个25MBA系列。该紧固件经动态负载测试验证，在频繁的泵启停循环下仍能保持稳定的预紧力，确保法兰接口长期无泄漏运行。
4. 应用领域：
a) 船舶和游艇用船用真空排放泵；
b) 客船、游轮、海上平台和钻井船用真空污水处理系统；
c) 陆基真空厕所、污水输送和环境真空管道网络；
d) 休闲车辆 (RV) 和移动卫生系统的真空连接；
e) 需要耐腐蚀紧固结构的工业流体和真空密封设备。
该组件符合主要的国际真空系统结构标准，是 OEM 和售后市场替换中常用的标准组件。
5. 相关材料和适配器组件
* HZT023280040 吸气室
* HZT023219100 压力室
* HZT023219000 转子壳体
* HZT023280061 挡板阀座
* HZT037219SET O型圈密封套件
这些组件共同构成了 25MBA 真空泵的密封和结构支撑系统，其中法兰紧固件在其中起着关键作用。
6. 专业总结
HZT023280070 法兰紧固件（法兰连接件）是 25MBA 真空污水泵结构连接系统的核心部件。该紧固件采用 316 不锈钢材质，经 CNC 精密加工和表面防腐处理，确保其具有高强度、抗振性和长期耐腐蚀性。该部件可确保泵法兰接口在高真空和高湿度环境下长期无泄漏运行。适用于船舶、游艇、海上平台和陆地上的真空厕所系统，并符合主要国际真空系统标准。
作为 OEM 装配和维护替换件，该产品在国际贸易市场上具有很高的通用性和技术竞争力。
7. 技术支持和供应
HZT提供全套设备、系统设计和配件服务：
* 为船舶真空泵和污水真空泵站提供全面的解决方案
* 提供OEM系统和船厂支持
* 快速的零部件供应和维修服务
📧 技术支持邮箱：hzt@vacuumtoiletparts.com
🌐 官方网站：www.hairunsen.com
1. HZT029151001 – 挡板阀座
2. HZT037302200 – 挡板阀瓣
3. HZT029151003 – 压板
4. HZT029150310 – 吸气室盖
5. HZT037219210 – O型圈
6. HZT029150320 – 吸气室
7. HZT020202900 – 内六角密封圈
8. HZT029151900 – 锁紧螺母
9. HZT029150400 – 旋转叶片
10. HZT029150500 – 固定叶片
11. HZT029152401 – 带弹簧垫圈的半螺纹六角螺栓 (M10x170)
12. HZT029150601 – 端法兰
13. HZT029150701 – 转子（叶轮）
14. HZT029150800 – 转子壳体
15. HZT029151800 – 垫片
16. HZT038201500 – 轴封
17. HZT034507420 – 软管卡箍
18. HZT034507500 – 软管
19. HZT029150391 – 轴封法兰
20. HZT029150901 – 压力室（排水室）
21. HZT029150310-02 – 吸入盖（金属板）
22. HZT029150450 – 切割器组件
23. HZT/- – 电机 – 2.2kW – 船用电机
24. HZT029015001 – 15MBD 真空泵
25. HZT023280061 – 挡板阀座
26. HZT037302100 – 挡板阀瓣
27. HZT023280091 – 压板
28. HZT023280050 – 吸气室盖
29. HZT037219260 – O 型圈
30. HZT023280070 – 法兰紧固件
31. HZT023280080 – 法兰
32. HZT023280040 – 吸气室
33. HZT020202900 – 堵头
34. HZT020203100 – 旋转叶片
35. HZT020203100 – 固定叶片
36. HZT021201000 – 叶片支架
37. HZT036202010 – 半螺纹六角螺栓（带弹簧垫圈）M12x220
38. HZT023200210 – 吸入室端板
39. HZT023219000 – 转子壳体
40. HZT021265401 – 转子（叶轮）
41. HZT021217000 – RG 3/8” 堵头
42. HZT023219000 – 压力室（排出室）
43. HZT023260400 – 隔离套筒
44. HZT038218900 – 轴封
45. HZT023280030 – 轴封法兰
46. HZT023280050-02 – 吸气室盖（金属板）
47. HZT/- – 电机 – 3.0 kW – 船用电机
48. HZT023280010 – 25 MBA 真空泵
