1. 产品概述

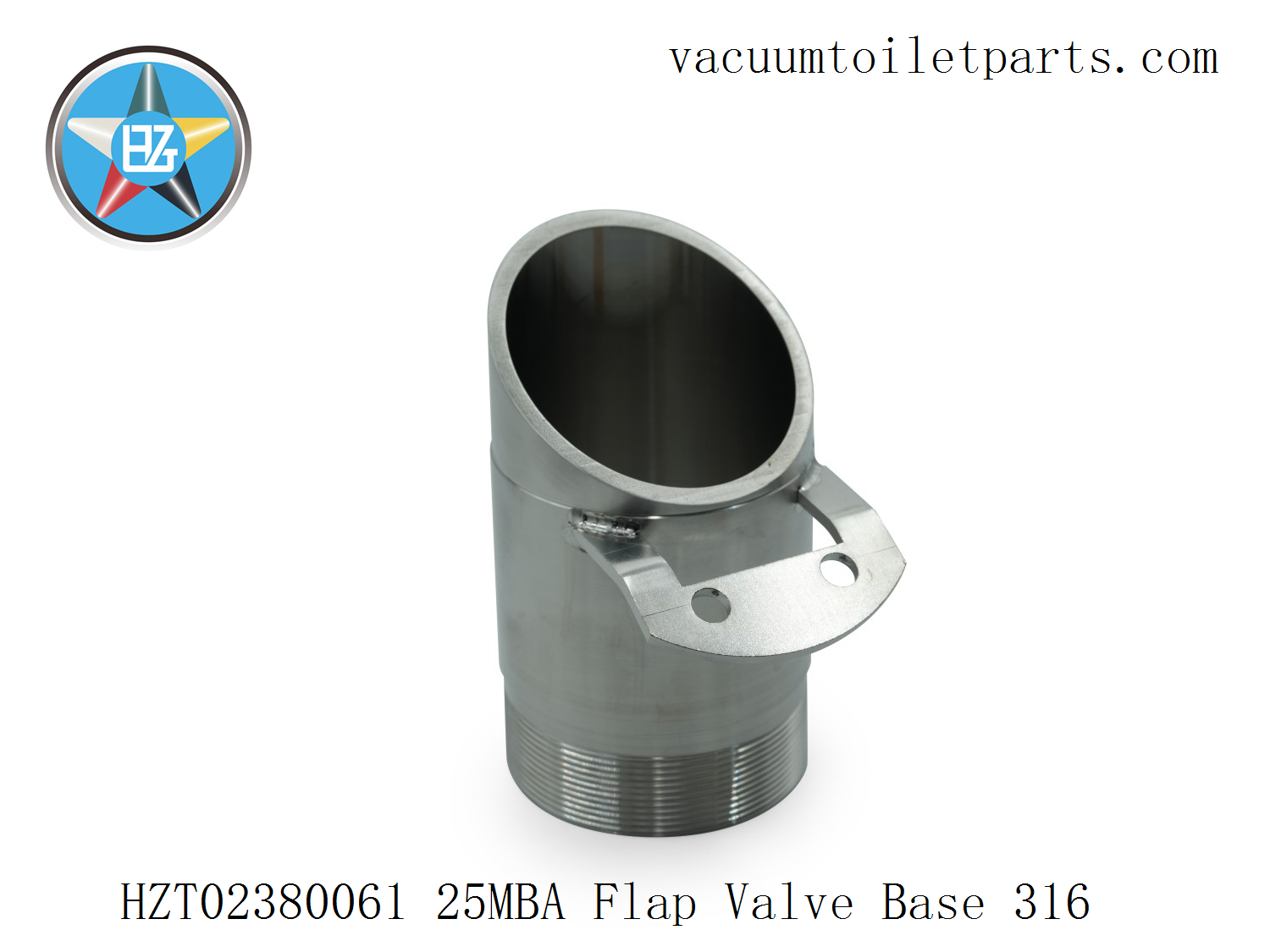

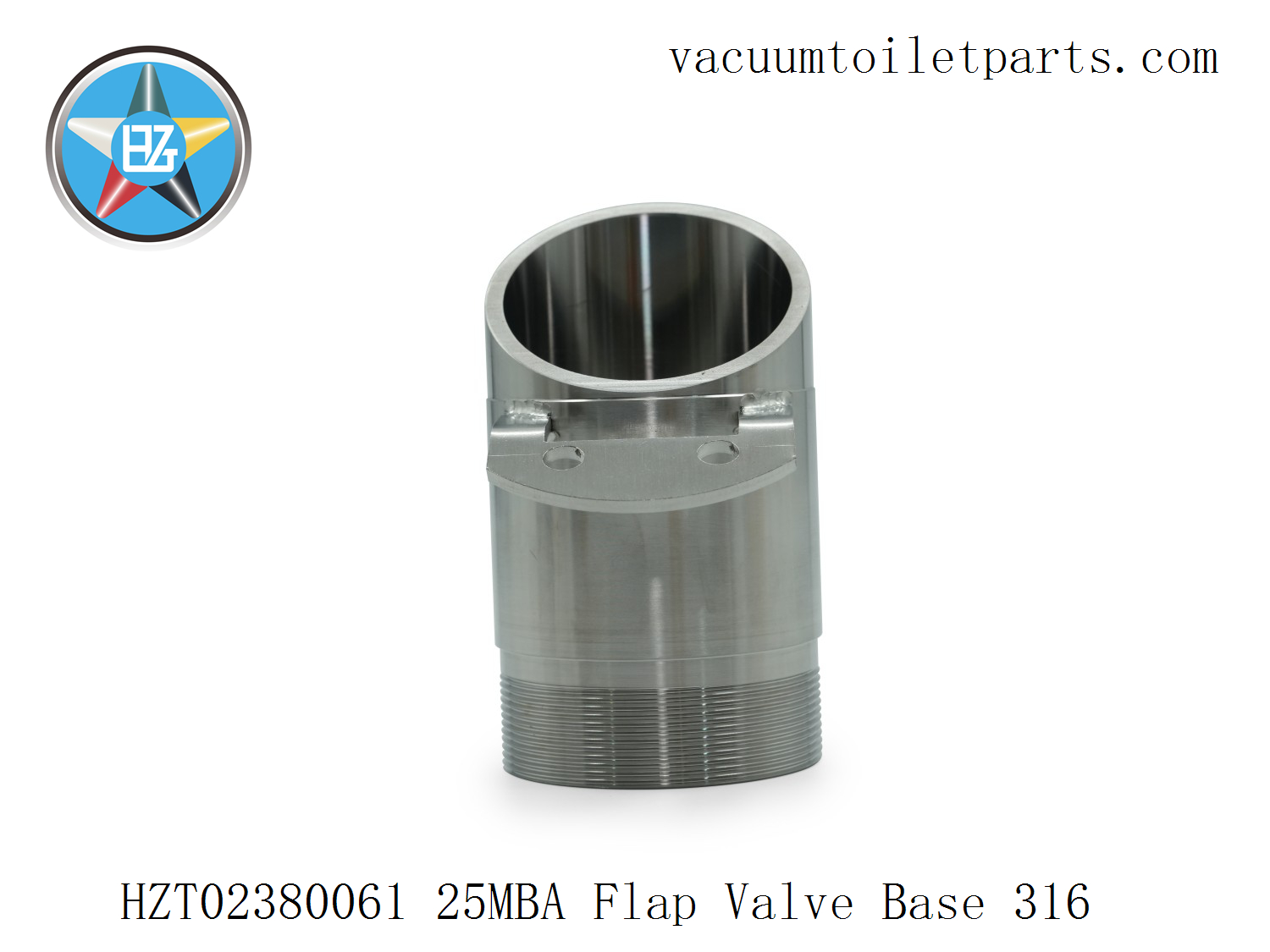

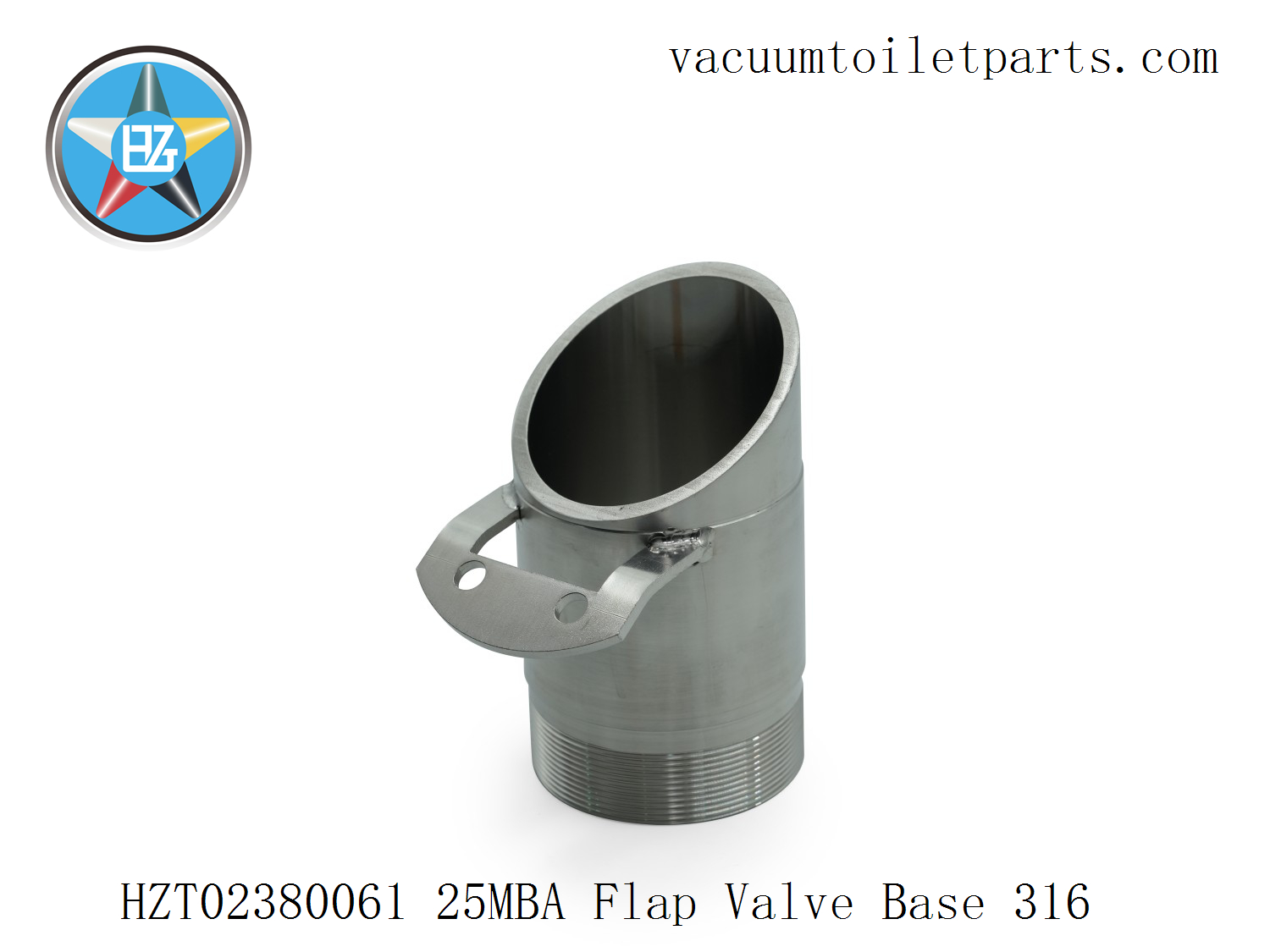

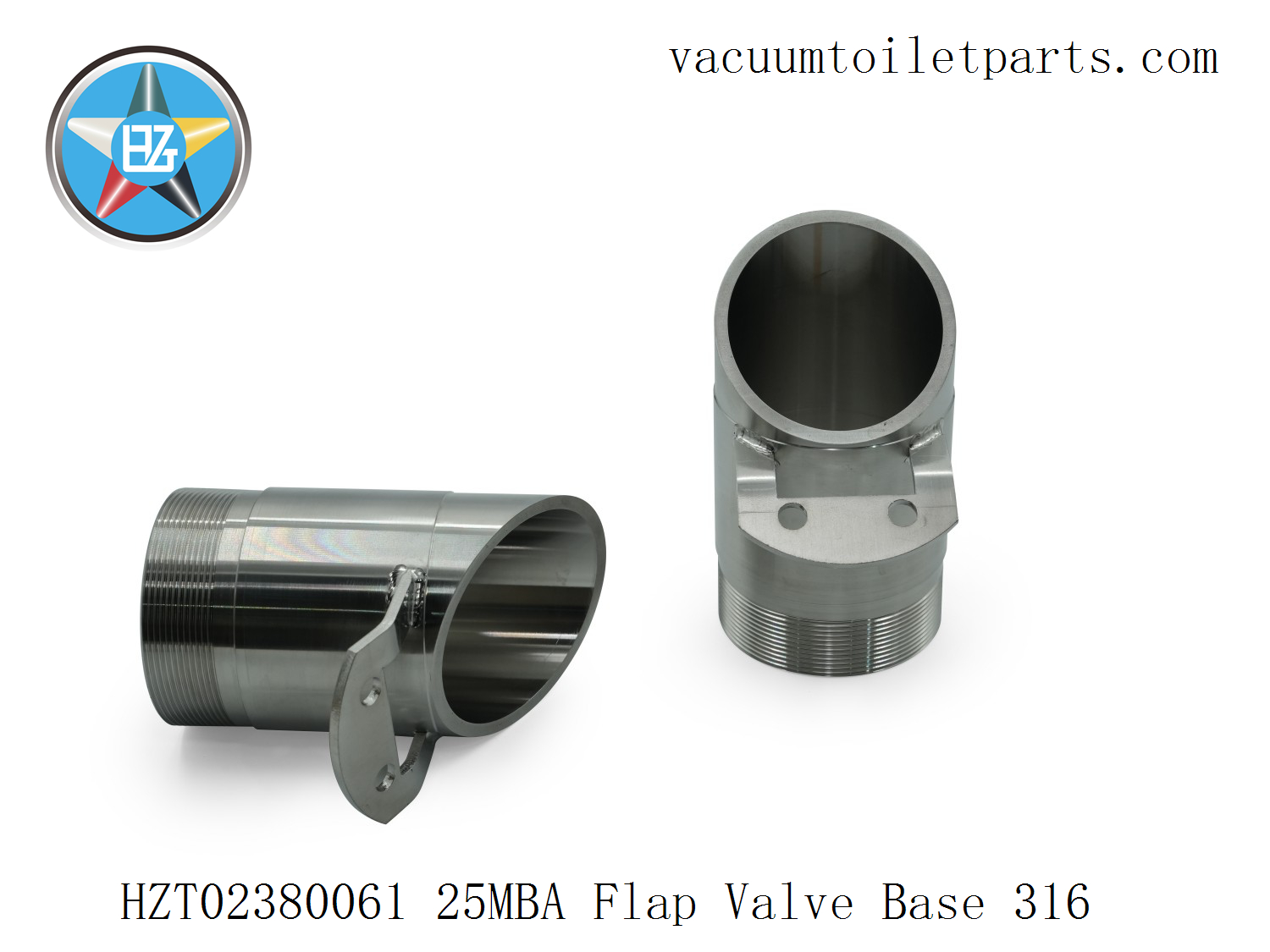

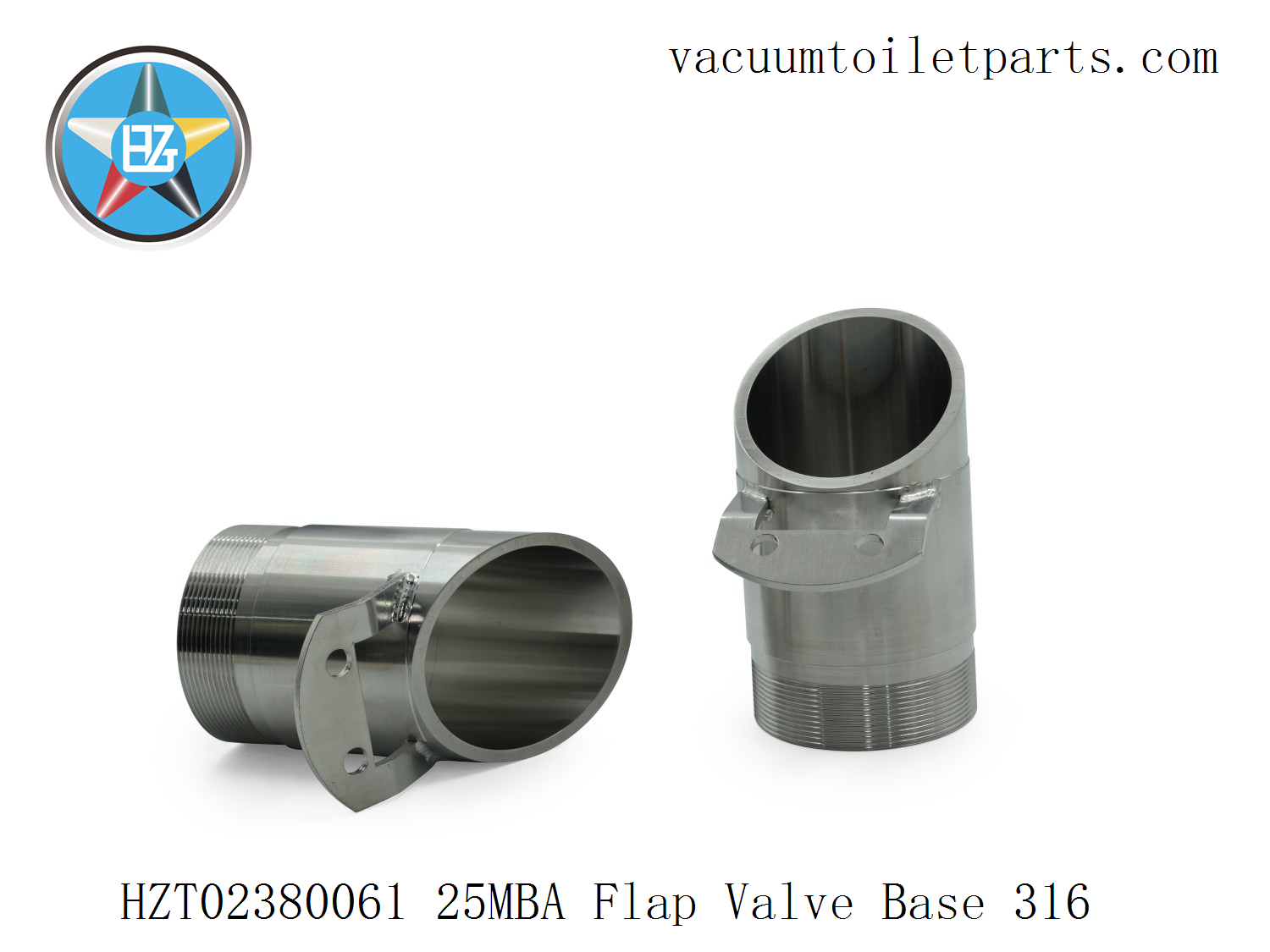

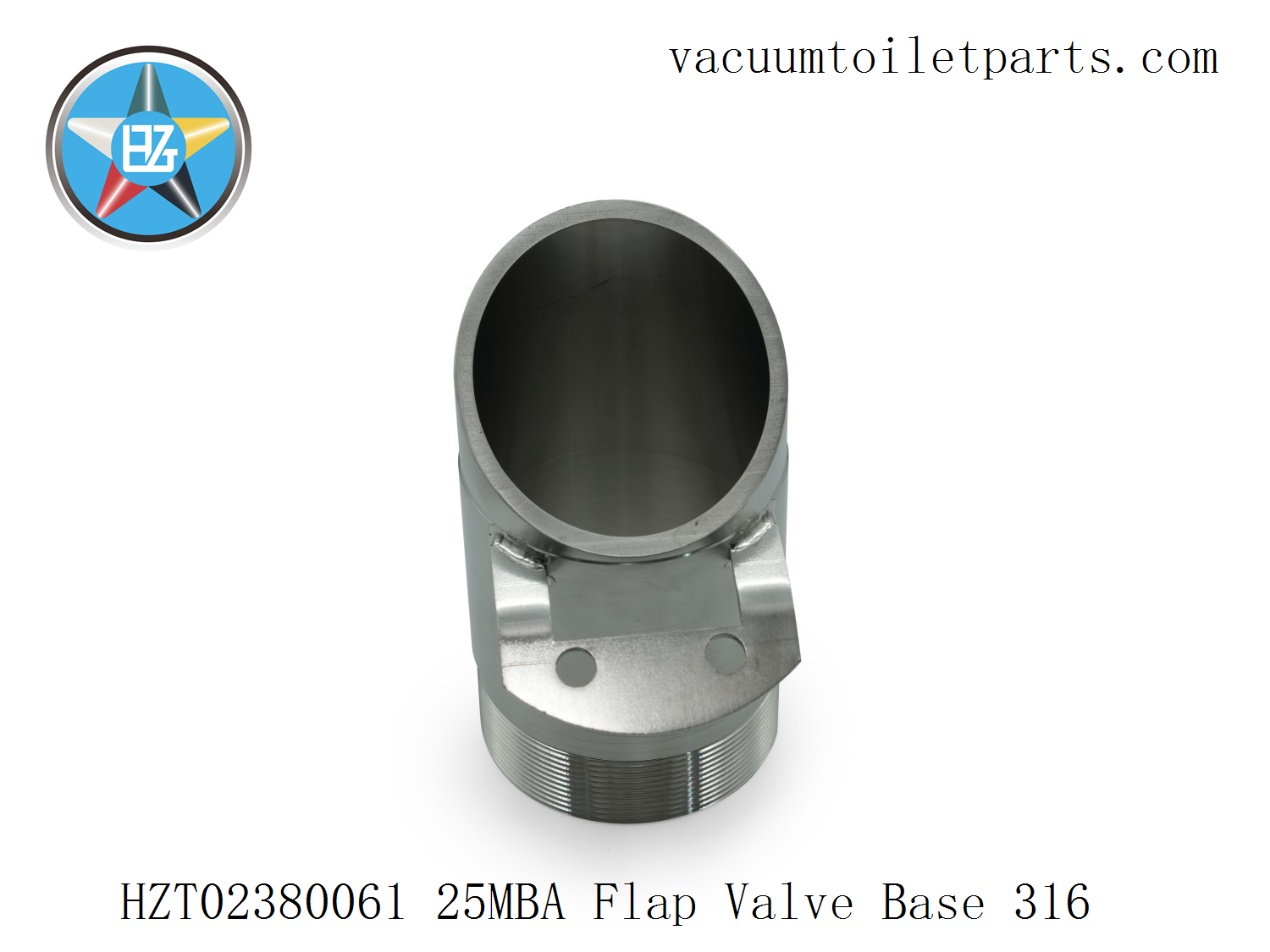

HZT023280061 挡板阀座是 25MBA 真空泵吸入阀组件的关键支撑部件。它位于吸入室 (HZT023280040) 下方，为挡板阀瓣 (HZT037302100) 提供参考面和密封面。该部件采用 316 不锈钢精密加工而成，兼具耐腐蚀性和高精度密封性能。阀门工作时，阀座的锥形密封面与阀瓣动态配合，有效控制吸入和排出通道中的单向流动，防止回流，提高系统抽气效率。
2. 结构与特点
1. 整体精密机械
*采用316实心棒材，经粗加工和精加工工艺组合而成。阀口、密封台阶和导向弧在一次加工中完成定位。
*确保阀瓣的平整度和与阀芯中心的同轴性。
2. 集成密封参考腔和分流腔
底座的上端作为阀瓣开启和关闭的参考点，下端作为与分流室的过渡面。光滑的圆角设计可防止湍流和空化现象。
3. 精密螺纹装配接口
* 下端采用螺纹连接，并用法兰紧固件 (HZT023280070) 固定，确保组装牢固，拆卸可重复进行。
* 在螺纹啮合区域设置精密导向部分，以确保可靠定位并防止泵体壁上的应力集中。
4. O型圈密封
* 阀座下方设有 O 形圈（HZT037219280）密封槽，与吸气室壁形成静态密封，防止负压泄漏。
5. 易于维护
* 整个阀门组件可以拆卸并现场组装；无需拆卸泵组件即可更换阀瓣和阀座，便于快速维护。
3. 材料与制造
* 材质：316不锈钢（或316L）
* 制造工艺：CNC车削→精镗→倒角去毛刺→密封面磨削→清洗和防腐处理
* 表面要求：
* 密封表面粗糙度 Ra ≤ 0.8 μm
* 螺纹加工后去毛刺和量规校准
* 检验标准：三阶段验证：首件检验、过程检验和最终检验，按照 GJB9001C 过程控制要求执行。
4. 装配关系

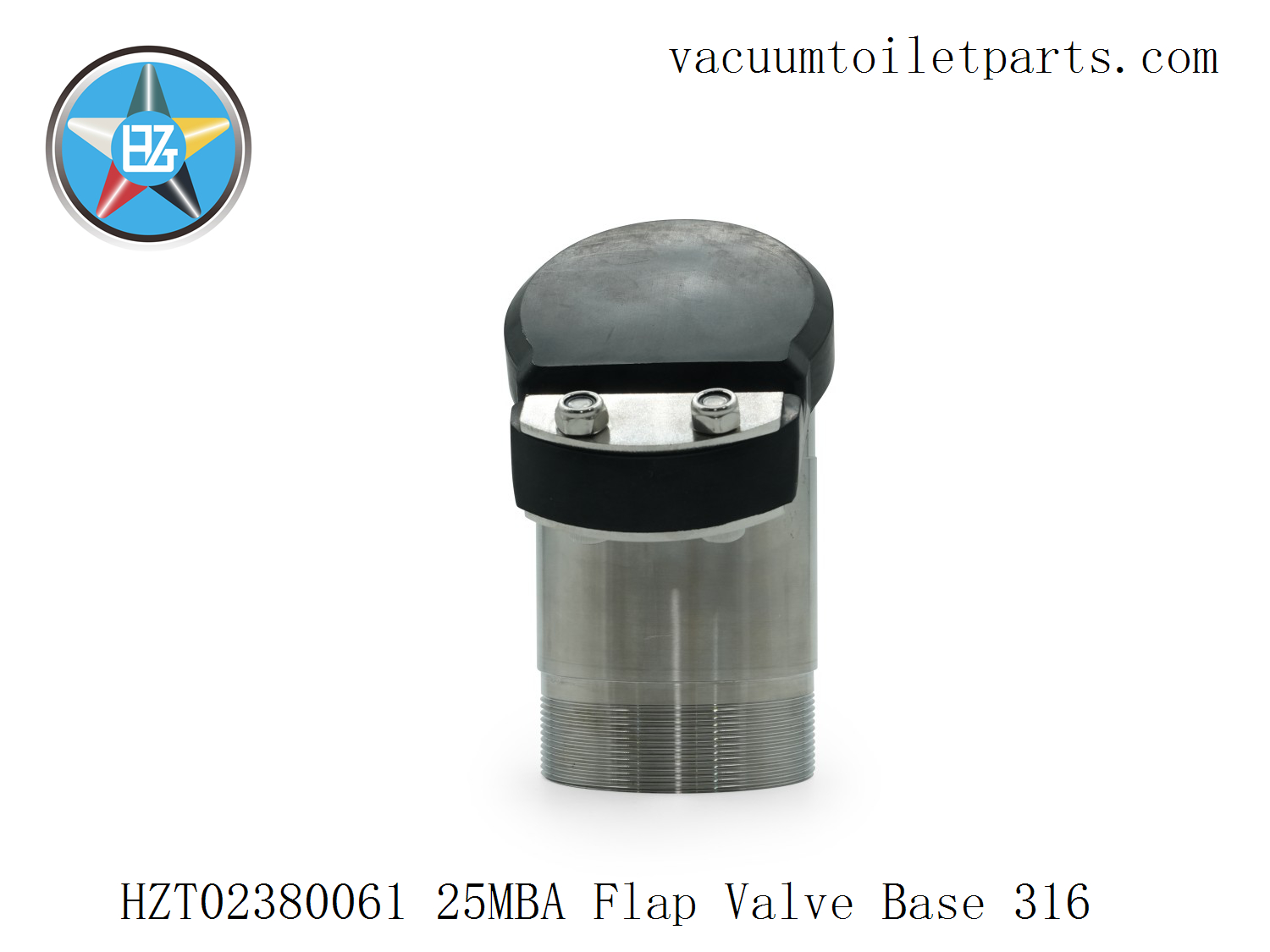

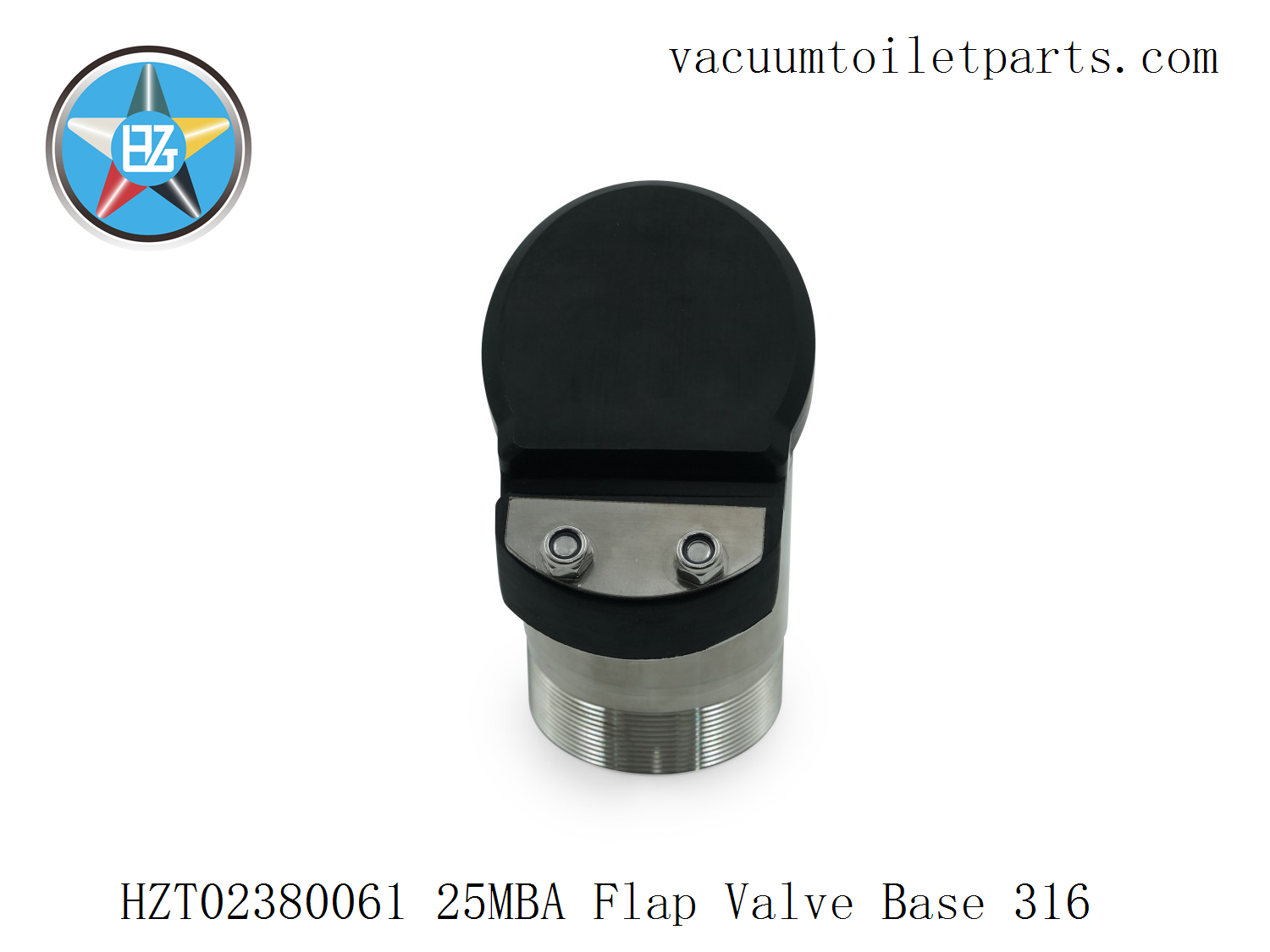

* 该部件与阀瓣 (HZT037302100)、压板 (HZT023280091) 和 O 形圈 (HZT023712962) 组成止回阀组件。* 下端通过法兰紧固件 (HZT023280070) 螺纹连接，并装配到吸入腔 (HZT023280040) 中。
* 法兰紧固件的外法兰止挡与吸入腔的端面形成金属定位基准。装配过程中应施加规定的扭矩，以防止阀座轴向移动。
* 阀门装配顺序：
O 形圈 → 阀瓣 → 阀瓣 → 压板 → 拧紧法兰紧固件螺纹。
5. 应用
* 船舶和游艇真空污水处理系统
* 海上平台卫生和污水处理设备
* 工业真空输送和低脉动液体泵送系统
该组件在湿度高、盐雾大、颗粒物多的环境中长时间运行，对材料的耐腐蚀性和密封可靠性提出了极高的要求。
6. 技术数据（典型值）| 技术数据（仅供参考）
| 项目 | 参数 | 描述 |
| —– | ———- | —— |
| 材质 | 316不锈钢 | 车削件 |
| 表面粗糙度 | Ra ≤ 0.8 μm | 密封面 |
| 平面度 | ≤ 0.05 mm | 盘片接触面 |
| 装配扭矩 | 18–25 N·m | 法兰紧固件 |
| 工作介质 | 黑水/含固体废水 | 船舶真空系统 |
| 温度范围 | 0–80°C | 正常工作环境 |
7. 检查与维护 | 检查与维护
* 每批产品均按照Q/WHJT–25MBA–INS检验程序进行尺寸和外观检验；
* 必须在光学放大镜下检查阀座密封表面，确保无凹痕或划痕；
* 建议每3000小时进行一次检查。运行后，检查阀瓣的开启和关闭是否正常。如果存在沟槽或锈蚀，则需打磨后进行修复或更换。
8. 技术支持和供应
HZT提供全套设备、系统设计和配件服务：
* 为船舶真空泵和污水真空泵站提供全面的解决方案
* 提供OEM系统和船厂支持
* 快速的零部件供应和维修服务
