一、产品概述

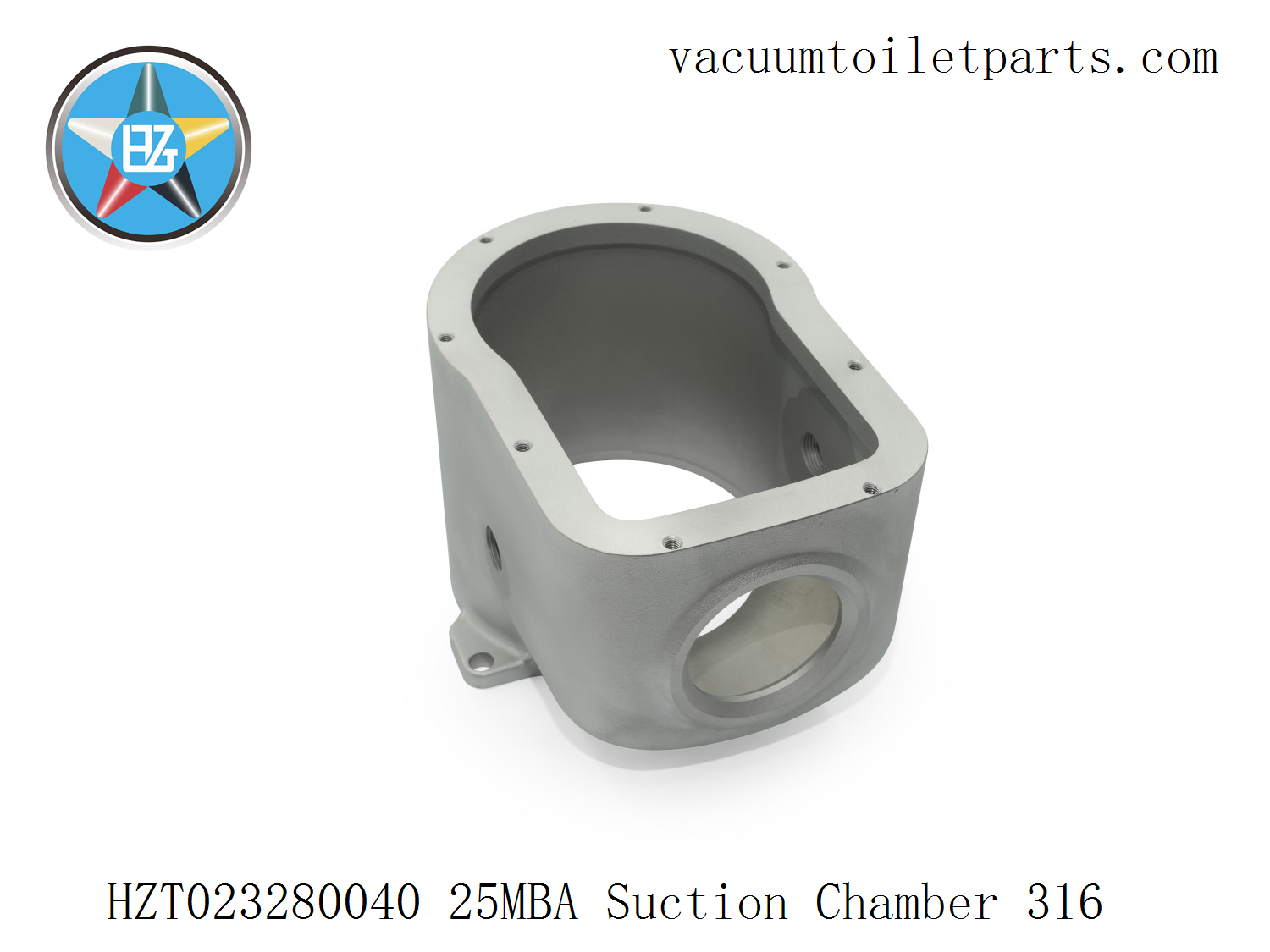

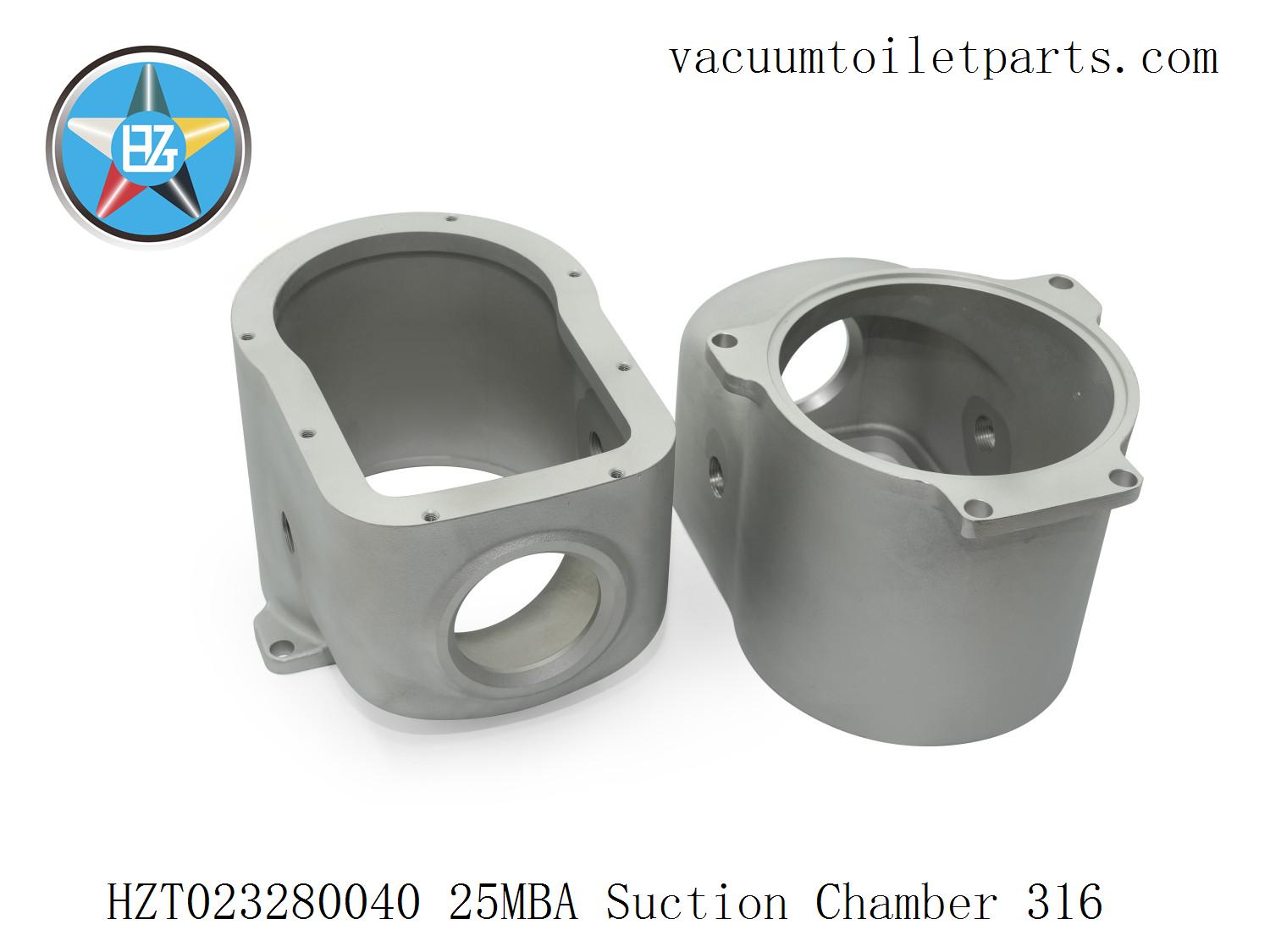

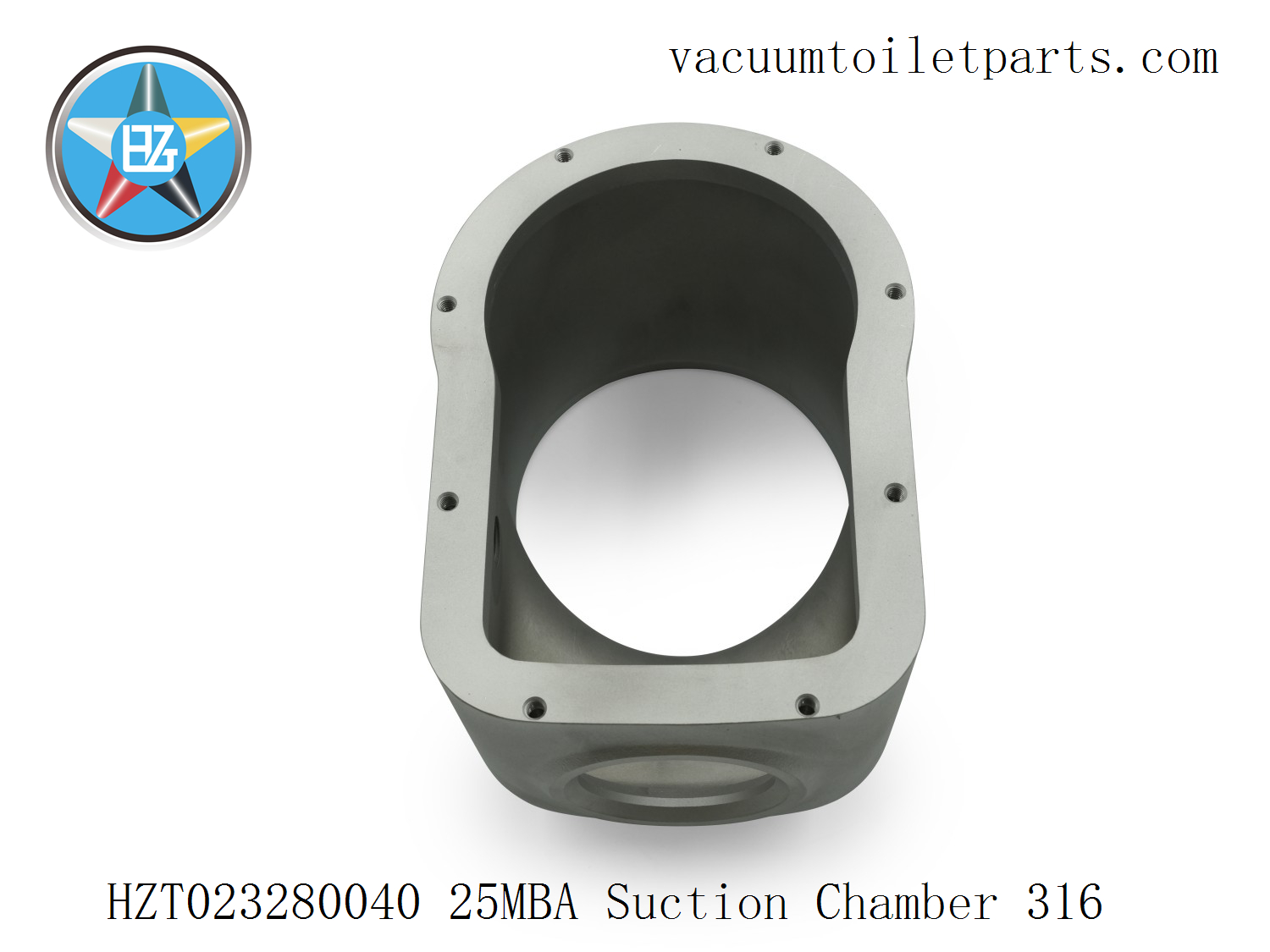

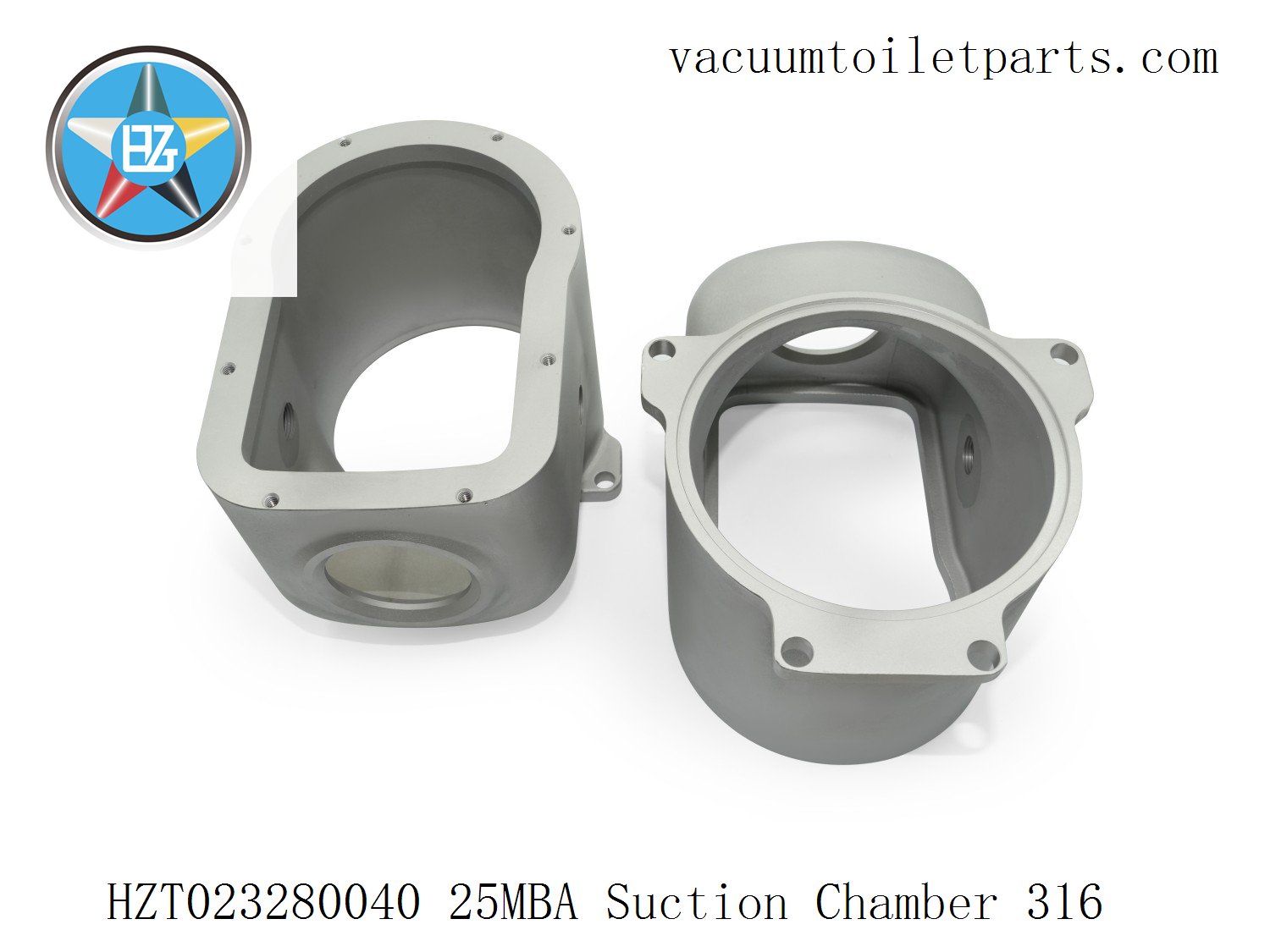

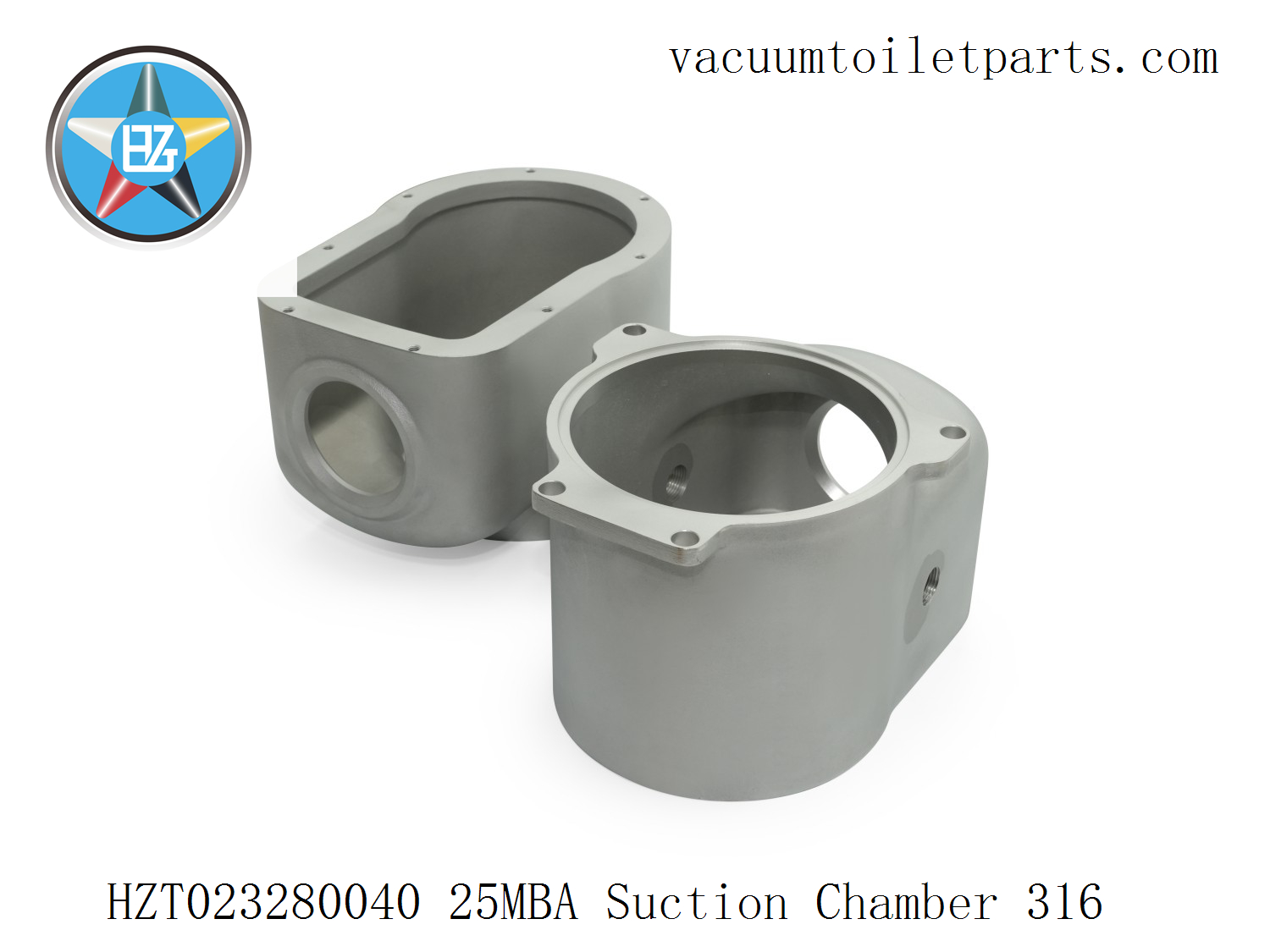

HZT023280040 吸入室是 HZT023280010（25MBA 船用真空污水泵）的核心前端部件。它将污水、黑水或生活用水的气液混合物从管道系统吸入泵体，并引导其进入 HZT023219000（转子壳体）进行真空传输。
该部件采用316不锈钢整体铸造工艺制造。其内部流道经过流体模拟设计，并优化了真空阻力。即使在强负压条件下，也能确保高真空吸力和高流动稳定性。它是整个装置快速形成真空的关键部件。
二、结构和材料
| 项目 | 内容 |
| —- | ————————————————— |
| 材料 | 316不锈钢（AISI 316）整体铸造 |
| 工艺 | 中温蜡精密铸造 + CNC精密车削 + 表面电解喷砂 |
| 接口 | 前连接 HZT029151001（挡板阀底座）<br> 后组件 HZT023219000（转子壳体） |
| 密封 | 配套O型圈 HZT037219210（NBR / EPDM） |
| 固定方式 | 双孔紧固（M8螺栓对称锁定） |
| 结构特点 | 内部真空过渡通道采用圆角设计，可降低涡流、降低噪音并提高吸力效率 |
三、功能和性能
1️⃣ 高真空吸力效率
采用 CFD（计算流体动力学）动力学优化分析了吸力室的内部流线结构，最大限度地提高了负压产生效率，与传统结构相比，真空响应速度提高了约 20%。
2️⃣ 耐腐蚀316不锈钢结构
适用于海水、黑水、生活污水等复杂介质，防止长期运行过程中发生电化学腐蚀和开裂。
3️⃣ 可靠的密封设计
结合 O 形圈 (HZT037219210)，泵的内部真空与外部环境完全隔离。
4️⃣ 易于组装和维护
滑入 HZT023219000 转子壳体，双孔紧固结构可实现快速对准。
5️⃣ 多系统兼容性
与 HZT25MBA 和 HZT25MBA-02 型号水泵均兼容，确保了良好的兼容性和易于维护。
IV. 典型配合部件
* 🔹 HZT023219000 — 转子壳体
* 🔹 HZT023219100 — 压力室
* 🔹 HZT023280030 — 轴封法兰
* 🔹 HZT038218900 — 机械轴封
* 🔹 HZT037219210 — O型圈（NBR/EPDM）
* 🔹 HZT023280061 — 挡板阀底座
这些部件协同工作，形成一个完整的真空吸入系统，使泵在启动后能够迅速建立稳定的真空压力。
5. 应用
HZT023280040 吸气室主要用于真空泵系统的入口，广泛应用于：
* 🚢 船舶及游艇真空污水系统
* ⚓ 海上真空排放及收集装置
* 🚽 陆地及房车真空厕所系统
* 🧱 真空泵站及真空污水处理系统
6. 技术支持和供应
HZT提供全套设备、系统设计和配件服务：
* 为船用真空泵和污水真空泵站提供全面的解决方案
* 提供OEM系统和船厂支持
* 提供快速的零部件供应和维修服务
📧 技术支持邮箱：hzt@vacuumtoiletparts.com
🌐 官方网站：www.hairunsen.com
1. HZT029151001 – 挡板阀座
2. HZT037302200 – 挡板阀瓣
3. HZT029151003 – 压板
4. HZT029150310 – 吸气室盖
5. HZT037219210 – O型圈
6. HZT029150320 – 吸气室
7. HZT020202900 – 内六角密封圈
8. HZT029151900 – 锁紧螺母
9. HZT029150400 – 旋转叶片
10. HZT029150500 – 固定叶片
11. HZT029152401 – 带弹簧垫圈的半螺纹六角螺栓 M10x170
12. HZT029150601 – 端法兰
13. HZT029150701 – 转子（叶轮）
14. HZT029150800 – 转子壳体
15. HZT029151800 – 垫片
16. HZT038201500 – 轴封
17. HZT034507420 – 软管卡箍
18. HZT034507500 – 软管
19. HZT029150391 – 轴封端法兰
20. HZT029150901 – 压力室（排料室）
21. HZT029150310-02 – 吸入盖（金属板）
22. HZT029150450 – 切割器组件
23. HZT/- – 电机 – 2.2 kW – 船用马达
24. HZT029015001 – 15MBD 真空泵
25. HZT023280061 – 挡板阀座
26. HZT037302100 – 挡板阀瓣
27. HZT023280091 – 压板
28. HZT023280050 – 吸气室盖
29. HZT037219260 – O 型圈
30. HZT023280070 – 法兰紧固件
31. HZT023280080 – 法兰
32. HZT023280040 – 吸气室
33. HZT020202900 – 堵头
34. HZT020203100 – 旋转叶片
35. HZT020203100 – 固定叶片
36. HZT021201000 – 叶片支架
37. HZT036202010 – 半螺纹六角螺栓（带弹簧垫圈）M12x220
38. HZT023200210 – 吸入室端板
39. HZT023219000 – 转子壳体
40. HZT021265401 – 转子（叶轮）
41. HZT021217000 – RG 3/8” 堵头
42. HZT023219000 – 压力室（排出室）
43. HZT023260400 – 隔离套筒
44. HZT038218900 – 轴封
45. HZT023280030 – 轴封法兰
46. HZT023280050-02 – 吸气室盖（金属板）
47. HZT/- – 电机 – 3.0kW – 船用电机
48. HZT023280010 – 25MBA 真空泵
