一、产品概述
HZT023280030轴封法兰是HZT023280010（25MBA船用真空污水泵）的关键部件。
它安装在HZT038218900（机械轴封）和电机端盖之间。其主要功能是为轴封的静环提供稳定的定位，并与泵体形成高真空端面密封。
该法兰在泵的整体组装过程中对密封件的支撑起着至关重要的作用。它确保机械密封的静环得到压缩和对准，即使在高速旋转和真空条件下也能保证稳定的密封性能，防止气体或液体泄漏。
二、结构和材料
| 组件名称 | 材料 | 工艺描述 |
| —- | —————– | ————————- |
| 法兰本体 | 316不锈钢 (AISI 316) | 全精密数控加工，具有耐腐蚀性、防锈性和高疲劳强度 |

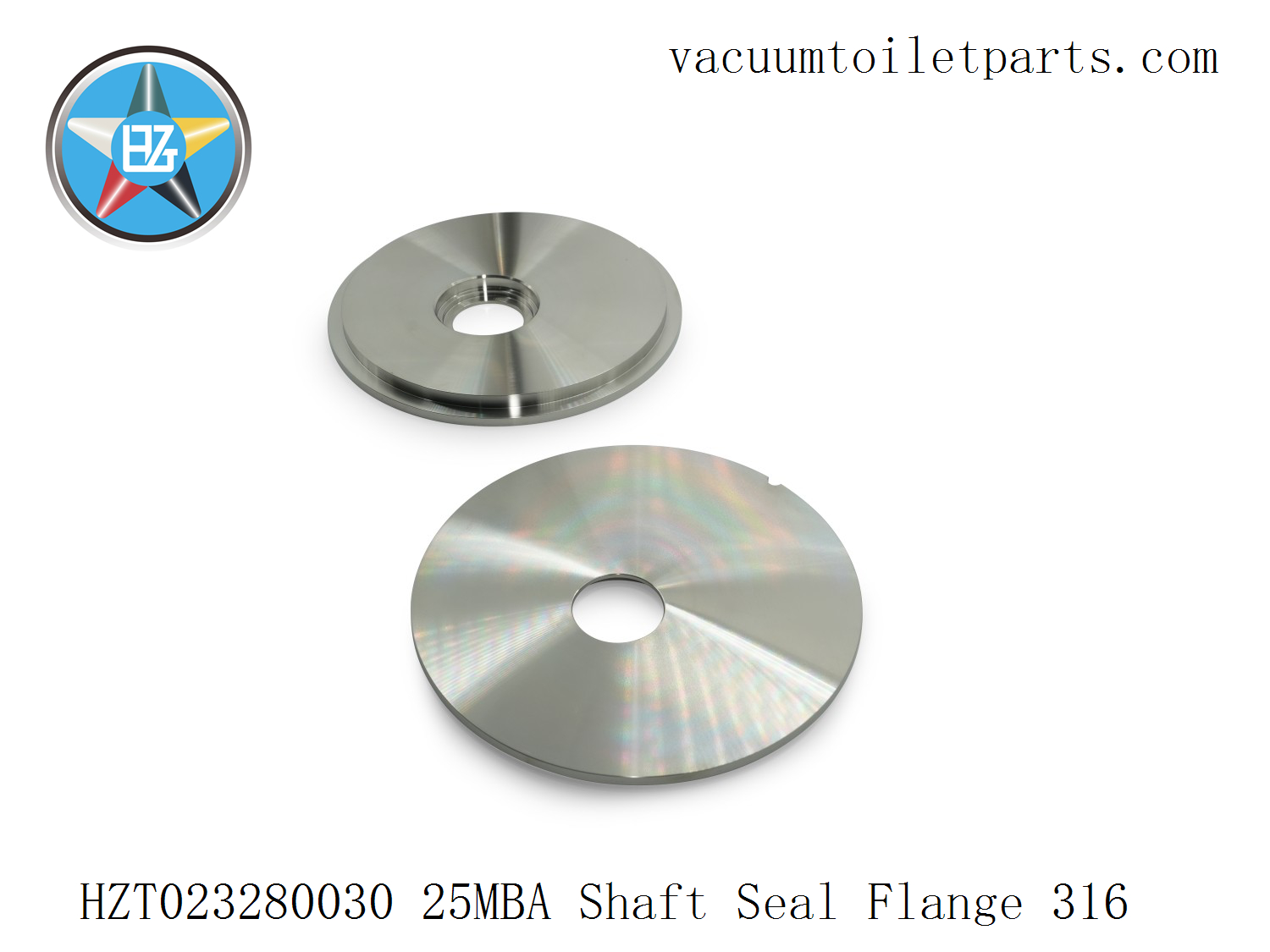

| 密封槽 | 机加工和精车 | 内部精密车削，用于安装O型圈 (NBR/EPDM) |
| 连接面 | 数控精密端面加工 | 确保与HZT038218900机械密封固定环完美配合 |
| 固定方式 | 四点对称螺栓锁紧 | 提供均匀预紧力，防止装配错位和泄漏 |
处理特征
* 全数控加工
* 表面粗糙度 Ra ≤ 0.8μm
* 动态密封系统同轴度保证 ≤ 0.03mm
* 针对真空和负压环境进行了优化
三、装配与组装
HZT023280030 用作轴封支撑法兰。其前端与 HZT038218900 机械轴封固定环配合，后端与电机端盖连接，形成轴封支撑。
在整个泵体中，它与以下部件配合：
* 🔹 HZT023219000（转子壳体）
* 🔹 HZT023260400（隔套）
* 🔹 HZT023219100（压力室）
* 🔹 HZT021265401（转子）
法兰内的 O 形圈（例如 HZT037219260）密封槽与轴封外圈配合，确保可靠且无泄漏的密封系统。
四、性能特点
1. 高密封精度 – 精密加工的密封槽和法兰表面确保机械密封静环的精确定位，防止偏心和气蚀。2
. 耐腐蚀的316不锈钢结构 – 耐海水腐蚀和黑水酸碱侵蚀，使用寿命是普通碳钢的三倍以上。3
. 高真空保持力 – 确保HZT023280010在-0.09 MPa真空度下稳定长期运行。4
. 模块化安装 – 标准化的接口尺寸便于维护和更换，兼容所有HZT25MBA系列型号。5
. 应用广泛 – 适用于船舶、游艇、海上平台和陆上真空污水处理系统。
5. 典型应用
HZT023280030 是整个 HZT25MBA 船用真空排放泵**密封结构的核心连接器，主要用于：
* 🚢 船舶及游艇真空污水系统
* 🛳 海上真空收集装置
* 🧱 陆地真空厕所系统
* ⚙️ 真空泵站/污水站
6. 技术支持和供应
HZT提供全套设备、系统设计和配件服务：
* 为船舶真空泵和污水真空泵站提供全面的解决方案
* 提供OEM系统和船厂支持
* 快速的零部件供应和维修服务
📧 技术支持邮箱：hzt@vacuumtoiletparts.com
🌐 官方网站：www.hairunsen.com
1. HZT029151001 – 挡板阀座
2. HZT037302200 – 挡板阀瓣
3. HZT029151003 – 压板
4. HZT029150310 – 吸气室盖
5. HZT037219210 – O型圈
6. HZT029150320 – 吸气室
7. HZT020202900 – 内六角密封圈
8. HZT029151900 – 锁紧螺母
9. HZT029150400 – 旋转叶片
10. HZT029150500 – 固定叶片
11. HZT029152401 – 带弹簧垫圈的半螺纹六角螺栓 M10x170
12. HZT029150601 – 端法兰
13. HZT029150701 – 转子（叶轮）
14. HZT029150800 – 转子壳体
15. HZT029151800 – 垫片
16. HZT038201500 – 轴封
17. HZT034507420 – 软管卡箍
18. HZT034507500 – 软管
19. HZT029150391 – 轴封端法兰
20. HZT029150901 – 压力室（排料室）
21. HZT029150310-02 – 吸入盖（金属板）
22. HZT029150450 – 切割器组件
23. HZT/- – 电机 – 2.2 kW – 船用马达
24. HZT029015001 – 15MBD 真空泵
25. HZT023280061 – 挡板阀座
26. HZT037302100 – 挡板阀瓣
27. HZT023280091 – 压板
28. HZT023280050 – 吸气室盖
29. HZT037219260 – O 型圈
30. HZT023280070 – 法兰紧固件
31. HZT023280080 – 法兰
32. HZT023280040 – 吸气室
33. HZT020202900 – 堵头
34. HZT020203100 – 旋转叶片
35. HZT020203100 – 固定叶片
36. HZT021201000 – 叶片支架
37. HZT036202010 – 半螺纹六角螺栓（带弹簧垫圈）M12x220
38. HZT023200210 – 吸入室端板
39. HZT023219000 – 转子壳体
40. HZT021265401 – 转子（叶轮）
41. HZT021217000 – RG 3/8” 堵头
42. HZT023219000 – 压力室（排出室）
43. HZT023260400 – 隔离套筒
44. HZT038218900 – 轴封
45. HZT023280030 – 轴封法兰
46. HZT023280050-02 – 吸气室盖（金属板）
47. HZT/- – 电机 – 3.0kW – 船用电机
48. HZT023280010 – 25MBA 真空泵
