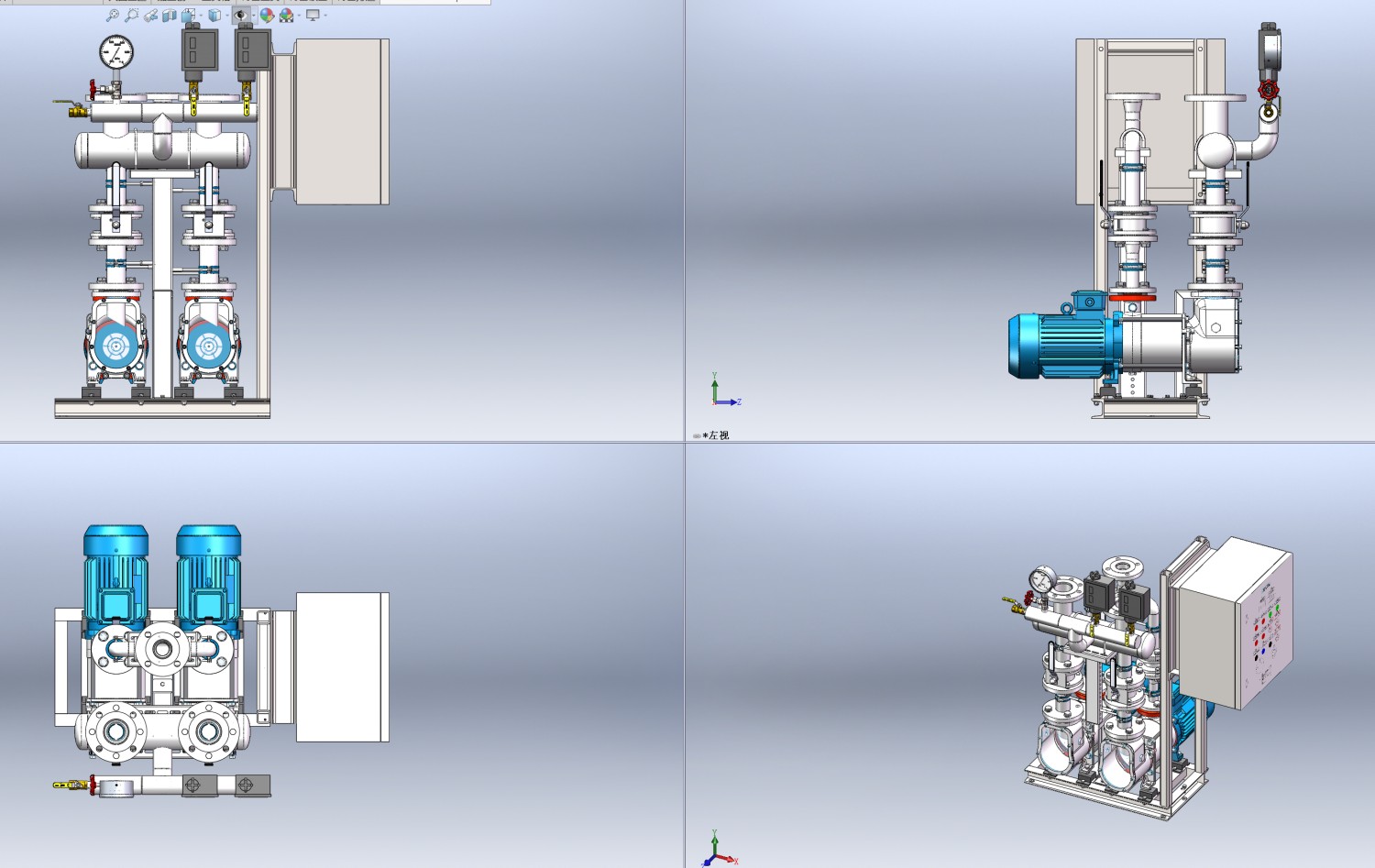

1. 产品概述
HZT023280010-25MBA 双泵真空站是一款高性能泵组，专为中大型真空污水系统设计。它广泛应用于船舶、海上平台、客船、营地和陆上集中式真空厕所系统。
该泵站采用 25MBA 系列真空泵，利用双泵并联配置，可实现主动和备用冗余之间的自动切换**，即使在高频使用场景下也能保持真空系统的连续稳定运行。
该系统具有真空储能、负压维持、自动控制、低噪音、易于维护等优点，使其成为船舶和陆地真空卫生系统的理想核心模块。
2. 材料和制造工艺
整个装置采用 316L 不锈钢制造，管道、法兰和罐体内部经过喷砂和电抛光处理，具有优异的耐腐蚀性和结构强度。
* 主体材料：316L不锈钢罐体及框架结构；
* 管道材料：316/304不锈钢焊接；
* 接口标准：φ50/DN50快拆法兰接口；
* 焊接工艺：TIG焊接+100%真空密封检测；
* 表面处理：喷砂+电抛光，耐盐雾、耐油，易清洁。
水泵组件均源自 HZT25MBA 系列标准零件编号（例如 HZT023219000、HZT023219100、HZT023280040、HZT037219SET），确保系统兼容性和统一维护。
3. 系统结构及技术特点

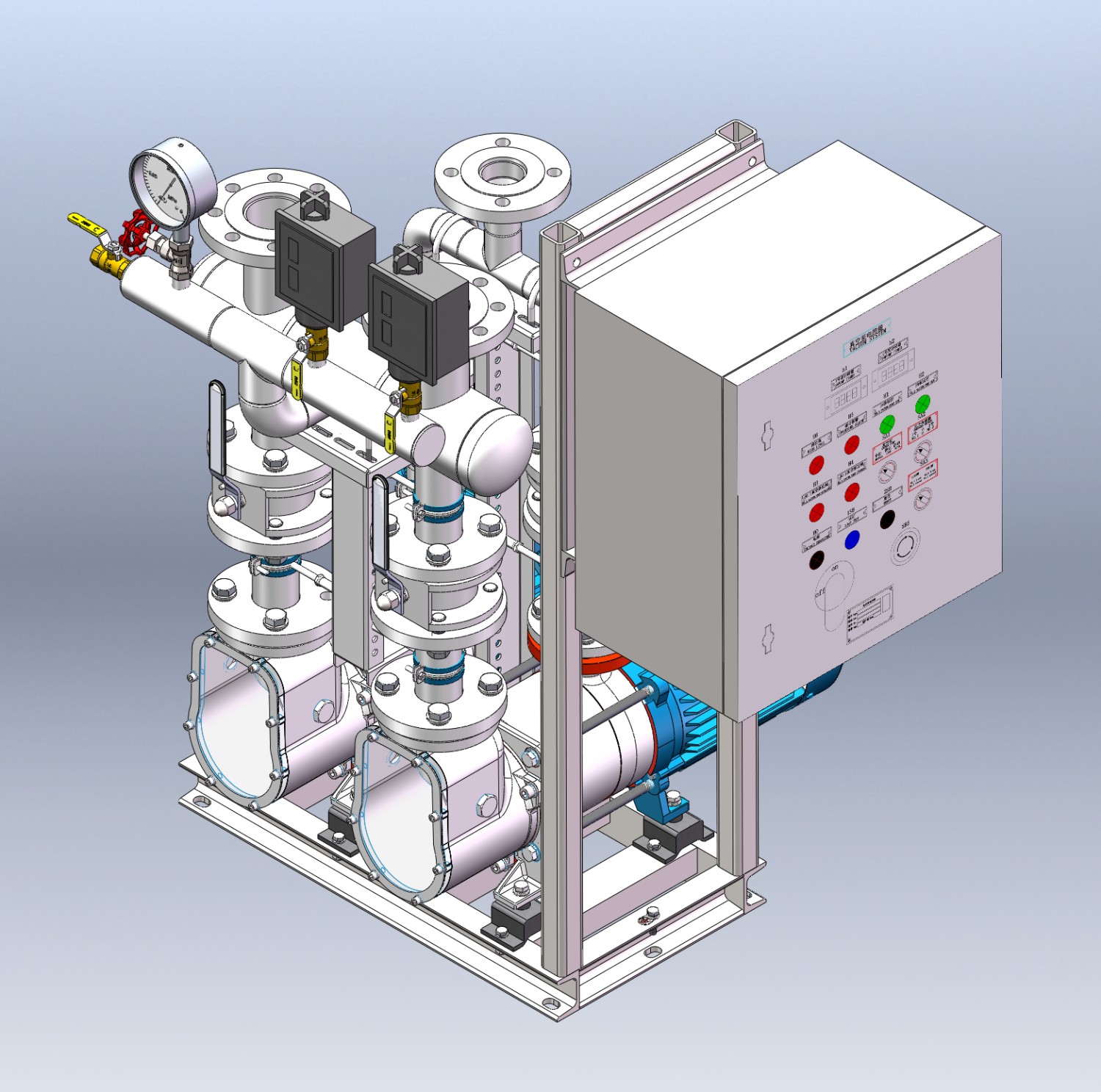

a) 双泵配置：主泵和副泵自动切换运行。当主泵停机维护或负载增加时，副泵自动启动接管。b) 真空储罐系统：内置大容量316L储罐，即使多个终端同时使用，也能确保系统负压。c
) 自动控制系统：采用PLC/继电器逻辑双模式控制，系统可根据液位和真空压力自动启动和停止双泵。d
) 阀组：配备止回阀、电磁阀、泄压阀和排污阀，确保系统安全运行。e
) 管路系统：采用拉丝316/304不锈钢管路，配合快拆法兰和EPDM密封件（HZT037219SET），确保高密封性和低维护成本。
f) 降噪减振：双泵底座采用吸震橡胶垫和防震支撑结构，以降低运行噪音和振动传递。g
) 兼容性和可扩展性：支持EVAC和JETS等国际标准控制接口，可实现定制化的远程监控或联动控制模式。
4. 工作原理
HZT023280010-25MBA双泵真空站通过两台真空泵交替工作来维持系统负压。当系统压力达到预设的下限时，真空泵自动关闭；当液位上升或真空度下降时，真空泵自动重新启动。
污水通过接口单元（例如HZT6545873或HZT6542601）吸入真空储罐，然后通过排放阀排放到污水处理系统。
这种控制逻辑无需人工干预即可实现连续抽吸，从而保证真空厕所、灰水箱和黑水箱等设备的稳定运行。
5. 应用领域
HZT023280010-25MBA双泵真空泵站广泛应用于：
a) 各类船舶（邮轮、客轮、海军辅助船、平台供应船）的真空污水系统；
b) 海上平台、FPSO、钻井船的生活污水及真空厕所系统；
c) 地铁、机场、火车站的集中式真空厕所系统；
d) 房车、露营地的移动式真空卫生装置；
e) 陆基真空污水收集及环保节水工程。
本产品兼容标准EVAC和JETS系统接口，也可根据客户需求提供HZT专有的控制系统解决方案。
6. 相关材料和可选组件
* 真空泵单元：HZT25MBA（HZT023219000 / HZT023219100 / HZT023280040）
* 法兰组件：HZT023280080（DN50 不锈钢法兰）
* 密封件：HZT037219SET（EPDM O 型圈组件）
* 电气控制系统：双泵逻辑控制柜（支持远程监控、自动切换和紧急联动）
* 管件：HZT023280070 法兰紧固件，HZT021217000 RG3/8 堵头
7. 专业概述
HZT023280010-25MBA双泵真空泵站是一款高效的中大型真空污水处理系统中央单元。它采用316L不锈钢材质，双泵并联设计，以及自动化控制逻辑，确保持续稳定的真空压力和节水排放。
该系统运行安全可靠，维护简便，支持远程控制和OEM定制。它适用于船舶、平台和陆地上的真空卫生系统，是国际标准EVAC/JETS系统的高性能替代方案。
8. 技术支持和供应
HZT提供全套设备、系统设计和配件服务：
* 为船舶真空泵和污水真空泵站提供全面的解决方案
* 提供OEM系统和船厂支持
* 快速的零部件供应和维修服务
📧 技术支持邮箱：hzt@vacuumtoiletparts.com
🌐 官方网站：www.hairunsen.com
1. HZT029151001 – 挡板阀座
2. HZT037302200 – 挡板阀瓣
3. HZT029151003 – 压板
4. HZT029150310 – 吸气室盖
5. HZT037219210 – O型圈
6. HZT029150320 – 吸气室
7. HZT020202900 – 内六角密封圈
8. HZT029151900 – 锁紧螺母
9. HZT029150400 – 旋转叶片
10. HZT029150500 – 固定叶片
11. HZT029152401 – 带弹簧垫圈的半螺纹六角螺栓 (M10x170)
12. HZT029150601 – 端法兰
13. HZT029150701 – 转子（叶轮）
14. HZT029150800 – 转子壳体
15. HZT029151800 – 垫片
16. HZT038201500 – 轴封
17. HZT034507420 – 软管卡箍
18. HZT034507500 – 软管
19. HZT029150391 – 轴封法兰
20. HZT029150901 – 压力室（排水室）
21. HZT029150310-02 – 吸入盖（金属板）
22. HZT029150450 – 切割器组件
23. HZT/- – 电机 – 2.2kW – 船用电机
24. HZT029015001 – 15MBD 真空泵
25. HZT023280061 – 挡板阀座
26. HZT037302100 – 挡板阀瓣
27. HZT023280091 – 压板
28. HZT023280050 – 吸气室盖
29. HZT037219260 – O 型圈
30. HZT023280070 – 法兰紧固件
31. HZT023280080 – 法兰
32. HZT023280040 – 吸气室
33. HZT020202900 – 堵头
34. HZT020203100 – 旋转叶片
35. HZT020203100 – 固定叶片
36. HZT021201000 – 叶片支架
37. HZT036202010 – 半螺纹六角螺栓（带弹簧垫圈）M12x220
38. HZT023200210 – 吸入室端板
39. HZT023219000 – 转子壳体
40. HZT021265401 – 转子（叶轮）
41. HZT021217000 – RG 3/8” 堵头
42. HZT023219000 – 压力室（排出室）
43. HZT023260400 – 隔离套筒
44. HZT038218900 – 轴封
45. HZT023280030 – 轴封法兰
46. HZT023280050-02 – 吸气室盖（金属板）
47. HZT/- – 电机 – 3.0 kW – 船用电机
48. HZT023280010 – 25 MBA 真空泵
