一、产品定位（型号+功能+支持）

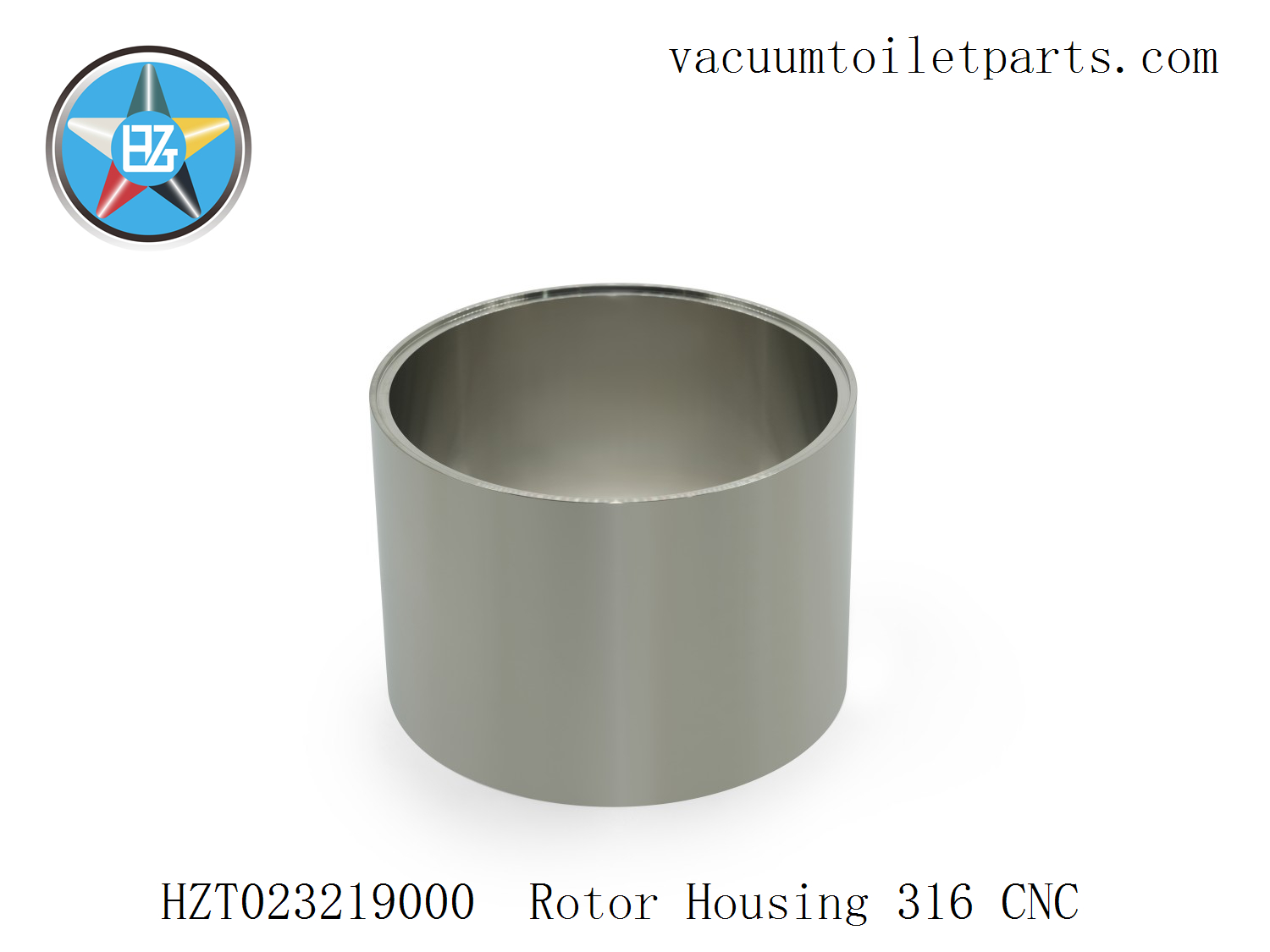

HZT023219000转子壳体是HZT 25MBA船用真空抽吸泵的关键部件。其核心功能是形成稳定的高真空腔，并为转子HZT021265401提供精确的同轴旋转。该壳体可与25MBA系列中的多个组件配合使用：
* 前部：与 HZT023200210 端板吸气室（吸气侧）配合
* 后部：与 HZT023280030 法兰（轴封端法兰/后法兰）配合
* 轴向密封/定位：与 HZT038281900 轴封（轴封）和 HZT023260400 垫片（垫片）配合
* 此外壳具有 25MBA 的特定几何形状和接口，与 15MBD 系列不兼容。
二、材料与制造
* 材质：采用船用级316不锈钢，具有耐腐蚀性、强度和抗疲劳性，适用于高湿度、盐雾和油性污染物的海洋和岸基环境。* 制造工艺：采用CNC对整个毛坯进行加工（内孔、端面、密封槽和法兰面均在一次定位和精加工工序中完成），确保内圆度、端面精度和同心度。
* 表面处理：内壁光滑，增强气液混合流的稳定性；外表面可根据要求进行喷砂或电抛光处理，以提高耐腐蚀性和易清洁性。
* 尺寸稳定性：精确的装配基准确保即使与动平衡转子（HZT021265401）配合使用，也能保持低振动和高密封性能。
三、结构和技术特点
1. 高真空密封腔
O 形圈密封件位于内孔和端面上，与 HZT038281900（轴封）和相应的 O 形圈配合使用，形成稳定的负压腔。
2. 同轴和轴向定位
与 HZT023260400（间隔套筒）兼容，用于控制轴向间隙；HZT023280030（后法兰）的法兰面确保电机轴、转子和壳体之间的同轴性。
3. 重型/高流量兼容性
与 HZT021265401 的增加的转子长度和螺旋几何形状兼容，它适用于需要比 25MBA 更高的流量和扭矩（多腔系统和长距离管道网络）的真空泵应用。
4. 易于维护
标准化的法兰和密封设计便于定期拆卸和检查；它与其他 25MBA 系列组件兼容，最大限度地减少停机时间。
四、应用领域
* 船舶及游艇真空排放/卫生系统（黑水/灰水真空收集）
* 海上平台：海上真空收集装置、钻井平台卫生模块
* 港口/岸基系统：港口/码头真空站、船岸排放
* 陆基真空厕所系统：陆基真空厕所/污水收集（住宅区、露营地、风景区、交通枢纽）
> 与 HZT021265401（转子）、HZT023280030（法兰）、HZT023200210（端板）、HZT038281900（轴封）等组合使用。
> 这是 25MBA 泵头的关键组件，可在海上和陆地的高负荷运行环境中保持极低的噪音、低振动和高真空。
五、选择和维护建议（简单实用）
* 特殊性：仅兼容 HZT 25MBA 几何结构和接口；不可与 15MBD 互换。
* 装配：建议严格按照 25MBA 工艺图控制轴向间隙和密封环压缩，并验证同轴度。
* 维护保养：定期检查O型圈和轴封HZT038281900的磨损和老化情况。如果检测到异常振动，请检查转子动平衡和轴承状况。
* 改造/更换：在 EVAC/JETS 系统升级和改造中，只要接口和法兰面与适配器兼容，该产品即可用作 25MBA 解决方案的壳体基础组件。
六、技术支持和供应
HZT提供全套设备、系统设计和配件服务：
* 为船用真空泵和污水真空泵站提供全面的解决方案
* 提供OEM系统和船厂支持
* 快速的零部件供应和维修服务
📧 技术支持邮箱：hzt@vacuumtoiletparts.com
🌐 官方网站：www.hairunsen.com
1. HZT029151001 – 挡板阀座
2. HZT037302200 – 挡板阀瓣
3. HZT029151003 – 压板
4. HZT029150310 – 吸气室盖
5. HZT037219210 – O型圈
6. HZT029150320 – 吸气室
7. HZT020202900 – 内六角密封圈
8. HZT029151900 – 锁紧螺母
9. HZT029150400 – 旋转叶片
10. HZT029150500 – 固定叶片
11. HZT029152401 – 带弹簧垫圈的半螺纹六角螺栓 (M10x170)
12. HZT029150601 – 端法兰
13. HZT029150701 – 转子（叶轮）
14. HZT029150800 – 转子壳体
15. HZT029151800 – 垫片
16. HZT038201500 – 轴封
17. HZT034507420 – 软管卡箍
18. HZT034507500 – 软管
19. HZT029150391 – 轴封法兰
20. HZT029150901 – 压力室（排水室）
21. HZT029150310-02 – 吸入盖（金属板）
22. HZT029150450 – 切割器组件
23. HZT/- – 电机 – 2.2kW – 船用电机
24. HZT029015001 – 15MBD 真空泵
25. HZT023280061 – 挡板阀座
26. HZT037302100 – 挡板阀瓣
27. HZT023280091 – 压板
28. HZT023280050 – 吸气室盖
29. HZT037219260 – O 型圈
30. HZT023280070 – 法兰紧固件
31. HZT023280080 – 法兰
32. HZT023280040 – 吸气室
33. HZT020202900 – 堵头
34. HZT020203100 – 旋转叶片
35. HZT020203100 – 固定叶片
36. HZT021201000 – 叶片支架
37. HZT036202010 – 半螺纹六角螺栓（带弹簧垫圈）M12x220
38. HZT023200210 – 吸入室端板
39. HZT023219000 – 转子壳体
40. HZT021265401 – 转子（叶轮）
41. HZT021217000 – RG 3/8” 堵头
42. HZT023219000 – 压力室（排出室）
43. HZT023260400 – 隔离套筒
44. HZT038218900 – 轴封
45. HZT023280030 – 轴封法兰
46. HZT023280050-02 – 吸气室盖（金属板）
47. HZT/- – 电机 – 3.0 kW – 船用电机
48. HZT023280010 – 25 MBA 真空泵
