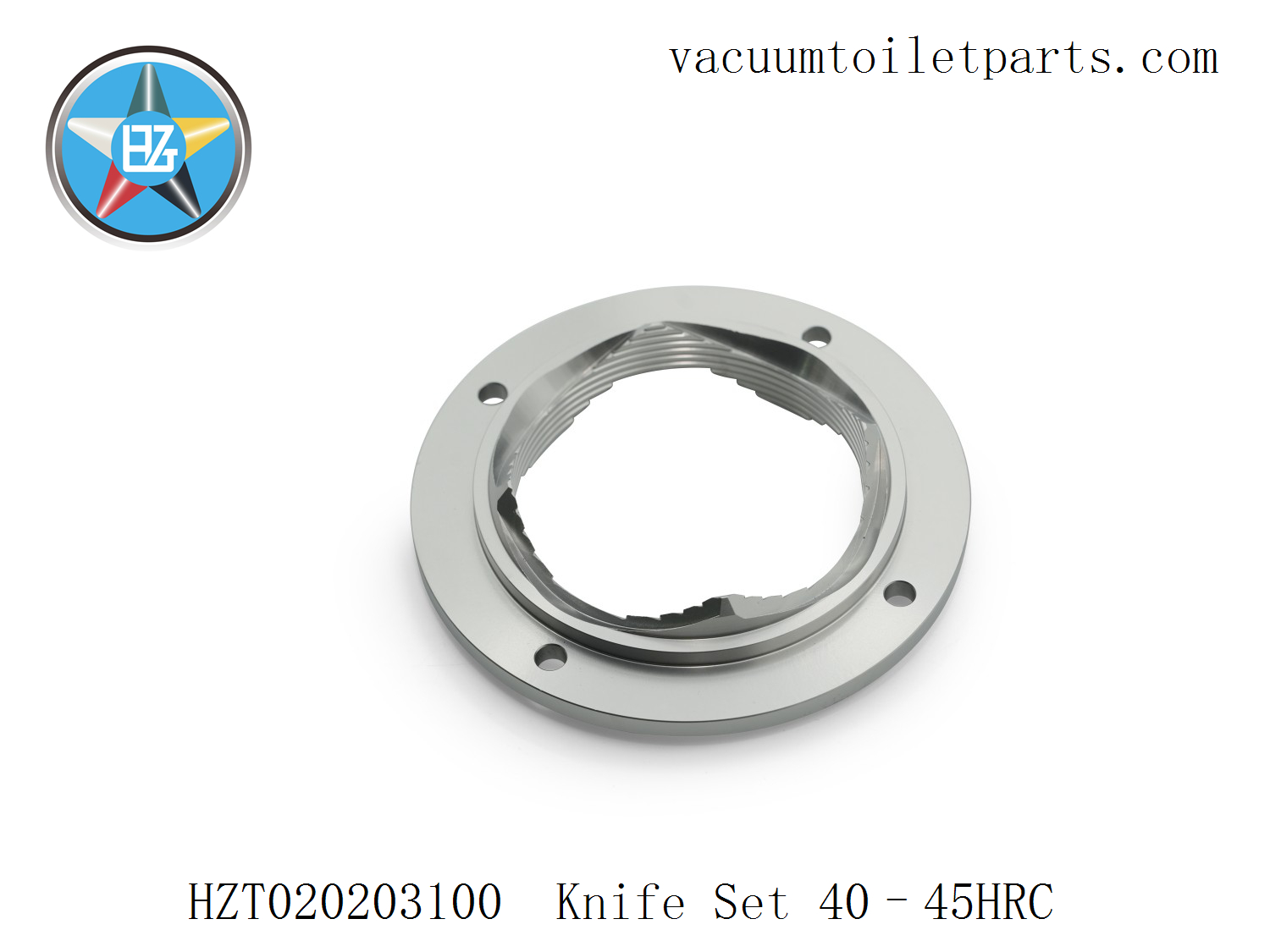

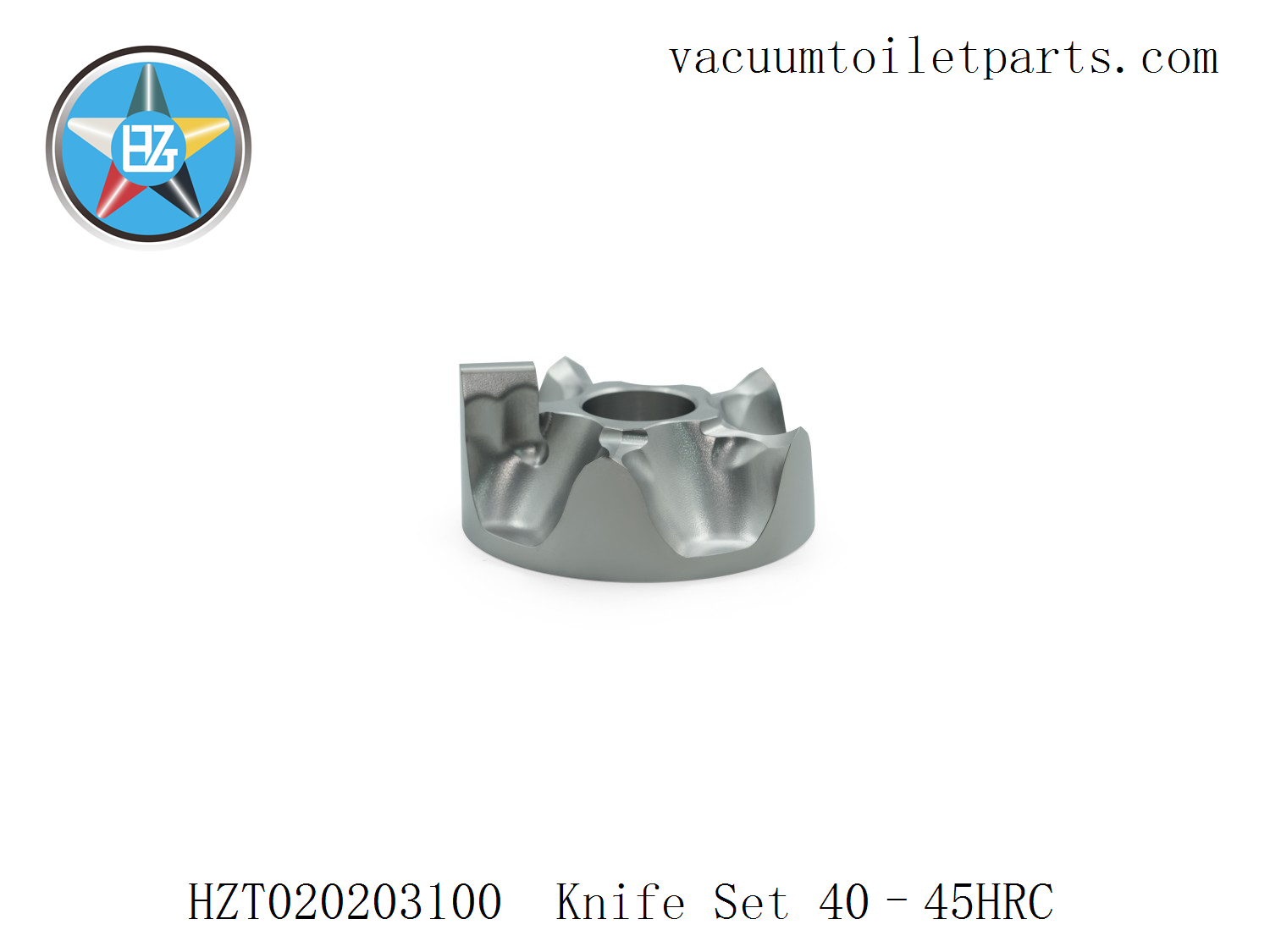

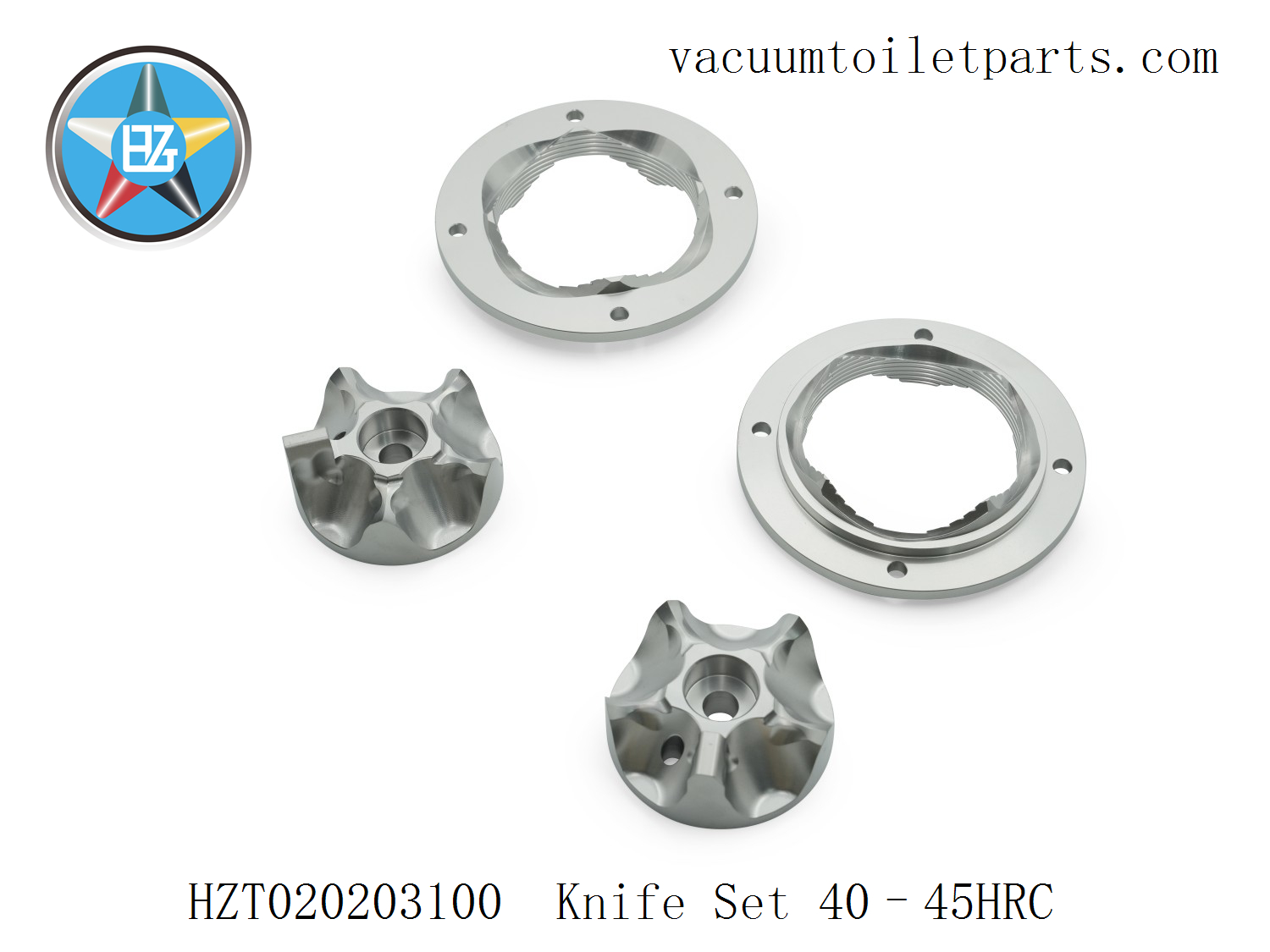

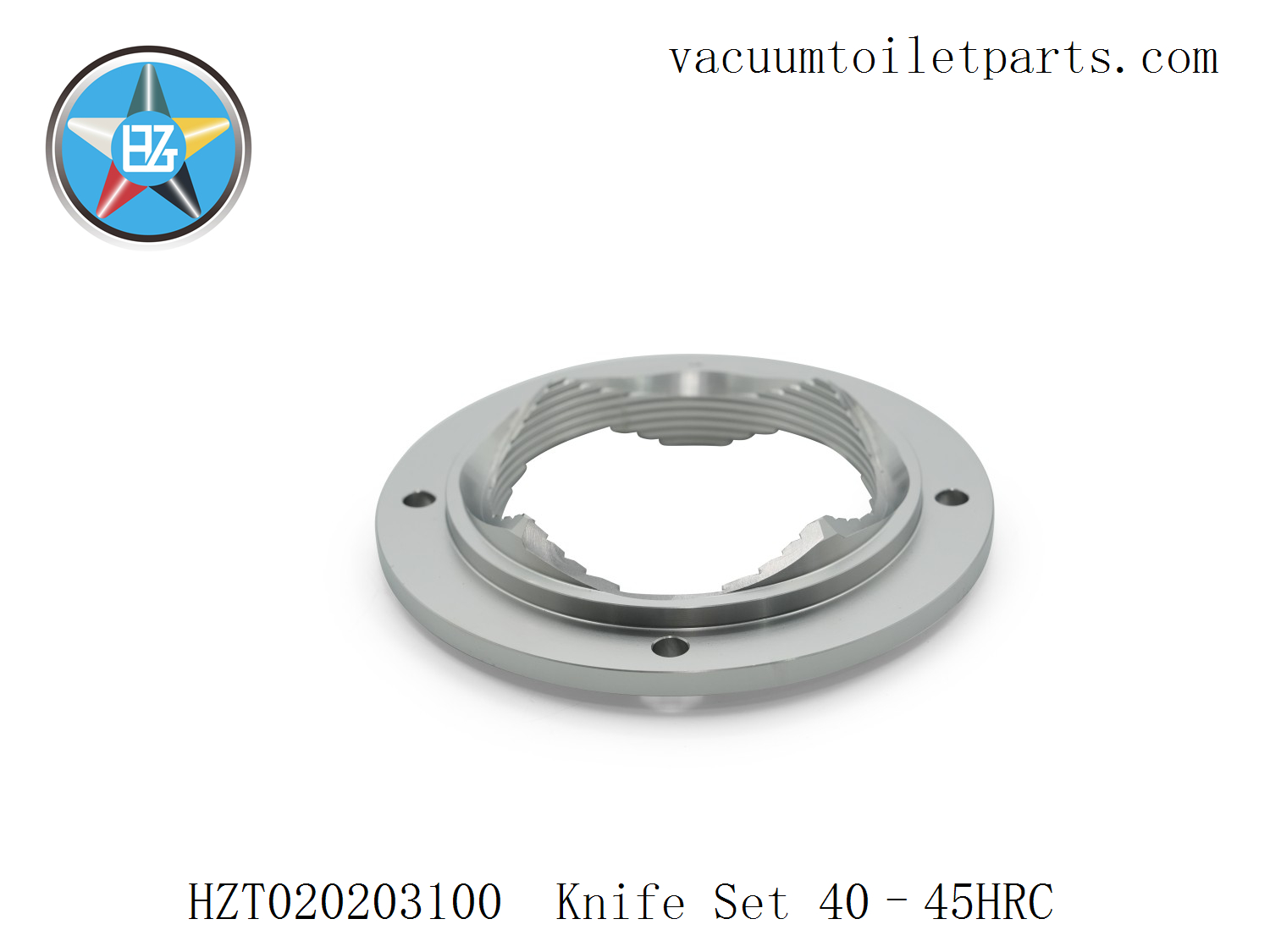

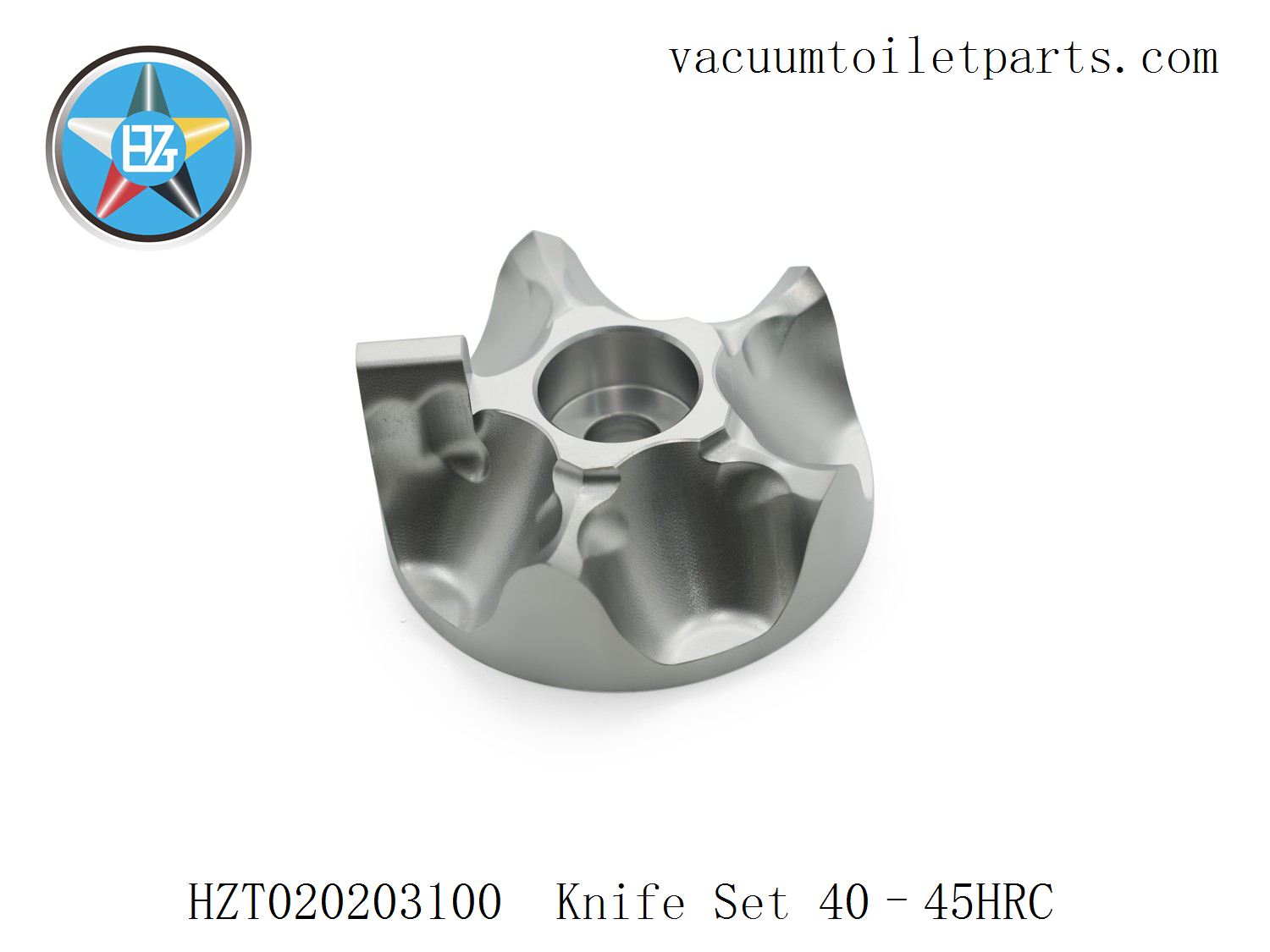

HZT020203100 叶片组件是 HZT 25MBA 船用真空排污泵的核心粉碎单元。它由旋转刀片和固定刀片组成。两者均采用 17-4PH (630) 沉淀硬化不锈钢制成，硬度控制在 HRC 40–45 范围内。它们兼具高强度、耐磨性和耐腐蚀性，能够满足海洋环境中高湿度、盐雾和固体杂质等严苛的工作条件。
它与15MBD系列结构概念相似，但几何尺寸、安装接口和工作间隙完全不同，因此不能与15MBD互换。该组件针对25MBA更高的流量、转速和扭矩进行了优化，使其适用于多隔室和重型真空收集/排放系统。
1. 功能定位：高效粉碎，确保真空气流畅通无阻
叶片组件在泵头入口和叶轮前端之间形成高效剪切区，可粉碎进入系统的纸巾、纤维、薄膜、软塑料、食物残渣和其他物料。这显著降低了堵塞风险，并确保真空收集、输送和排放的连续稳定。该组件与端板（HZT023200210 端板吸尘室）、端法兰（HZT023280030 法兰）、转子（HZT021265401 转子）和转子壳体（HZT023219000 转子壳体）共同构成完整的泵头运行单元。
2. 主要结构特点：专为 25MBA 水泵的重型运行而设计。
* 双刀片协同作用：旋转刀片提供高速剪切，而固定刀片提供稳定的支撑和导向，从而保持一致的剪切间隙**和切割角度。
* 高扭矩：与25MBA主发动机的更高转速和扭矩相匹配，增强了对缠绕和坚硬碎屑的处理能力。* 几何形状和接口：25MBA采用专用的刀头几何形状和安装孔间距/轴端接口，与15MBD不可互换，以防止误装。
* 耐腐蚀性和抗疲劳性：材料和结构兼具抗点蚀、抗缠绕和抗疲劳断裂性能，使其适合长期连续运行。
三、材料与性能（应用导向描述）
* 基材：17-4PH (630) 不锈钢，具有优异的强度和耐腐蚀性，适用于海上/岸基真空系统。
* 硬度：HRC 40–45，兼具锋利度、耐磨性和抗崩裂性。
* 表面和边缘：叶片几何形状经过精心控制，可实现高剪切效率和充分的杂质细化，从而有利于下游管道输送。* 稳定性：该系统与轴封（HZT038281900）、间隔套筒（HZT023260400）和轴封端法兰（HZT023280030）配合使用，构成可靠的轴向定位和密封系统，可降低振动和流体交叉污染的风险。
四、适用场景和系统扩展
* 船舶和游艇：滚装客船、工程船和游艇上的真空卫生/排放系统。
* 海上工程和港口：海上平台和码头的真空排放和集中收集系统。
* 陆基真空厕所：别墅社区、露营地、旅游区以及火车站/机场的陆基真空厕所/收集系统。
* 升级和更换：适用于 HZT 25MBA 主机的日常维护、翻新和备件更换。也可作为 EVAC/JETS 系统改造选型的参考（需满足接口兼容性要求）。
五、操作、维护和型号选择建议
* 型号选择：仅兼容 HZT 25MBA；如果需要 15MBD 刀片组件，请选择相应的型号以避免互换。
* 维护：根据介质的复杂程度和运行时间计算维护周期。如果发现切割效率下降或电机负载异常，请检查刀片磨损情况和间隙。
* 配套设备：建议配合端法兰、端板、轴封和 O 形圈密封件（HZT037219200 / HZT037221602）进行维护，以恢复泵的整体扬程性能。
六、技术支持和供应
HZT提供全套设备、系统设计和配件服务：
* 为船用真空泵和污水真空泵站提供全面的解决方案
* 提供OEM系统和船厂支持
* 快速的零部件供应和维修服务
📧 技术支持邮箱：hzt@vacuumtoiletparts.com
🌐 官方网站：www.hairunsen.com
1. HZT029151001 – 挡板阀座
2. HZT037302200 – 挡板阀瓣
3. HZT029151003 – 压板
4. HZT029150310 – 吸气室盖
5. HZT037219210 – O型圈
6. HZT029150320 – 吸气室
7. HZT020202900 – 内六角密封圈
8. HZT029151900 – 锁紧螺母
9. HZT029150400 – 旋转叶片
10. HZT029150500 – 固定叶片
11. HZT029152401 – 带弹簧垫圈的半螺纹六角螺栓 (M10x170)
12. HZT029150601 – 端法兰
13. HZT029150701 – 转子（叶轮）
14. HZT029150800 – 转子壳体
15. HZT029151800 – 垫片
16. HZT038201500 – 轴封
17. HZT034507420 – 软管卡箍
18. HZT034507500 – 软管
19. HZT029150391 – 轴封法兰
20. HZT029150901 – 压力室（排水室）
21. HZT029150310-02 – 吸入盖（金属板）
22. HZT029150450 – 切割器组件
23. HZT/- – 电机 – 2.2kW – 船用电机
24. HZT029015001 – 15MBD 真空泵
25. HZT023280061 – 挡板阀座
26. HZT037302100 – 挡板阀瓣
27. HZT023280091 – 压板
28. HZT023280050 – 吸气室盖
29. HZT037219260 – O 型圈
30. HZT023280070 – 法兰紧固件
31. HZT023280080 – 法兰
32. HZT023280040 – 吸气室
33. HZT020202900 – 堵头
34. HZT020203100 – 旋转叶片
35. HZT020203100 – 固定叶片
36. HZT021201000 – 叶片支架
37. HZT036202010 – 半螺纹六角螺栓（带弹簧垫圈）M12x220
38. HZT023200210 – 吸入室端板
39. HZT023219000 – 转子壳体
40. HZT021265401 – 转子（叶轮）
41. HZT021217000 – RG 3/8” 堵头
42. HZT023219000 – 压力室（排出室）
43. HZT023260400 – 隔离套筒
44. HZT038218900 – 轴封
45. HZT023280030 – 轴封法兰
46. HZT023280050-02 – 吸气室盖（金属板）
47. HZT/- – 电机 – 3.0 kW – 船用电机
48. HZT023280010 – 25 MBA 真空泵
